Kichler 9357 - Manuel

1) Screw hexnut on to threaded pipe.
2) Pass threaded pipe through top slot in mounting bracket and secure in place with
hexnut. Hexnut is intended to lock threaded pipe in place and should be screwed
down until tight and secure against mounting bracket.
3) Repeat steps 1 and 2 for bottom slot.
4) Assemble mounting bracket to mounting surface using hardware suitable for material
of mounting surface. If using the provided anchors, mark position of holes on
mounting surface, drill appropriate holes and assemble as illustrated.
5) Connect chain assembled to mountings bracket to bracket inside canopy. (This will
allow for fixture to be supported while wire connections are made.)
6) Connect fixture ground wire to outlet box ground wire with wire connector (not provided).
Never connect ground wire to black or white power supply wires.
7) Make wire connection (connectors not provided). Reference chart below for correct
connections and wire accordingly.
8) Push fixture to wall allowing threaded pipes to pass through holes in canopy. Care
should be taken to insure that wires are completely inside canopy.
9) Secure fixture to wall using threaded caps.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
THREADED PIPE
TUBE FILETÉ
OUTLET BOX
BOÎTE À PRISES
MOUNTING BRACKET
SUPPORT DE MONTAGE
HEXNUT
ÉCROU HEXAGONAL
THREADED CAP
BOUCHON FILETÉ
Date Issued: 7/11/03 IS-9357-CB
1) Visser l’écrou hexagonal sur le tube fileté.
2) Passer le tube fileté par la fente supérieure dans le support de montage et fixer à
l’aide de l'écrou hexagonal. L'écrou hexagonal a pour fonction de bloquer le tube fileté
et doit être vissé jusqu’à ce qu’il se trouve serré contre le support de montage.
3) Répéter les étapes 1 et 2 pour la fente inférieure.
4) Installer le support de montage sur la surface de montage à l’aide de la quincaillerie
appropriée à la surface de montage. En cas d'utilisation des ancres fournies, marquer
la position des trous sur la surface de montage, percer des trous et assembler
selon les illustrations.
5) Connecter la chaîne assemblée au support qui se trouve dans le cache. (Ceci
permettra de soutenir le luminaire lors du branchement des fils.)
6) Connecter le fil de terre à celui de la boîte à prises avec des serre-fils (non fournis).
Ne jamais connecter un fil de mise à la terre aux fils d'alimentation blanc ou noir
du luminaire.
7) Faire les branchements (les serre-fils ne sont pas fournis). Se reporter au tableau
ci-dessous pour effectuer les branchements et le câblage.
8) Pousser le luminaire vers le mur en passant le tube fileté par les trous du cache.
Veiller à ce que les fils se trouvent bien à l’intérieur du cache.
9) Fixer le luminaire au mur à l'aide des bouchons filetés.
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

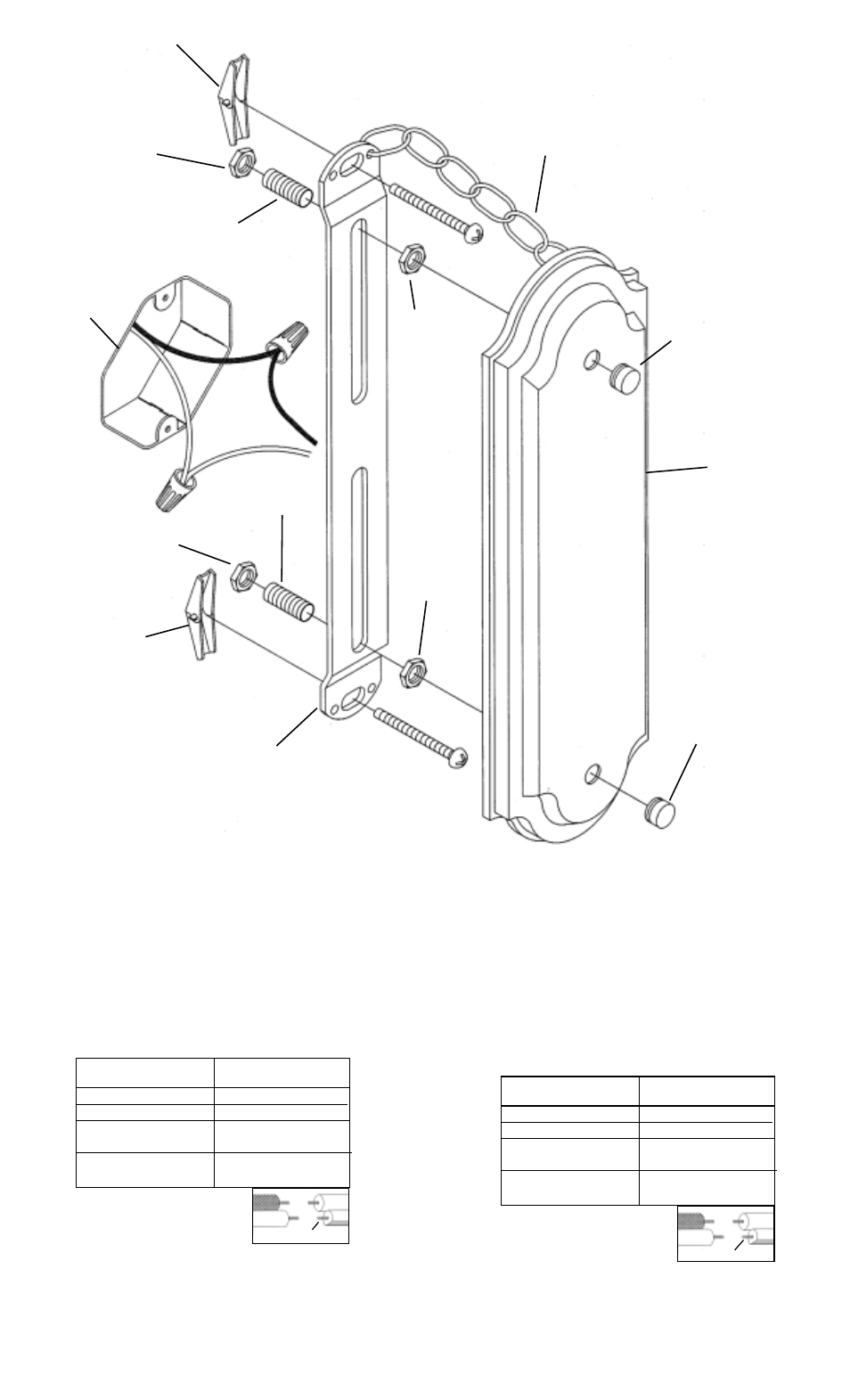

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THREADED PIPE
TUBE FILETÉ
HEXNUT
ÉCROU
HEXAGONAL
ANCHOR
ANCRE
HEXNUT
ÉCROU
HEXAGONAL
HEXNUT
ÉCROU
HEXAGONAL
ANCHOR
ANCRE
THREADED CAP
BOUCHON FILETÉ
CANOPY
‘CACHE
CHAIN
CHAINE
