Kichler 10479 - Manuel

1) Turn off power.
IMPORTANT: Before you start, neVer attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. place
the main power switch in the “off” position.
b) unscrew the fuse(s), or switch “off” the circuit breaker switch(s),
that control the power to the fixture or room that you are working
on.
c) place the wall switch in the “off” position. If the fixture to be
replaced has a switch or pull chain, place those in the “off”
position.
2) find the appropriate threaded holes on mounting strap. Assemble
mounting screws into threaded holes.
3) Attach mounting strap to outlet box. (Screws not provided). Mounting
strap can be adjusted to suit position of fixture.
4) Make wire connections (connectors not provided.) reference chart below
for correct connections and wire accordingly.
5) push fixture to wall, carefully passing mounting screws through holes.
6) Slip lockwashers over mounting screws and screw threaded balls onto
end of mounting screws.
7) Insert recommended bulb.
8) from top of fixture, lower glass down and fit edge of glass into grooves in
fixture behind frame of fixture.
9) Set diffuser down on top of fixture. Thread screws into diffuser and into
fixture. Tighten screws to secure diffuser in place. (Do noT over
tighten.)
1) Couper le CourAnT éleCTrIque.
IMPORTANT: TouJourS couper l’électricité avant de commencer le
travail.
a) localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Trouver les trous filetés appropriés sur la barrette de montage. Vissez
les vis de montage dans les trous filetés.
3) Visser la barrette de montage à la boite de jonction. (Vis non fournies).
la barrette de montage peut etre ajustée pour convenir à la position
de l’applique.
4) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions. plaquer l’applique contre le mur,
en passant soigneusement les vis de montage dans les trous.
5) plaquez l’applique contre le mur, en passant
soigneusement les vis de montage dans les trous.
6) passer les rondelles de blocage sur les vis de montage et serrer les
billes filetées sur l’extrémité des vis de montage.
7) Introduire l’ampoule recommandée.
8) Depuis le haut du luminaire, abaisser le verre et placer le bord du verre
dans les rainures du luminaire situées derrière l’encadrement du
luminaire.
9) placer le diffuseur sur la partie supérieure du luminaire. Serrer les vis
dans le diffuseur et dans le luminaire. Serrer les vis pour fixer le
diffuseur.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 3/4/11 IS-10479-CB

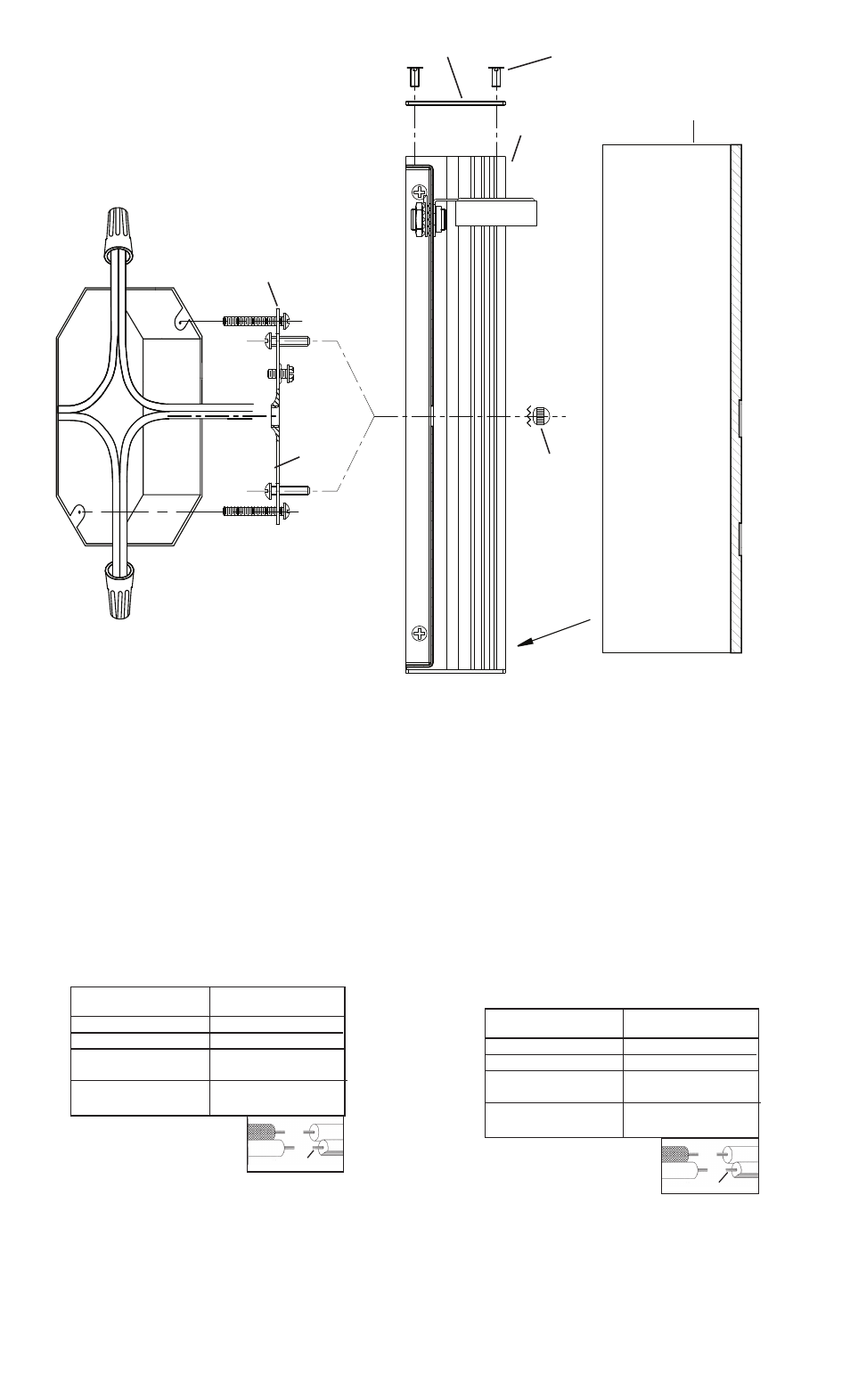

MounTInG STrAp
BArreTTe De MonTAGe
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THreADeD
BAll
Boule fIleTé
DIffuSer
DIffuSeur
SCrew
VIS
fIXTure
luMInAIre
BACKpAn
GlASS
Verre
