Kichler 6813 - Manuel

1) Passer le tube fileté à l’extrémité du luminaire par le trou situé dans le
cache.
2) Passer la rondelle, le fil de terre, puis la deuxième rondelle par-dessus
le tube fileté. Bloquer à l’aide de l’écrou hexagonal.
3) COUPER LE COURANT ÉLECTRIQUE.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
4) Serrer un écrou hexagonal sur le tube fileté de sorte que 5 filets soient
exposés au-dessus de l’écrou hexagonal. Visser cette extrémité du tube
fileté sur la bride de montage et serrer l’écrou hexagonal contre la bride
de montage.
5) Visser la rondelle de blocage sur l’extrémité courte du tube fileté sortant
de la bride de montage et serrer ensuite le deuxième écrou hexagonal
sur le tube fileté. Resserrer l’écrou hexagonal contre la bride de
montage.
6) Visser le collier de fixaiton à la boîte de jonction (vis non fournies).
7) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions. Plaquer l’applique contre le mur, en
passant soigneusement les vis de montage dans les trous.
8) Pousser l’applique contre le mur, et faire passer les vis de fixaiton dans
les trous de passage en procédant avec précautions.
9) Fixer l’applique contre le mur à l’aide des rondelles freins et du bouchon
filete.
1) Slip threaded pipe at end of fixture body through hole in canopy.
2) Slip lockwasher, ground wire, then second lockwasher over threaded
pipe. Secure in place with hexnut.
3) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place the
main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF”
position.
4) Thread one hexnut onto threaded pipe so that 5 threads are exposed
above hexnut. Thread that end of the threaded pipe into mounting strap
and tighten hexnut against mounting strap.
5) Slip lockwasher on short end of threaded pipe protruding from mounting
strap then thread second hexnut onto threaded pipe. Tighten hexnut up
against mounting strap.
6) Attach mounting strap to outlet box. (Screws not provided.)
7) Make wire connections (connectors not provided.)
Reference chart below for correct connections and wire accordingly.
8) Push fixture to wall, carefully passing threaded pipe through hole.
9) Tighten fixture to wall with threaded cap.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 1/18/13 IS-6813-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada

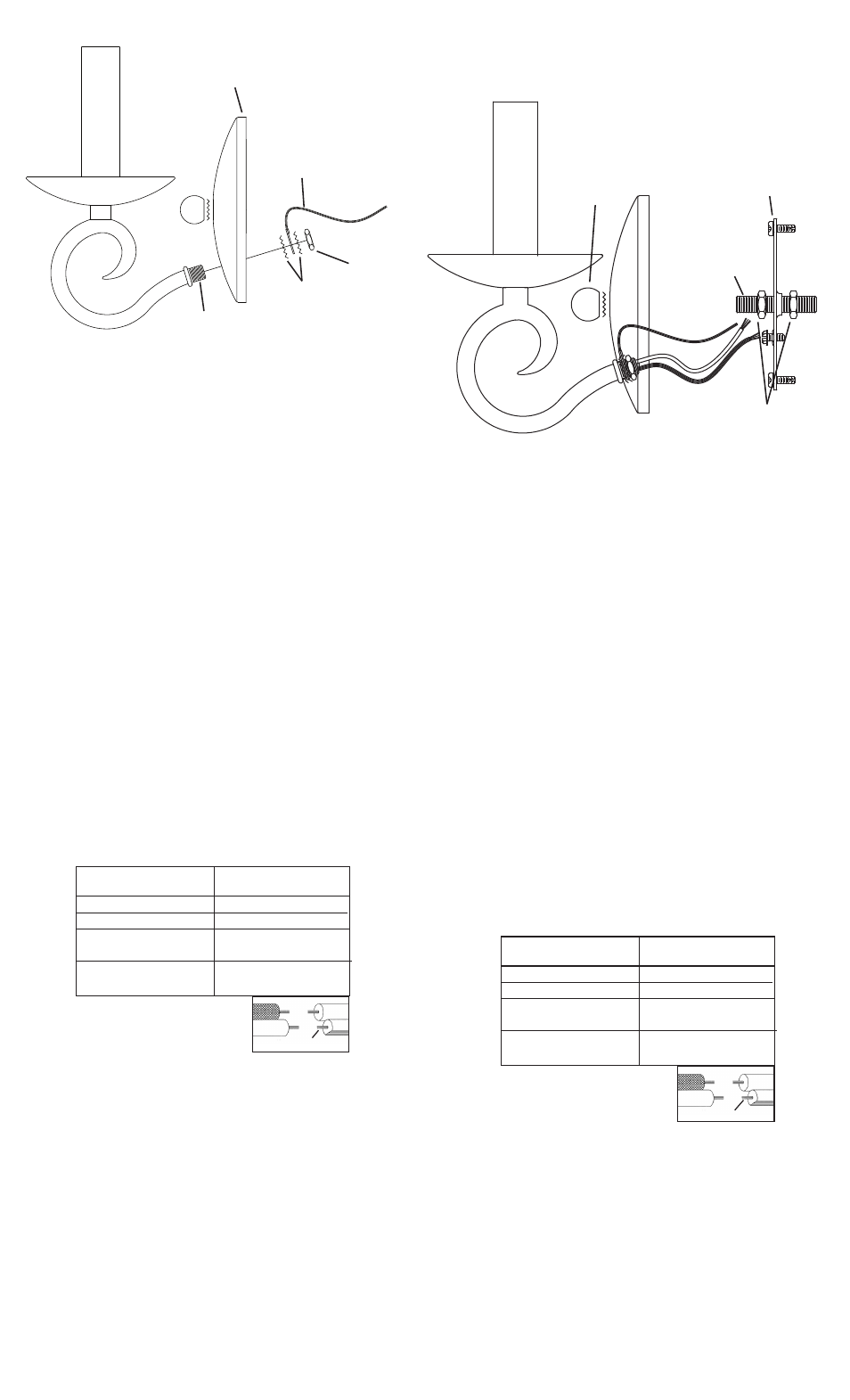

MOUNTING STRAP
COLLLIER DE
FIXATION
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
THREADED CAP
BOULE FILETÉE
THREADED PIPE
TUBE FILETÉ
HEXNUT
ECROU HEXAGONAL
THREADED PIPE
TUBE FILETÉ
HEXNUT
ECROU HEXAGONAL
GROUND WIRE
FIL DE TERRE
LOCKWASHER
RONDELLE
CANOPY
CACHE
