1) Assemble mounting screws to backpan using lockwasher and
hexnut.
2) At the center of the backpan are knockout slots. Remove the
set that matches your outlet box.
3) Secure the backpan to the outlet box. (Screws not provided.)
4) Anchor the backpan to the wall using the set of holes at each
end of fixture using wood screws, toggle bolts, plastic anchors,
etc. If using the provided anchors, mark position of holes,
remove backpan from wall, drill appropriate holes and reassemble
as illustrated.
5) Turn off power.
6)
Connect fixture ground wire to outlet box ground wire with wire
connector. (Not provided.) Never connect ground wire to black
or white power supply wire.
7) Make wire connections (connectors not provided.) Reference
chart below for correct connections and wire accordingly.
8) Carefully push wire connections back into outlet box making
sure all connections remain secure.
9) Carefully slip glass into glass frame.
10) Insert recommended light bulbs.
1) Installer les vis de montage sur le panneau arrière à l’aide de la
rondelle de blocage et de l’écrou hexagonal.
2) Au centre du panneau arrière se trouvent des fentes amovibles.
Enlever l’ensemble correspondant à votre boîte à prises.
3) Visser le panneau arrière sur la boîte à prises. (Vis non
fournies).
4) Fixer le panneau arrière au mur avec l’ensemble des trous sur
chacune des extrémités du luminaire à l’aide des vis à bois,
boulons à ailettes, ancrages en plastique etc. Si les ancrages
fournis sont utilisés, marquer l’emplacement des trous, enlever
le panneau arrière du mur, percer le trou et réassembler selon
l’illustration.
5) Couper l’alimentation secteur.
6) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise
á la terre au fil d’alimentation noir ou á celui qui est blanc.
7) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
8) Replacer soigneusement les fils dans la boîte à prises en
prenant soin de maintenir les connexions.
9) Glisser soigneusement le verre dans l’encadrement.
10) Introduire les ampoules recommandées.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire

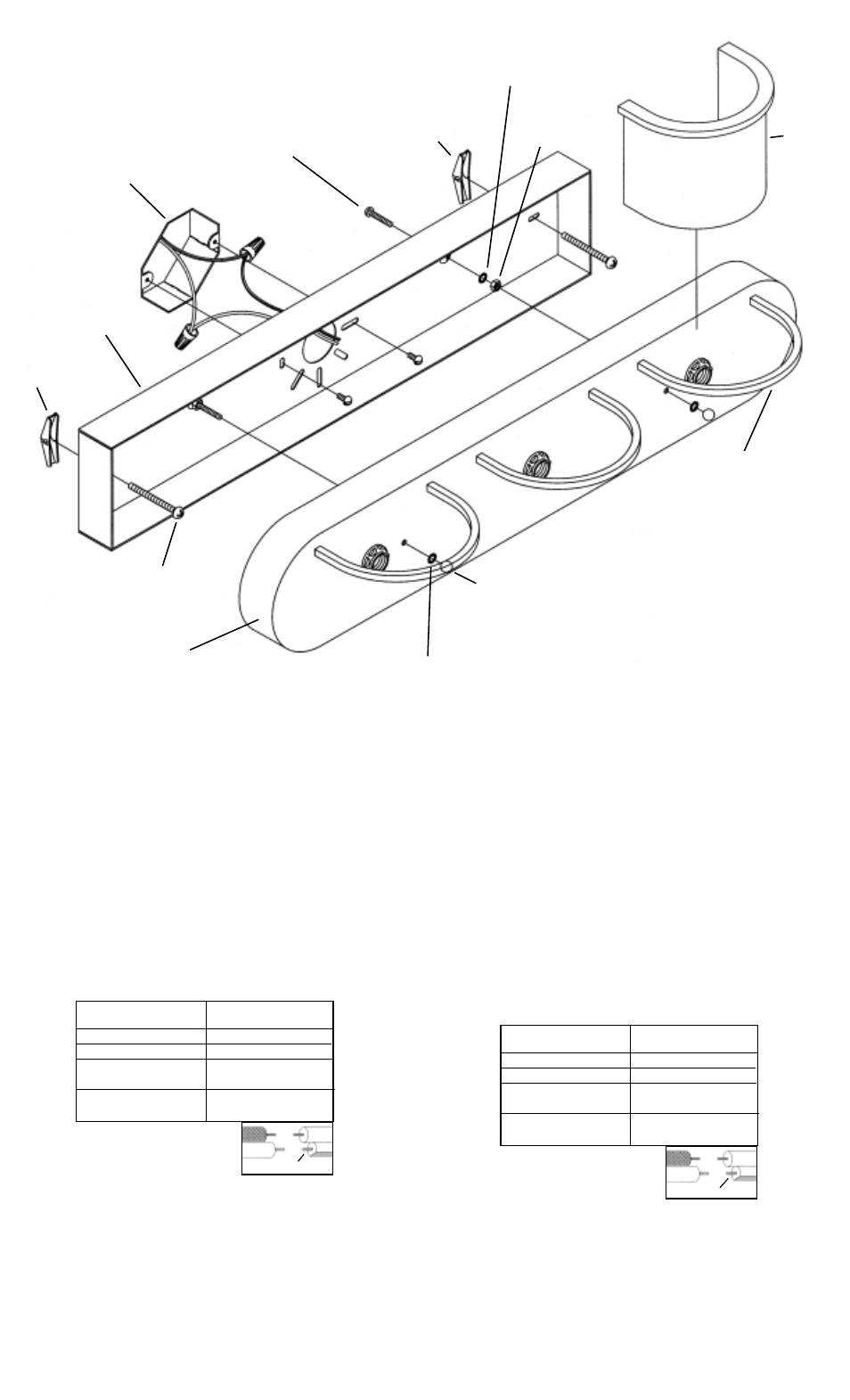

OUTLET BOX
BOITE DE
JONCTION
MOUNTING SCREW
VIS DE MONTAGE
ANCHOR
ANCRAGE
ANCHOR
ANCRAGE
BACKPAN
PANNEAU
ARRIÈRE
ANCHOR SCREW
VIS D’ANCRAGE
FACEPLATE
PLAQUE DE
CONTACT
BALL KNOB
BOULE
LOCKWASHER
RONDELLE
D'ARRÊT
GLASS FRAME
ENCADREMENT DU
VERRE
GLASS
VERRE
LOCKWASHER
RONDELLE
D'ARRÊT
HEXNUT
ECROU
HEXAGONAL
Date Issued: 12/14/01 IS-6090-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
