F-7
Préparatifs

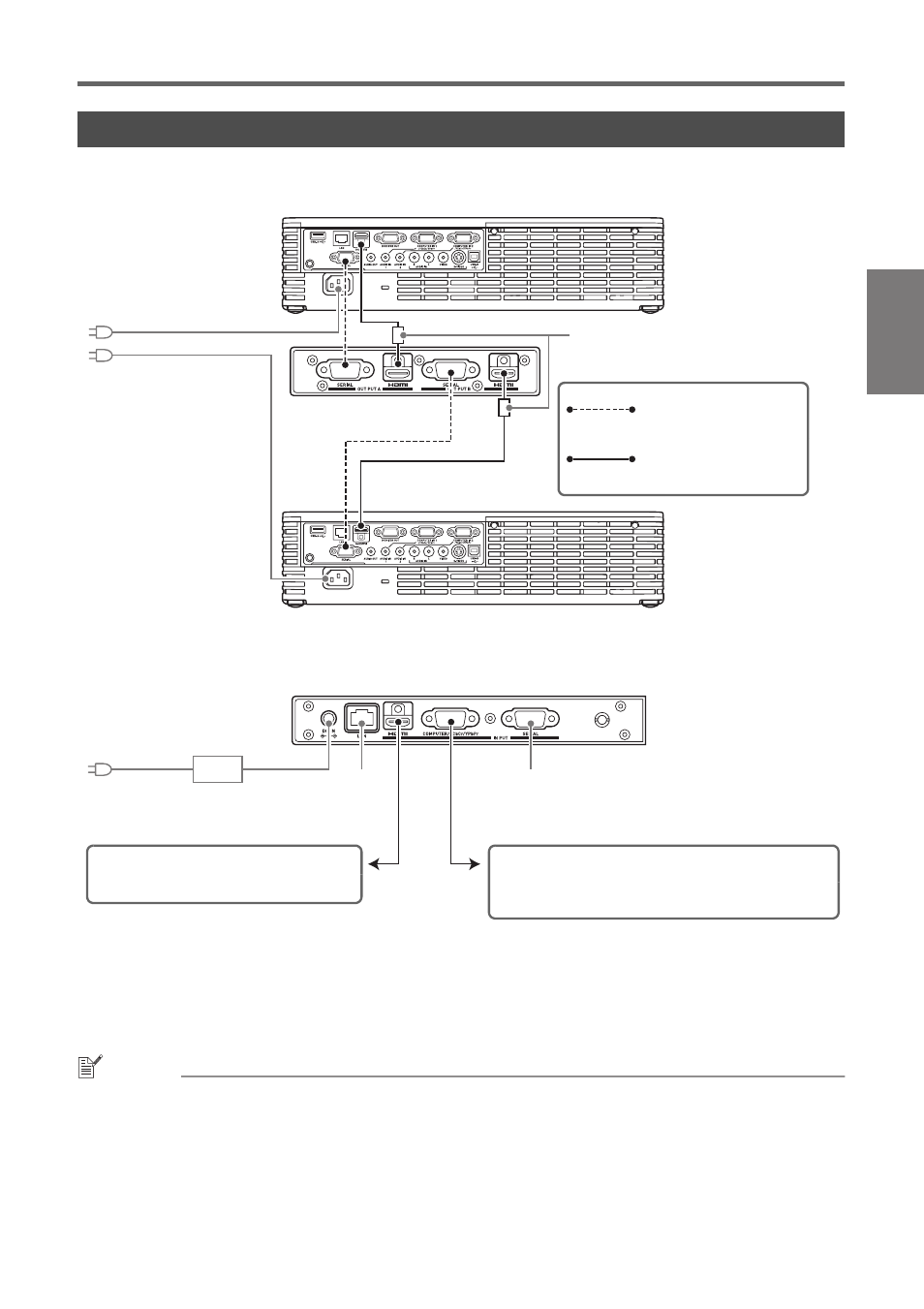

Raccordez la boîte de commande et les deux projecteurs à l’intérieur du coffret de la façon indiquée sur
l’illustration suivante
Lorsque la boîte de commande est raccordée à un projecteur par un câble HDMI fourni, branchez la fiche
du câble la plus proche du noyau de ferrite sur le port HDMI de la boîte de commande.
REMARQUE
z Les câbles HDMI et les câbles RS-232C qui relient la boîte de commande aux projecteurs peuvent
être rangés dans la boîte de rangement (A) lorsqu’ils ne sont pas utilisés. L’adaptateur secteur de la
boîte de commande peut être rangé dans la boîte de rangement (B). Reportez-vous à l’illustration de la
page F-15 de ce manuel pour l’emplacement des boîtes de rangement (A) et (B).
Câblage
*1 Pour contrôler le système de projecteurs depuis un dispositif externe via un réseau LAN, utilisez un
câble LAN du commerce pour relier cette prise à la prise LAN du dispositif externe.
*2 Pour contrôler le système de projecteurs depuis un dispositif externe via une connexion RS-232C,
utilisez un câble série (croisé) du commerce pour relier ce port au port série du dispositif externe.
Projecteur A
(Côté rapproché de la boîte
de commande)
Branchez le cordon
d’alimentation secteur fourni
sur une prise secteur.
Côté de la boîte de commande
Utilisez un câble
RS-232C fourni pour le
raccordement.
Utilisez un câble HDMI
fourni pour le
raccordement.
Projecteur B
(Côté éloigné de la boîte de
commande)
Noyau de ferrite
Raccordez l’adaptateur secteur fourni
et branchez-le sur une prise secteur.
Raccordez à la prise de sortie RGB (avec le câble mini
D-Sub fourni ou un câble disponible dans le commerce)
ou la prise de sortie à composantes (avec un câble
disponible dans le commerce) de l’appareil source.
*1 *2
Arrière de la boîte de
commande
Utilisez un câble HDMI du commerce pour le
raccordement au port de sortie HDMI d’un
dispositif source.
