Annexe
50
Certains appareils vidéo sont munis d’une prise de sortie pour les signaux à composantes
vidéo. Vous pouvez utiliser un câble à composantes vidéo en vente dans le commerce (YK-3)
pour relier la prise d’entrée RGB du projecteur à la prise de sortie à composantes vidéo de
l’appareil vidéo.
z N’oubliez pas d’éteindre le projecteur et l’appareil vidéo avant d’effectuer la connexion.
z Les prises de sortie à composantes vidéo consistent en jeux de trois prises : Y·Cb·Cr ou
Y·Pb·Pr. Faites bien coïncider les couleurs des fiches du câble à composantes vidéo YK-3
et les couleurs des prises (Vert : Y ; Bleu : Cb/Pb ; Rouge : Cr/Pr).
z Vous pouvez utiliser le câble à composantes vidéo YK-3 pour relier les prises de sortie à
composantes vidéo de type RCA (à une broche). La connexion par d’autres types de
prises n’est pas possible.
z Notez que seule la connexion à une prise de sortie à composantes vidéo analogique est
possible. La connexion à une prise de sortie numérique n’est pas prise en charge.

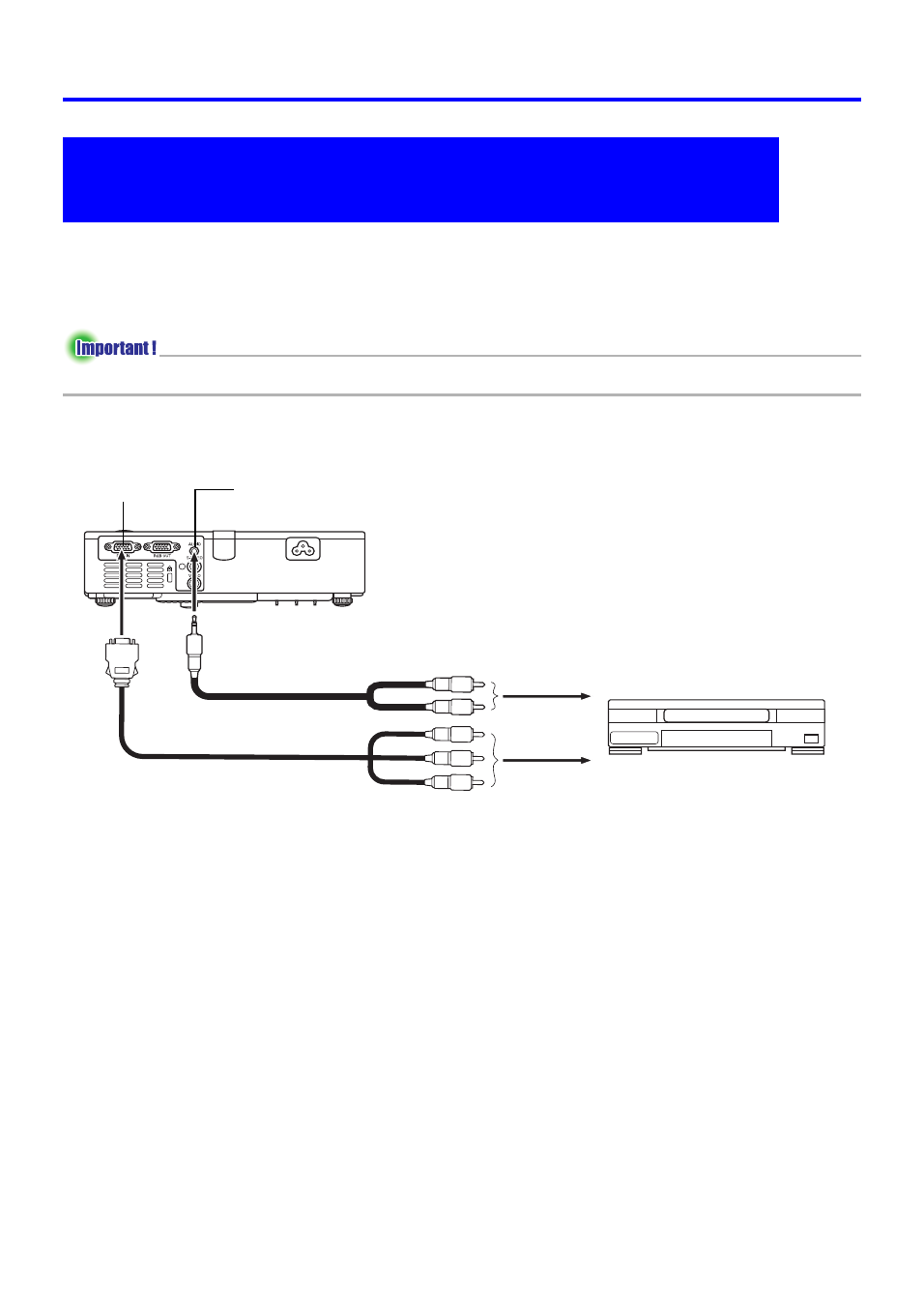

Connexion d’un appareil muni d’une sortie à
composantes vidéo
Projecteur
Appareil vidéo
Prise d’entrée
RGB
Prise d’entrée AUDIO
Câble audio en vente dans le commerce
Câble à composantes vidéo en
option (YK-3)
A la prise de
sortie AUDIO
A la prise de sortie
à composantes vidéo
