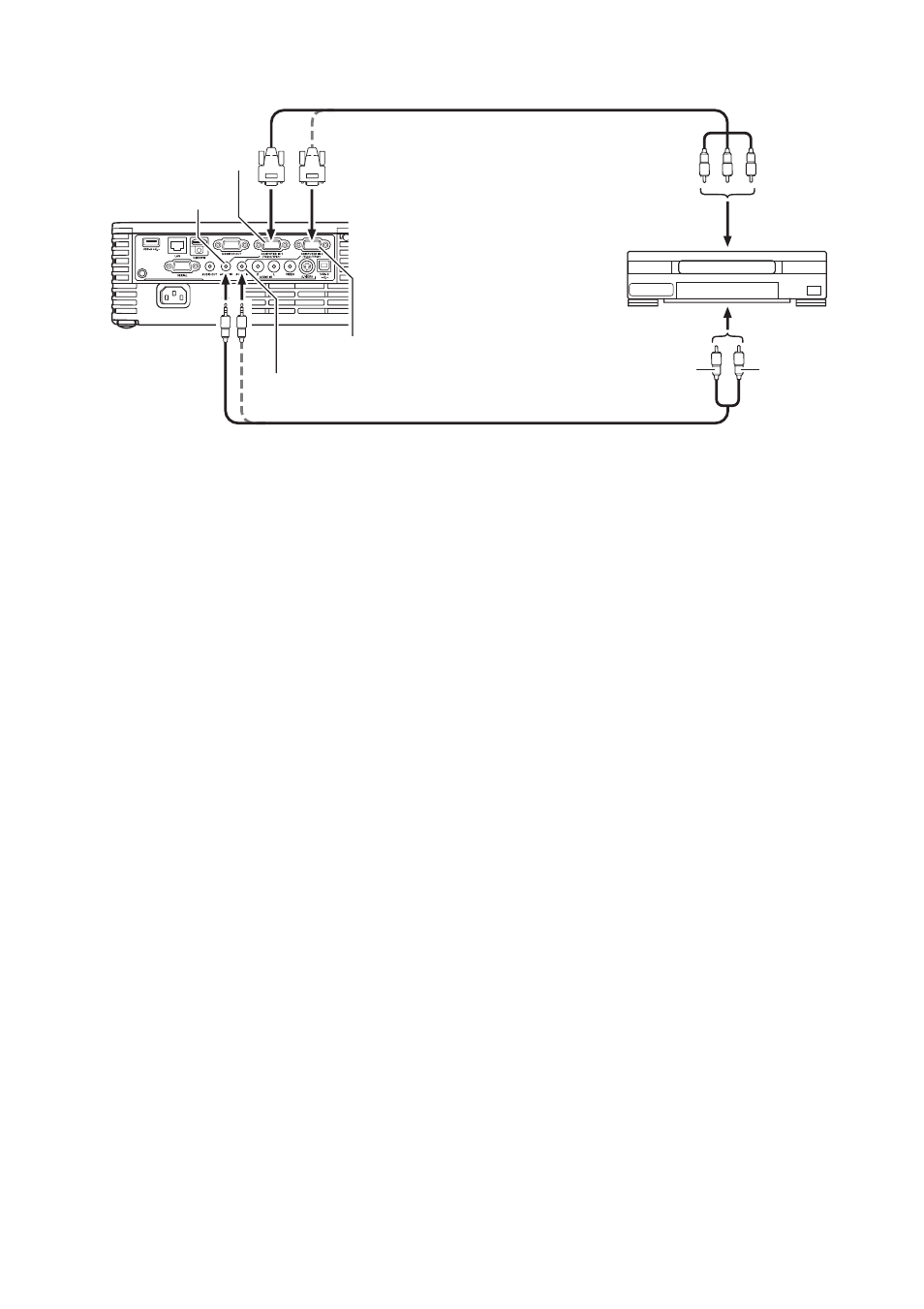

Raccordement à une sortie vidéo à composantes
z Les bornes de sortie vidéo à composantes se présentent sous forme de jeux à 3 bornes : Y·Cb·Cr
ou Y·Pb·Pr. Veillez à brancher les fiches du câble vidéo à composantes sur les bornes en tenant
compte des couleurs (Vert : Y; Bleu : Cb/Pb; Rouge : Cr/Pr).
z Notez que seul le raccordement à une borne de sortie vidéo à composantes analogique est
possible.
Le raccordement à une borne de sortie numérique n’est pas possible.
Projecteur
Prise AUDIO IN 1
Prise COMPUTER IN 1
Minijack stéréo
Ù
Câble audio de type RCA
(en vente dans le commerce)
Câble vidéo à composantes (en vente dans le commerce)
A la borne de sortie vidéo à
composantes
Aux bornes de sortie audio
Appareil vidéo
Rouge
Blanc
Prise AUDIO IN 2
Prise COMPUTER IN 2
