Cette section explique comment établir une liaison vidéo à composantes entre le projecteur et un
appareil vidéo.
z Les bornes de sortie vidéo à composantes se présentent sous forme de jeux à 3 bornes : Y·Cb·Cr
ou Y·Pb·Pr. Veillez à brancher les fiches du câble vidéo à composantes sur les bornes en tenant
compte des couleurs (Vert : Y; Bleu : Cb/Pb; Rouge : Cr/Pr).
z Notez que seul le raccordement à une borne de sortie vidéo à composantes analogique est possible.
Le raccordement à une borne de sortie numérique n’est pas possible.
Série XJ-A
Série XJ-M

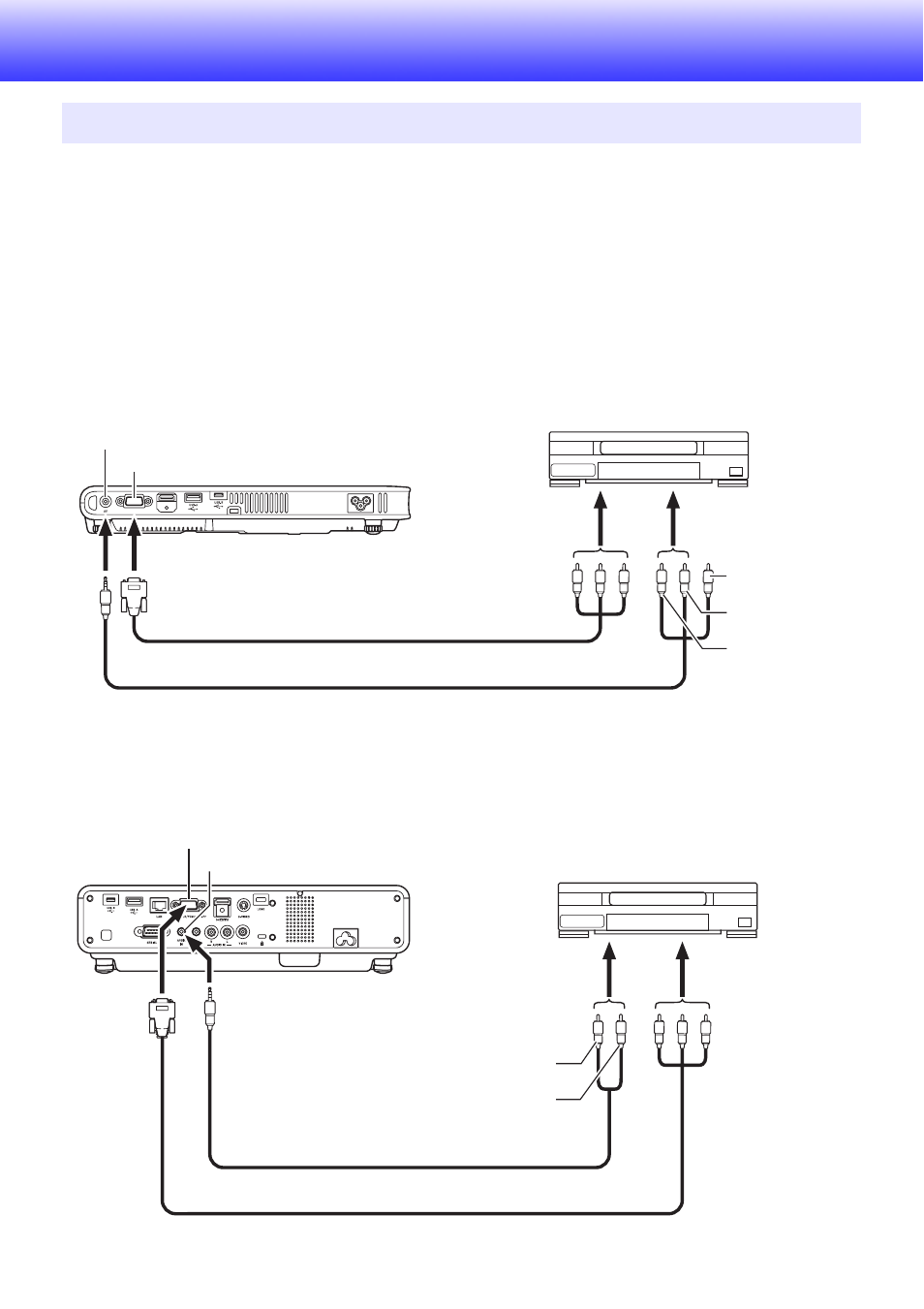

Raccordement à une sortie vidéo à composantes
Projecteur
borne COMPUTER
Borne AV
Câble AV spécial fourni
Câble vidéo à composantes (en vente dans le commerce)
À la borne de sortie
vidéo à composantes
Aux bornes de sortie
audio
Appareil vidéo
Jaune
(non raccordé)
Rouge
Blanc
Projecteur
Prise AUDIO IN
Prise COMPUTER IN
Minijack stéréo Ù Câble audio de type RCA
(en vente dans le commerce)
Câble vidéo à composantes (en vente dans le commerce)
À la borne de sortie vidéo
à composantes Aux bornes de sortie
audio
Appareil vidéo
Rouge
Blanc
