Préparatifs
F-18
Certains appareils vidéo sont pourvus d’une prise de sortie à composantes vidéo. Vous pouvez
utiliser le câble à composantes vidéo disponible en option (YK-3) pour relier la prise
COMPUTER du projecteur à la prise de sortie à composantes vidéo de l’appareil vidéo.
z Avant de relier l’appareil vidéo au projecteur, éteignez bien les deux appareils.
z Vous pouvez utiliser le câble à composantes vidéo YK-3 en option pour relier les prises de
sortie vidéo à composante de type RCA. Le projecteur ne possède pas d’autres types de
prises.
z Les prises de sortie à composantes vidéo se présentent sous forme de jeux à 3 prises :
Y.Cb.Cr ou Y.Pb.Pr. Veillez à faire concorder les couleurs des fiches du câble à composantes
vidéo YK-3 en option aux couleurs des prises (Vert : Y ; Bleu : Cb/Pb ; Rouge : Cr/Pr).
z Notez que seul le raccordement à une prise de sortie à composantes vidéo analogique est
possible. Le raccordement à une prise de sortie numérique n’est pas possible.

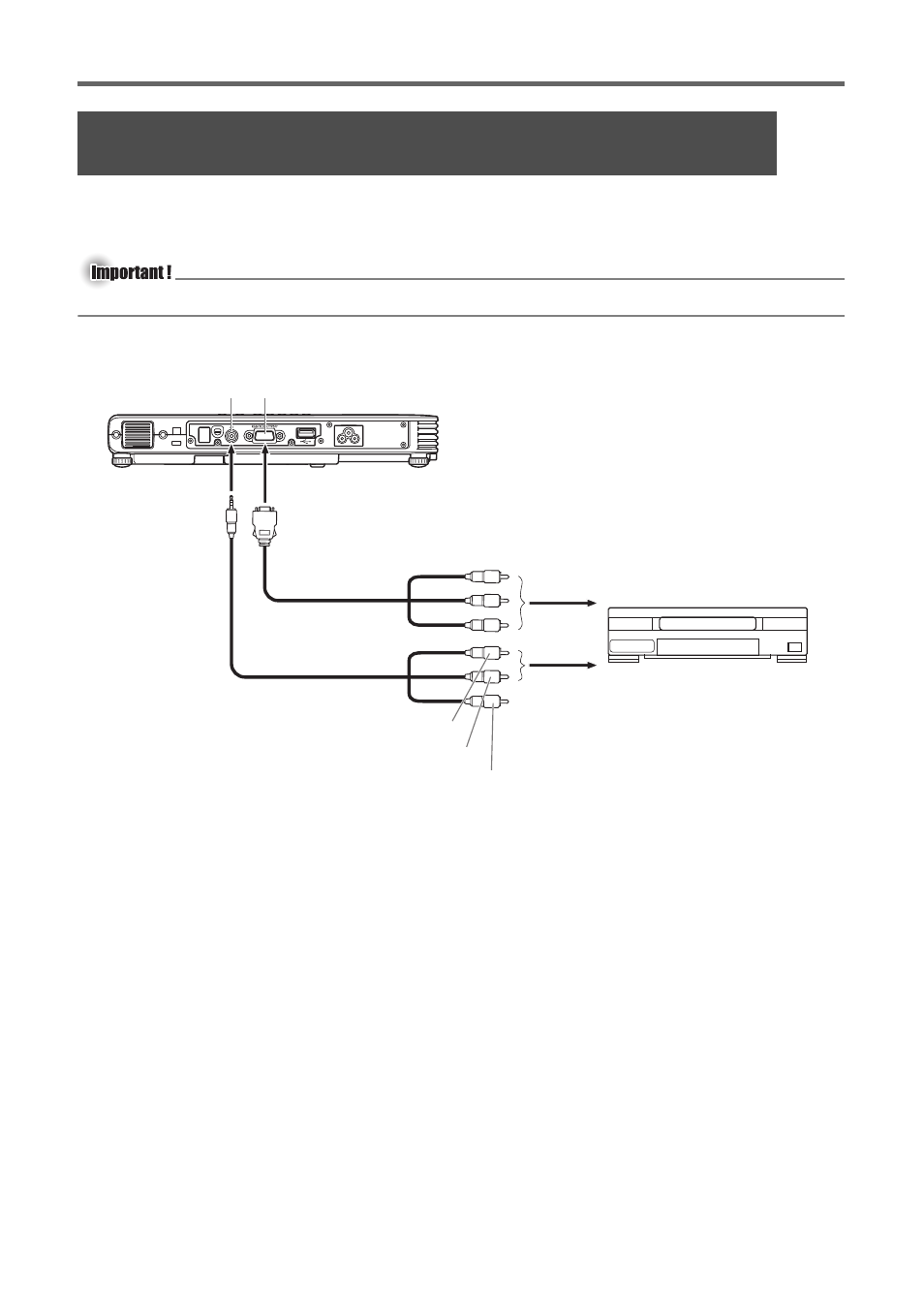

Raccordement à un appareil pourvu d’une prise de
sortie à composantes vidéo
Projecteur
Prise COMPUTER Prise AV
Câble AV spécial
fourni
Câble à composantes
vidéo en option (YK-3)
A la prise de sortie à
composantes vidéo
A la prise de sortie
AUDIO
Appareil vidéo
Jaune
(non raccordé)
Blanc
Rouge
