F-15

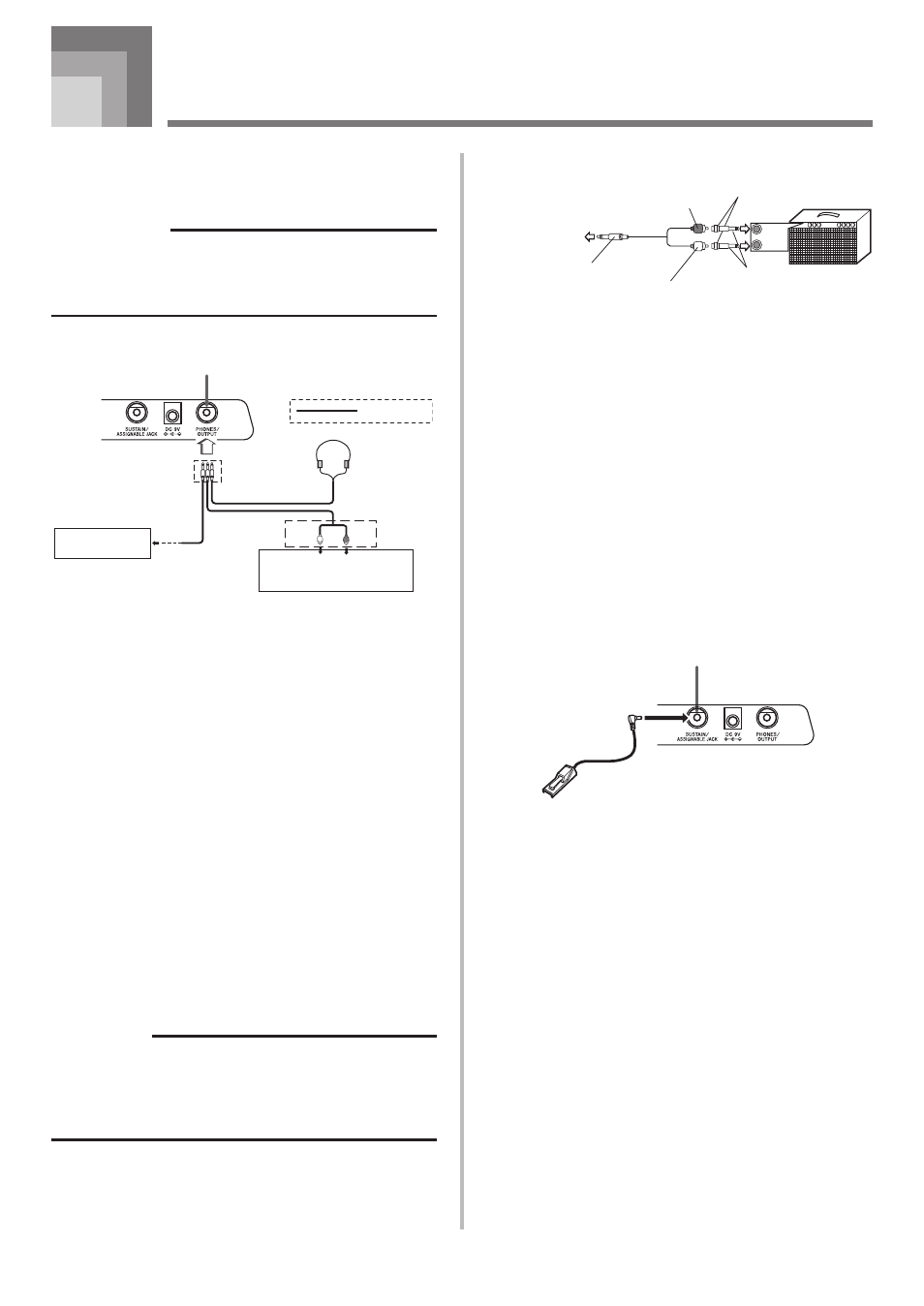

Raccordements
Prise casque/sortie (PHONES/
OUTPUT)
PRÉPARATIFS
• Avant de raccorder un casque ou un autre appareil à
cette prise, veillez à réduire le volume du clavier et de
l’appareil raccordé. Vous pouvez régler leur volume une
fois que l’appareil est raccordé.
[Panneau arrière]
DROITE GAUCHE
AUX IN ou une prise similaire
de l’amplificateur audio
Blanche Rouge
Fiche
miniature
Amplificateur de
clavier, guitare, etc.
Liaison audio
2
3
Fiche standard
stéréo
Prise PHONES/OUTPUT
1
Raccordement du casque (Figure 1)
Quand le casque est raccordé, les haut-parleurs du clavier
sont désactivés, ce qui vous permet de jouer même tard la
nuit sans déranger personne.
Appareil audio (Figure 2)
Raccordez le clavier à un appareil audio à l’aide d’un cordon
de liaison équipé d’une fiche standard à une extrémité et de
deux fiches miniatures à l’autre extrémité. Ce type de cordon
est disponible dans le commerce. Notez que la fiche standard
que vous raccordez au clavier doit être une fiche stéréo, sinon
vous ne pourrez entendre le son que d’un seul canal stéréo.
Avec cette configuration, vous devez régler normalement le
sélecteur d’entrée de l’appareil audio sur l’entrée (en principe
AUX IN ou similaire) sur laquelle le cordon du clavier est
raccordé. Consultez la documentation fournie avec l’appareil
audio pour les détails.
Amplificateur d’instrument de musique (Figure 3)
Utilisez un cordon de liaison en vente dans le commerce pour
raccorder le clavier à un amplificateur d’instrument de musique.
REMARQUE
• Veillez à utiliser un cordon de liaison ayant une fiche stéréo
standard à l’extrémité qui est raccordée au clavier et un
connecteur deux canaux (gauche et droit) pour le raccordement
à l’amplificateur. Si le cordon n’est pas équipé des prises
adéquates, l’un des canaux stéréone sera pas audible.
Quand vous reliez le clavier à un amplificateur d’instrument
de musique, réglez le volume du clavier à un niveau
relativement faible et faites les réglages de volume de sortie
sur l’amplificateur.
INPUT 1
INPUT 2
Prises miniatures
Fiche miniature (rouge)
Fiche miniature (blanche)
Fiches standard
Fiche standard stéréo
Amplificateur de
guitare ou clavier
A la prise
PHONES/OUTPUT
du clavier
Raccordement à un ordinateur ou
à un autre appareil
Vous pouvez aussi raccorder un ordinateur ou un séquenceur
au clavier. Voir “Raccordement à un ordinateur” à la page F-
47 pour les détails.
Prise sustain/assignable
Vous pouvez raccorder une pédale de sustain optionnelle
(SP-3 ou SP-20) à la prise SUSTAIN/ASSIGNABLE JACK
pour obtenir les caractéristiques suivantes.
Pour les détails sur la sélection de la fonction de la pédale,
voir “SUSTAIN/ASSIGNABLE JACK (Défaut: SUS) ”, à la
page F-50.
SP-20
Prise SUSTAIN/ASSIGNABLE JACK
Pédale de sustain
• Avec les sonorités de piano, une pression sur la pédale de
sustain allongent les notes un peu comme la pédale de
sourdine d’un piano.
• Avec les sonorités d’orgue, une pression sur la pédale fait
résonner le son jusqu’à ce que la pédale soit relâchée.
Pédale de sostenuto
• Comme indiqué pour la pédale de sustain, une pression
sur la pédale de sostenuto allongent les notes.
• La différence entre la pédale de sostenuto et la pédale de
sustain est la suivante. Avec la pédale de sostenuto, vous
appuyez sur les touches puis sur la pédale avant de relâcher
les touches.
• Seule les notes qui résonnent quand la pédale est enfoncée
sont prolongées.
Pédale douce
La pédale douce adoucit le son des notes qui sont jouées.
706A-F-017A
Exemple de raccordement
