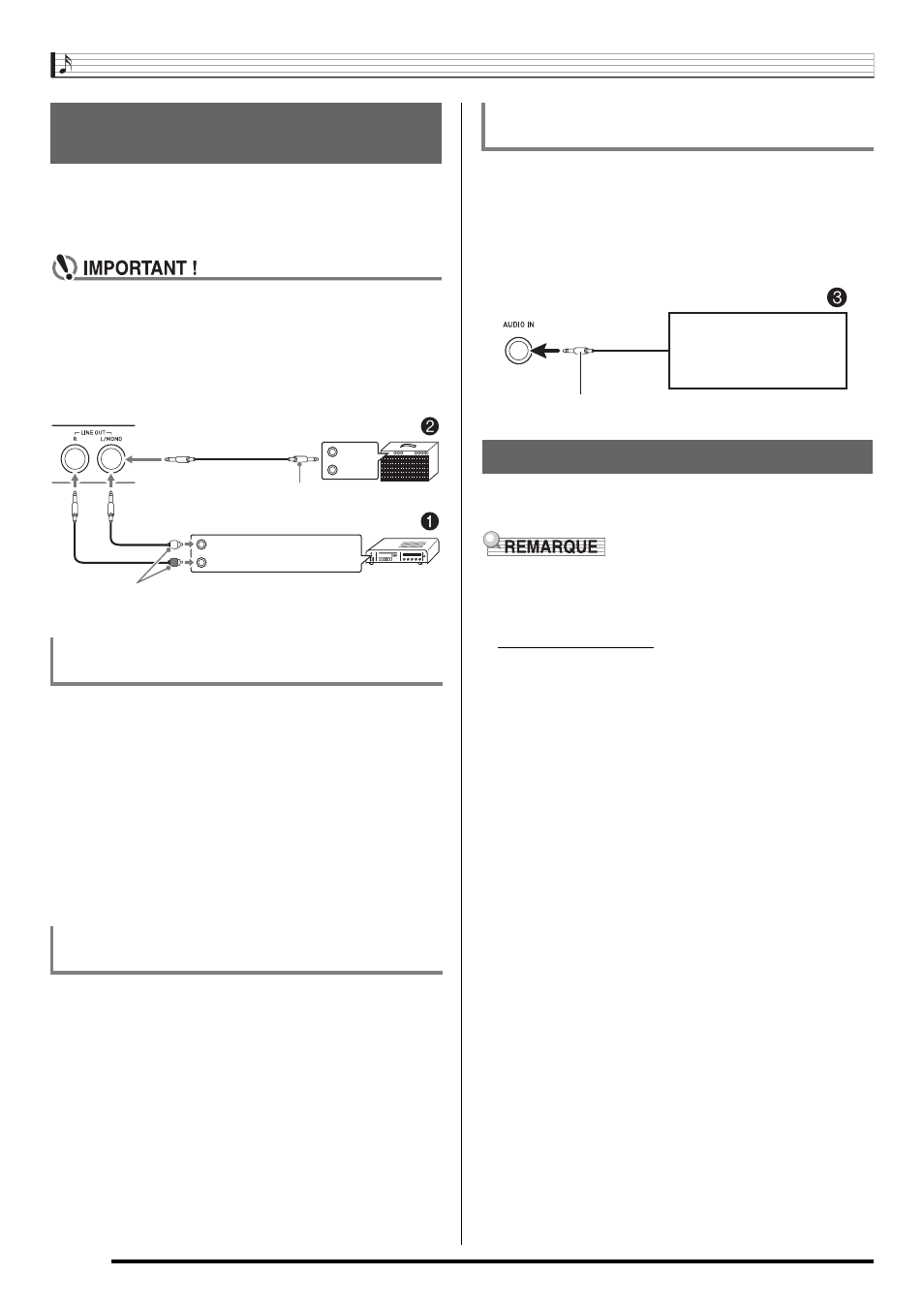

Raccordements
F-12
Vous pouvez raccorder un appareil audio ou un amplificateur
de musique au clavier numérique pour amplifier et améliorer
la qualité du morceau joué en restituant le son par des
enceintes.
• Avant de raccorder un appareil au clavier numérique,
réduisez le volume avec le bouton L-2 (VOLUME). Vous
pouvez augmenter le volume au niveau souhaité après
le raccordement.
• Avant de raccorder un appareil au clavier numérique,
veuillez lire la documentation fournie avec cet appareil.
Utilisez des cordons de liaison du commerce pour relier un
appareil externe aux prises T-7 (LINE OUT) du clavier
numérique, comme indiqué sur la Figure
1 . La prise LINE
OUT R fournit le son du canal droit tandis que la prise LINE
OUT L/MONO fournit le son du canal gauche. Vous devez
vous procurer des cordons de liaison identiques à ceux
indiqués sur l’illustration pour relier l’appareil audio.
Normalement, dans ce cas de figure, vous devez régler le
sélecteur d’entrée de l’appareil audio sur le réglage
correspondant à la prise (par exemple AUX IN) à laquelle le
clavier numérique est raccordé. Utilisez le bouton L-2
(VOLUME) pour régler le volume.
Utilisez un cordon de liaison du commerce pour relier
l’amplificateur à une des prises T-7 (LINE OUT) du clavier
numérique, comme indiqué sur la Figure
2 . La prise T-3
(SUSTAIN/ASSIGNABLE) fournit le son du canal droit tandis
que la prise LINE OUT L/MONO fournit le son du canal
gauche. La liaison à la prise LINE OUT L/MONO seulement
fournit un mixage des deux canaux. Vous devez vous
procurer un cordon identique à celui indiqué sur l’illustration
pour relier l’amplificateur. Utilisez le bouton L-2 (VOLUME)
pour régler le volume.
Utilisez un cordon de liaison du commerce pour relier
l’appareil audio externe à la prise T-4 (AUDIO IN) du clavier
numérique, comme indiqué sur la Figure
3 . Le cordon de
liaison doit être muni d’une minifiche stéréo à une extrémité et
d’une fiche adaptée à la prise de l’appareil externe à l’autre
extrémité. Utilisez le bouton L-2 (VOLUME) pour régler le
volume.
L’utilisation d’accessoires non autorisés crée un risque
d’incendie, de choc électrique et de blessure.
• Vous obtiendrez toutes les informations nécessaires sur les
accessoires de ce produit vendus séparément dans le
catalogue CASIO, disponible auprès de votre revendeur,
ainsi que sur le site CASIO à l’adresse suivante.
http://world.casio.com/
Raccordement d’un appareil
audio ou d’un amplificateur
Transmission des notes du clavier à un
appareil audio
1
Transmission des notes du clavier à un
amplificateur d’instrument de musique
2
INPUT 1
INPUT 2
Prise AUX IN d’amplificateur audio, etc.
Fiche cinch
DROITE (rouge)
Fiche ordinaire
Amplificateur de guitare
Amplificateur de clavier, etc.
GAUCHE (blanche)
Reproduction du son d’un appareil externe
par le clavier numérique
3
Accessoires fournis et optionnels
Minifiche stéréo
Lecteur audio portable,
etc.
