9
DC IN 9-12V
AV OUT
AV OUT
DC IN 9-12V
AV IN
TV
AUDIO IN VIDEO IN
DC IN 9-12V AV OUT
DC IN 9-12V AV IN AV OUT
DC IN 9-12V AV OUT
AV OUT DC IN 9-12V AV IN
8

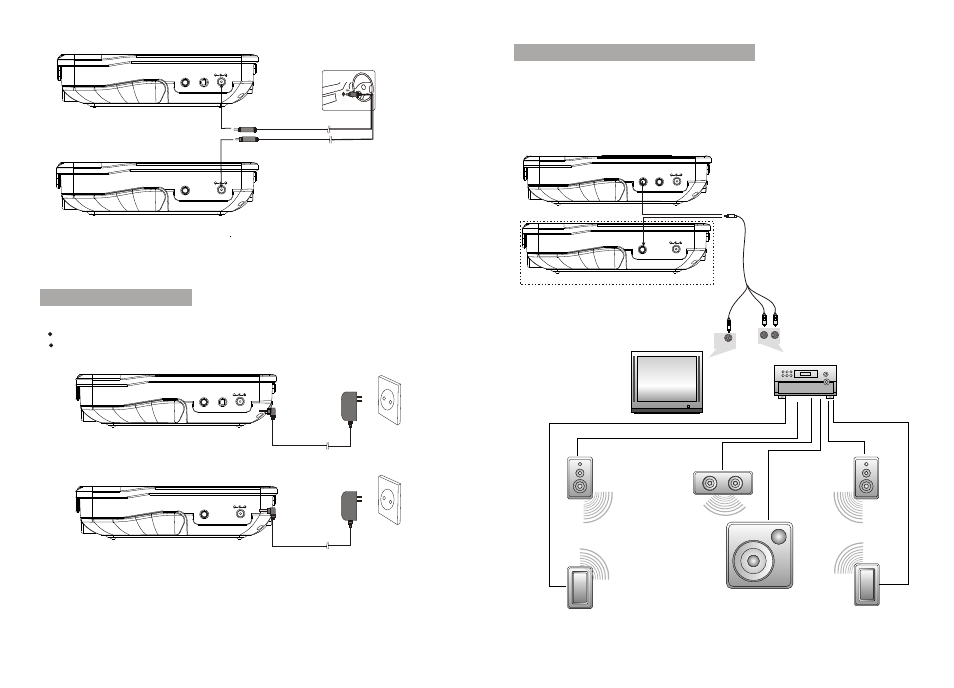

Unité A
Unité B
Allume-cigare de la voiture
Connectez adaptateur DC
1. Branchez le câble adaptateur à:
la prise DC IN de l'unité A ou l'unite B.
La prise de courant
Unité A
Unité B
Connectez des équipements supplémentaires
Attention: Eteindre votre lecteur avant tous raccordement.
Vous pouvez connecter le lecteur à la TV ou à l'amplificateur pour réjouir de
DVD ou Karaoke.
Avec les prises: le cable jaune est pour la prise jaune, le rouge / blanc est pour
la prise rouge / blanc.
Unité A
Unité B
Amplificateur
Haut parleur avant
gauche
Haut parleur central
A m p l i f i c a t e H a u t
parleur avant droit
Basse
Haut parleur arrière gauche Haut parleur arrière droit
Remarque : Pas de fonction 5.1 canaux dans cette unité, avec la connexion APM, il est capable
de faire sortir 5.1 canaux.
