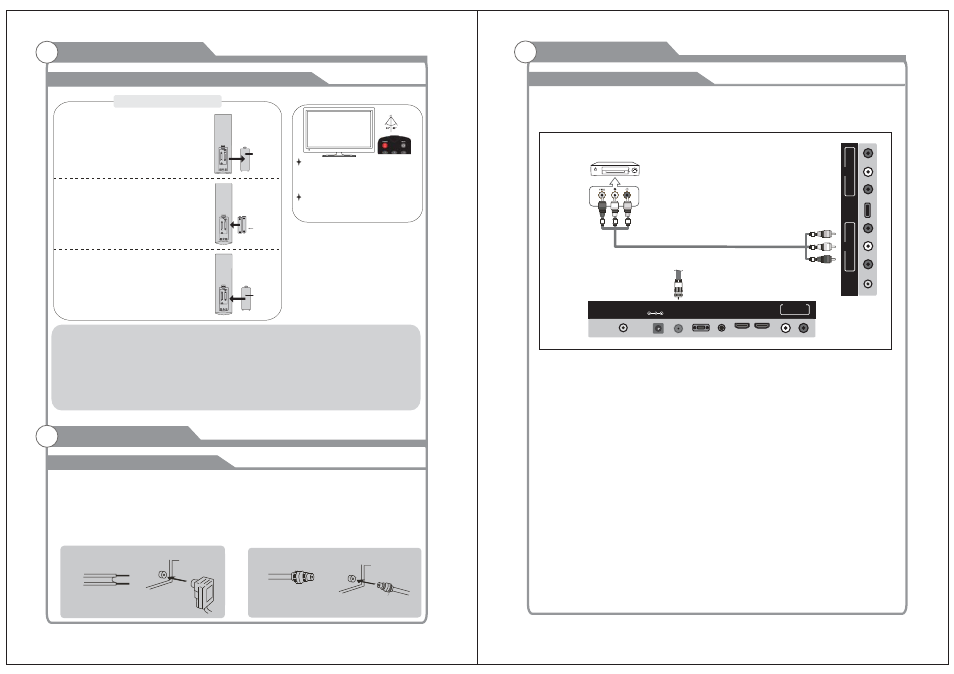

35 36
Panneau Arrière VCR
Câble Vidéo (Non fourni)
SER
V ICE
PORT
POWER INPUT
DC 12V HDMI 1
EARPHONE
OUT
PC
AUDIO
IN
VGA
RF
IN
HDMI 2 R
AUDIO OUT
L
YP
r
VIDEO
R
IN L
COAXIAL
OUT
SER
VICE
PORT
Pb IN
Installation des Piles dans la Télécommande
Installation des Piles
Description Générale
Battery
Cover
2xsize AAA 1.5V
Battery
Cover
Connection d'Antenne
Câble coaxial 300ohm
Alimentation de l'antenne
Câble coaxial 75ohm
Câble d'antenne
Antennes avec Conduits jumeaux plats de 300 ohm Antennes avec Conduit Circulaire de 75 ohm
Connection Externe
1 Ouvrez le couvercle du
compartiment à piles à l'arrière.
2 Insérez deux piles 1,5 V de type
AAA en respectant la polarité. Ne
pas mélanger des piles anciennes
ou usagées avec des neuves.
3 Fermez le couvercle.
Pointez la télécommande vers
le capteur de télécommande
de la TV sans fil et l'utilisez
dans les 7 mètres.
Mettez les piles usagées dans
le bac de recyclage, car il peut
nuire à l'environnement.
Note:
Un chargement de piles durera 1 an dans des conditions normales d'utilisation
Si vous n'avez pas l'intention d'utiliser la télécommande pendant une longue
période de temps, retirez-les pour éviter tout dommage dû à une fuite.
Ne pas utiliser de piles neuves et usagées ensemble.
Les piles ne doivent pas être exposées à une chaleur excessive telle que le feu
de l'ensoleillement similaire.
L'impédance d'entrée d'antenne de cet appareil est de 75ohm. Le câble coaxial
75 ohms VHF / UHF peut être connecté à la prise d'antenne directement, si le câble
d'antenne est un cable de 300ohm parallèle chargeur à plat, vous devez utiliser le
convertisseur 300ohm/75ohm pour connecter le câble d'antenne à la prise d'antenne.
Pour plus d'informations, veuillez vous référer à l'illustration ci-dessous.
Utilisez a convertisseur 75ohm - 300ohm
ANT IN
Connection Externe
Raccordement VCR
Ses instructions assument que vous avez déjà branché votre TV à l'antenne ou à un
système de câble TV. Sautez l'étape 1 si vous ne vous êtes pas encore branché à
l'antenne ou à un système de câble.
Suivez les instructions dans Afficher le VCR ou dans Cassette de la Caméscope
pour voir votre cassette VCR.
Chaque VCR possède une configuration différente du panneau arrière.
En branchant un VCR, faites correspondre la couleur de la connexion du terminal
au câble.
Nous recommandons l'utilisation des câbles avec un noyau de Ferrite.
1. Débranchez le câble ou l'antenne de l'arrière de la TV.
2. Branchez le câble ou l'antenne au terminal ANT IN au derrière du VCR.
3. Branchez un Câble RF entre le terminal ANT OUT sur le VCR et le terminal
ANT IN sur la TV.
4. Branchez un Câble Vidéo entre la prise VIDEO OUT sur le VCR et la prise
VIDEO IN sur la TV.
5. Branchez des Câbles Audio entre les prises AUDIO OUT sur le VCR et l'AUDIO
L et les prises AUDIO R sur la TV.
·Si vous avez un VCR mono (non-stéréo), utilisez un connecteur-Y (non fourni)
pour brancher aux prises d'entrée audio à la droite et la gauche de la TV. Si votre
VCR est stéréo, vous devez connecter deux câbles
