9
Manuel d’instructions
Sortie de téléviseur à l’appareil
Magnétoscope
SORTIE AUDIO/VIDÉO
Caméscope
ENTRÉE AUDIO/VIDÉO
Les bornes avant peuvent être plus faciles à
utiliser avec un caméscope.
Installation (suite)
Equipements extérieurs

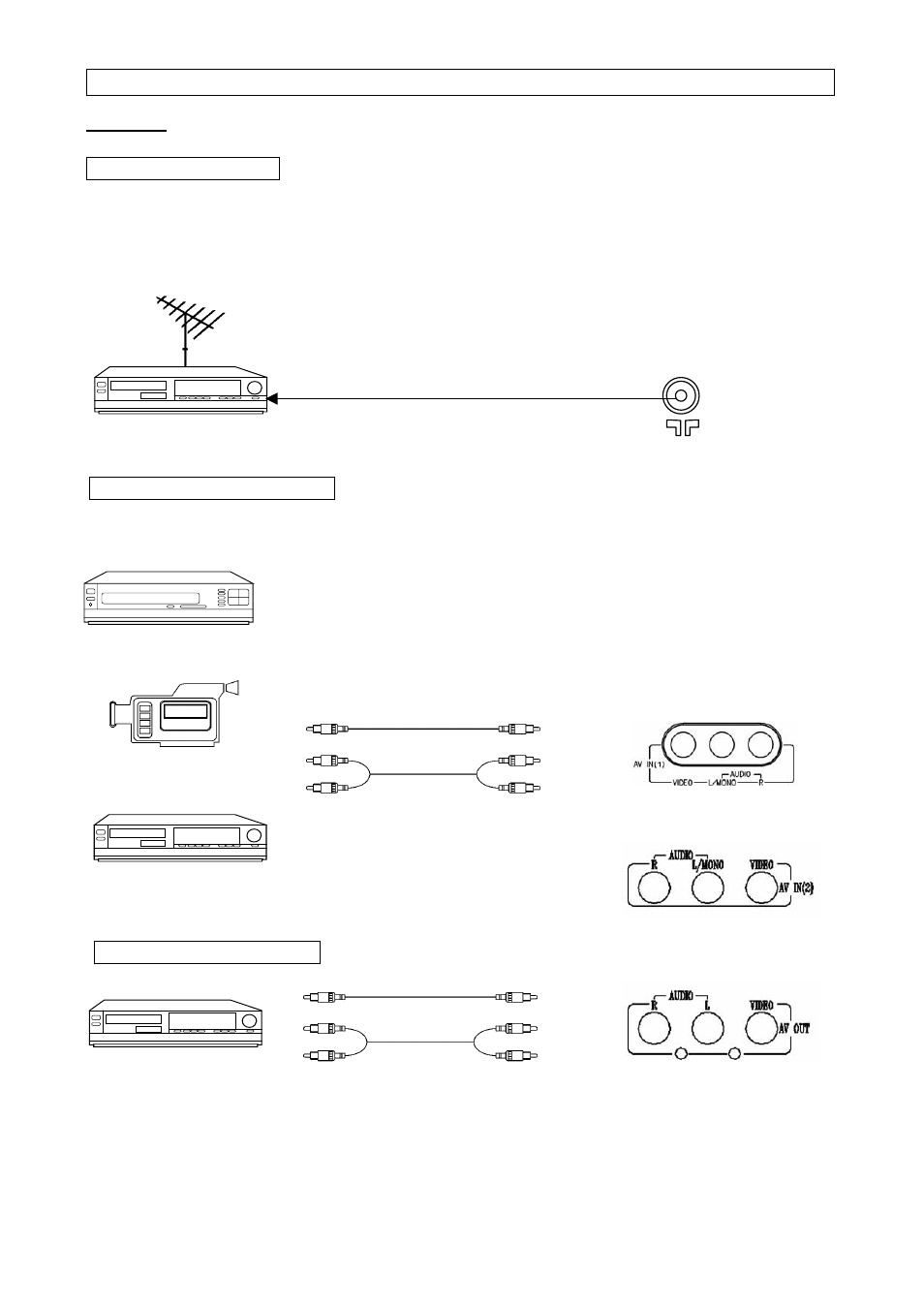

Voici des diagrammes qui vous fournissent les instructions de base sur la manière de raccorder l’équipement externe comme
un lecteur VCR ou DVD à votre téléviseur. Veuillez consulter le manuel d’instructions de l’équipement audio/vidéo externe qui
sera raccordé à votre téléviseur pour des instructions supplémentaires. VEUILLEZ COUPER TOUTE SOURCE
D’ALIMENTATION AVANT DE RACCORDER LES APPAREILS.
Entrée d’un appareil au téléviseur
Câble coaxial
Entrée RF
Magnétoscope
Lecteur DVD
magnétoscope
ENTRÉE AUDIO/VIDÉO
Raccordez la borne de sortie RF du magnétoscope à la prise d’entrée
RF située à l’arrière du téléviseur.
VIDÉO
AUDIO
VIDÉO
AUDIO
ENTRÉES AV IN1 à l’avant de l’appareil
ENTRES AV IN2 à l’arrière de l’appareil
AV OUT à l’arrière de l’appareil
