Page 5
FR-8

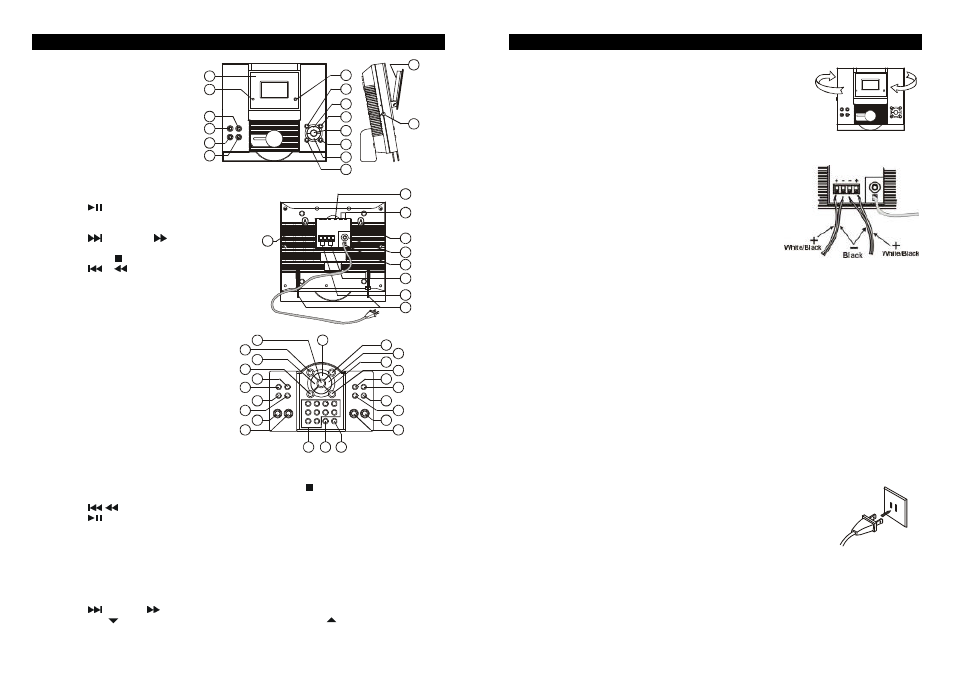

FONCTIONS
Vue avant
1.
Ecran
2.
Voyant d’alimentation
3.
Touche VOL
5
4.
Touche POWER
5.
Touche CD DOOR
Open/Close (ouverture et
fermeture du compartiment à
CD)
6.
Touche VOL
6
7.
Capteur
8.
Touche Function (Fonctions) du lecteur CD
9.
Touche
PLAY/PAUSE (lecture/pause)
10. Touche TUNER/BAND
11. Touche TIMER (minuterie)
12. Touche
/ SEARCH
/TUNING +
(recherche/syntonisation +)
13. Touche STOP
14. Touche
/
SEARCH / TUNING –
(recherche/syntonisation -)
Vue gauche
15. Interrupteur RESET – Redémarrer l’appareil
avec un outil pointu
16. Prise Jack casque
Vue arrière
17. Prise du caisson de basses
18. Prise Aux Input (entrée périphériques)
19. Borne de l’antenne FM
Prise d’antenne FM de 75 ohm (en
option)
20. Cordon d’alimentation secteur
21. Borne du haut-parleur gauche
22. Borne du haut-parleur droit
23. Trou pour fixation au mur
24. Plateau de soutien
Télécommande
25. Touche MUTE (silence)
38. Touche
STOP
26. Touche TUNING – (syntonisation -)
39. Touche fonctions du TUNER
27. Touche
/
SEARCH (recherche)
40. Touche BAND
28. Touche
PLAY/PAUSE (lecture/pause)
41. Touche ST/MONO
29. Touche LINE IN (AUX IN)
42. Touche CLOCK ADJ.
30. Touche Function (Fonctions) du lecteur CD
(réglage de l’horloge)
31. Touche MODE
43. Touche POWER (alimentation)
32. Touche EQ
44. Touche CD DOOR Open/Close
33. Touche RANDOM (lecture aléatoire)
(ouverture et fermeture du
34. Touche PRESET/REPEAT
compartiment à CD)
(pré-programmation/répéter)
45. Touche des chiffres 0-9
35. Touche TUNING+ (syntonisation +)
46. Touche +10
36. Touche
/SEARCH
(recherche)
47. Touche PROGRAM
37. Touche VOL
48. Touche VOL
7
8
9
10
11
12
13
14
1
2
3
4
5
6
16
15
23
19
20
21
22
24
18
17
23
26
30
32
31
33
34
45
29
27
28
40
42
41
43
44
39
25
38
37
36
35
48
46 47
FR-9
REGLAGE ET BRANCHEMENT DU SYSTEME STEREO
ONNECTING THE STEREO SYSTEM
Branchement de l’antenne
FM :
Prolongez et déplacez l’antenne en fil FM (19) pour obtenir
une meilleure réception. Si la radiodiffusion stéréo est reçue,
le voyant STEREO sera affiché sur l’affichage (1).
AM :
Cet appareil est équipé d’une antenne directionnelle en
ferrite intégrée, déplacez et tournez l’appareil pour une
meilleure réception.
Branchement des haut-parleurs
Insérez les câbles des haut-parleurs en poussant sur le levier
de la borne du haut-parleur gauche (21) et de la borne du
haut-parleur droit (22).
Assurez-vous que les câbles sont raccordés aux bornes des
haut-parleurs selon la bonne polarité. Branchez le haut-parleur
gauche à la borne L et le haut-parleur droit à la borne R.
Prise casque
La prise Jack casque (16) pour des écouteurs (non fournis)
ayant une impédance de 8~32 ohm (prise jack de 3.5mm).
Utilisez les adaptateurs correspondants (magasins spécialisés) si vous avez diverses prises. Les
haut-parleurs se coupent automatiquement lorsque vous utilisez les écouteurs.
Branchement LINE IN (AUX IN)
1.
Branchez l’une des extrémités d’un fil de transmission de la prise RCA (non fourni) dans la prise
d’Entrée Aux (18) et l’autre extrémité du fil dans votre appareil. Veillez à ce que la polarité des
canaux gauche et droit soit respectée.
2.
Appuyez sur la touche POWER (4) (43) pour allumer l’appareil.
3.
Appuyez sur la touche LINE IN (29) sur la télécommande alors que “LINE” s’affiche à l’écran.
4.
Vous pouvez utiliser votre appareil.
Branchement du CAISSON DE BASSES
1.
Branchez l’une des extrémités d’un fil de transmission de la prise RCA (non fourni) dans la prise
du Caisson de basses (17) et l’autre extrémité du fil dans votre caisson de basses.
2.
Allumez votre appareil et votre caisson de basses.
3.
Vous pouvez utiliser votre installation.
Branchement au secteur
Ce système est conçu pour fonctionner sur du courant domestique de
AC110V-127V ~60Hz. Brancher ce système à toute autre source
d’alimentation peut endommager l’appareil, ce qui n’est pas couvert par la
garantie. Si cette fiche ne correspond pas à votre prise, faites changer votre
prise par un électricien qualifié et agréé.
1.
Déroulez le cordon d’alimentation AC de l’appareil principal.
2.
Mettez la prise dans toute sortie de courant alternatif AC de 110V-127V.
Dès que l’appareil est branché sur la tension secteur, les composants de l’appareil fonctionnent grâce
à la fonction standby (veille). Pour éteindre complètement l’appareil, retirez la fiche de la prise.
Prise AC
Fiche AC
