Présentation du produit

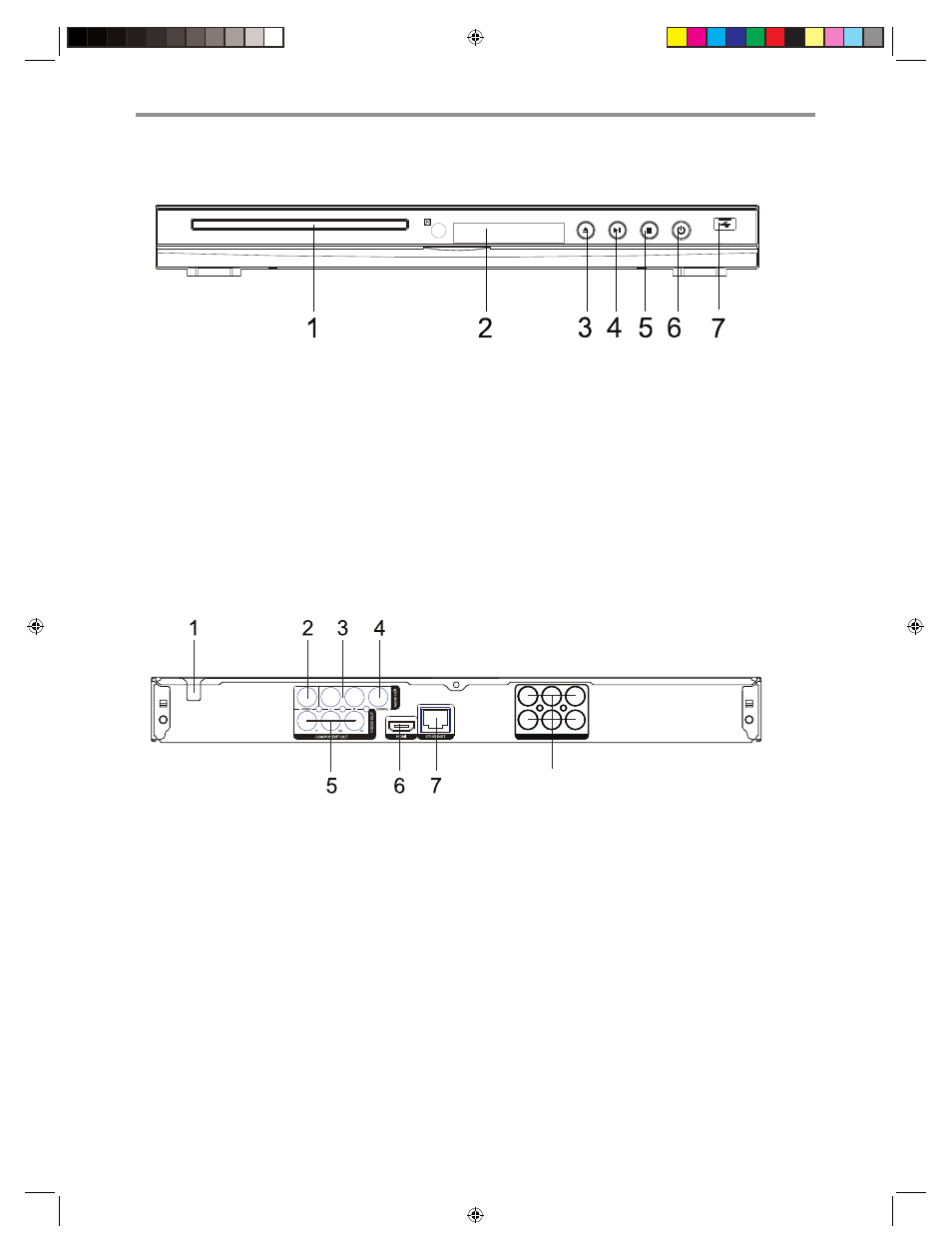

Vue d'ensemble
Unitéprincipale
1. COMPARTIMENT DISQUE
S'ouvre afin de pouvoir accueillir un disque.
2. AFFICHEUR
Affiche les informations relatives à la lecture, l'heure, etc.
3. OUVRIR/FERMER
Permet d'ouvrir ou de fermer le compartiment disque.
4. LECTURE/PAUSE
Permet d'démarrer ou de suspendre le compartiment disque.
5. TOUCHE STOP
Permet d'arrêter la lecture du disque chargé.
6. TOUCHE MARCHE/ARRÊT
Permet d'allumer le lecteur Blu-ray ou de passer en mode
veille. Appuyez sur la touche MARCHE/ARRÊT pour passer
en mode veille pendant la lecture. L'opération prendra
environ 10 secondes. La lumière passera de la couleur verte
à la couleur rouge. L'appareil peut être remis en fonction à
tout moment en appuyant à nouveau sur la touche
MARCHE/ARRÊT, après que cette opération ait été
effectuée.
7. Port USB
3
VUE ARRIÈRE
1.Fiche de sortie de l'alimentation
Cordon de raccord de l'appareil au courant domestique.
2.SORTIE VIDÉO
Connexion du signal vidéo composite à l'entrée AV ou fiches
PHONO du téléviseur ou du moniteur pour une reproduction
des couleurs fidèle et améliorée.
3.SORTIE AUDIO (G/D)
4.SORTIE AUDIO NUMÉRIQUE COAXIALE
Connexion audio numérique sous le mode de lecture par
l'intermédiaire d'un amplificateur AV ou d'un receveur équipé
d'un décodeur audio numérique afin de profiter d’une qualité
cinéma directement chez vous.
5.COMPOSANTE
Connexion au téléviseur ou à un moniteur équipé d'une entrée
composante. Affichage plus net et plus détaillé des images
comparé à une connexion via sortie vidéo (vidéo composite).
6.SORTIE HDMI
Connexion au téléviseur ou à un moniteur équipé d'un port
HDMI, pour une connexion à câble unique permettant une
qualité vidéo et audio améliorée.
7.FICHE ETHERNET
8. SORTIE AUDIO 5.1 CAN
8
SL FL
FR SR CEN
SW
5.1 CHANNEL OUT
