Préparations
Installation de batterie du télécommande
Accessoires
Raccordement de système (facultatif selon votre panneau arrière)
RACCORDEMENT DE SYSTÈME
1. Télécommande 2. Câble audio/visuel 3. Guide d'utilisateur 4. Batterie de taille de 2 x AAA
5. 5.1CH Câble audio
Cocher ou non être entièrement équipé après avoir ouvert la boîte
Placez deux batteries de AAA dans le compartement de batterie. Soyez sûr que les polarités
sont correctes. Il ne devrait pas avoir aucun obstacle entre la télécommande et l'unité principale.
1. En établissant un rapport entre cette unité et d'autres composants, soyez sûr que tous les
raccordements avec puissance sont éteints.
2. Les cables Audio/Video sont reliés selon l'identification de couleur différente et ils devraient
être adaptés fermement.
Jaune à Video terminal
Blanc au terminal sonore L
Rouge au terminal sonore R
3. Arrangement du raccordement

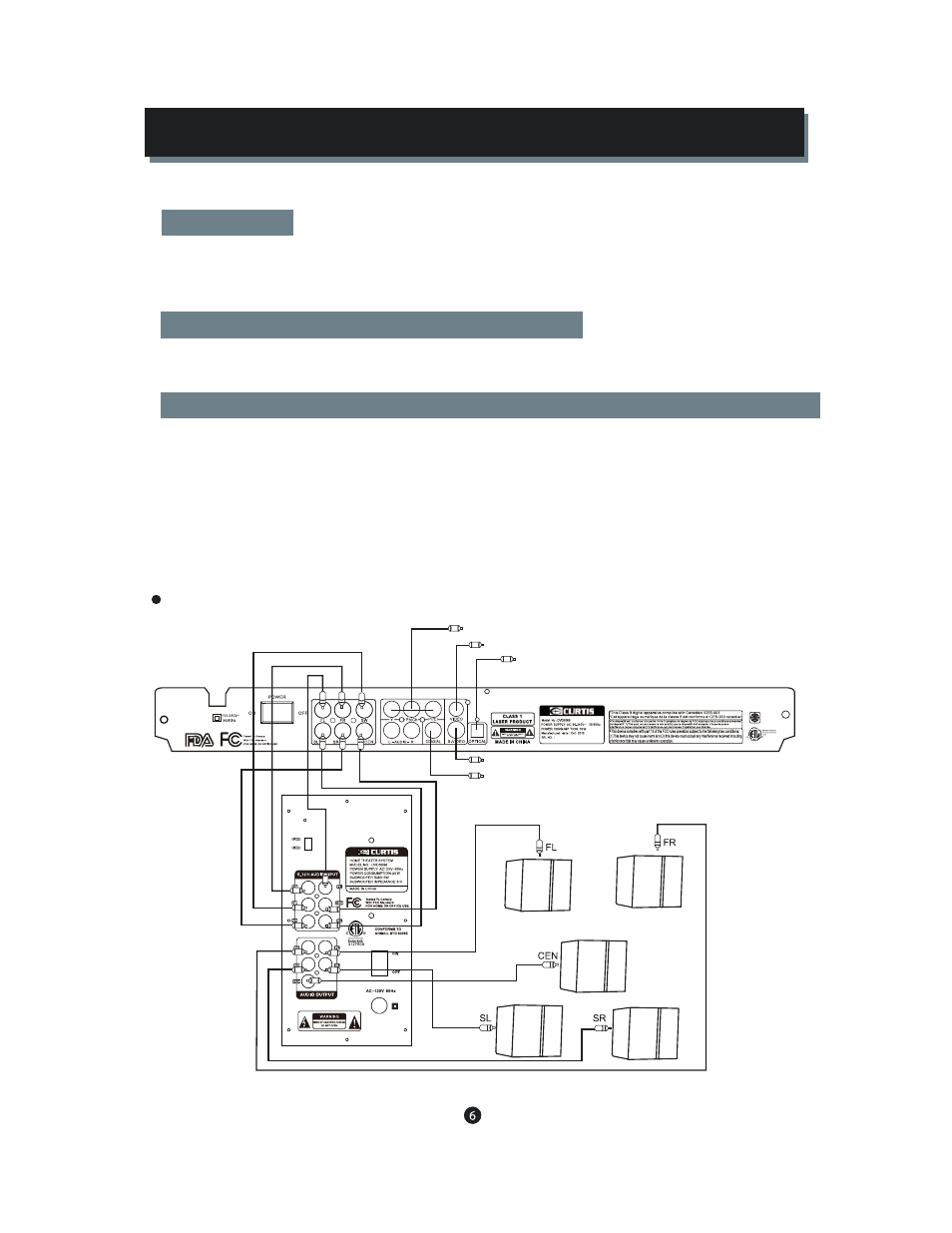

5.1 RACCORDEMENT DE CANAL
PANNEAU ARRIÈRE HAUT-PARLEUR
AU PRISE RENDEMENT OPTIQUE
AU PRISE DE SORTIE TV VIDÉO
Y/Pb/Pr RENDEMENT
PRISE DE SORTIE COAXIAL DIGITAL
AU RENDEMENT S-VIDEO
