Branchement, Préparations, Accessoires – Curtis DVD5091 Manuel d'utilisation
Page 10: Mise en place des piles dans la télécommande
7
6
BRANCHEMENT
(Vérifiez si tous les accessoires sont livrés).
Préparations
Accessoires
1. Télécommande.
2. Câble audio/vidéo
3. Manuel utilisateur 4. 2 x Pile de Grosseur AAA
Mise en place des piles dans la télécommande
Insérez deux piles AAA dans le compartiment à piles en respectant bien les polarités. Il
ne doit pas y avoir d'éléments importants gênants entre la télécommande et le lecteur.
Connexions (en option selon le panneau arrière de votre appareil)
1. Lorsque vous raccordez le lecteur à d'autres composants, veillez à mettre hors tension toutes
les connexions.
2. Les câbles audio/vidéo sont raccordés selon le code couleur et doivent être bien insérés :
Jaune pour le raccordement à la sortie vidéo.
Blanc pour le raccordement à la sortie audio L.
Rouge pour le raccordement à la sortie audioR.

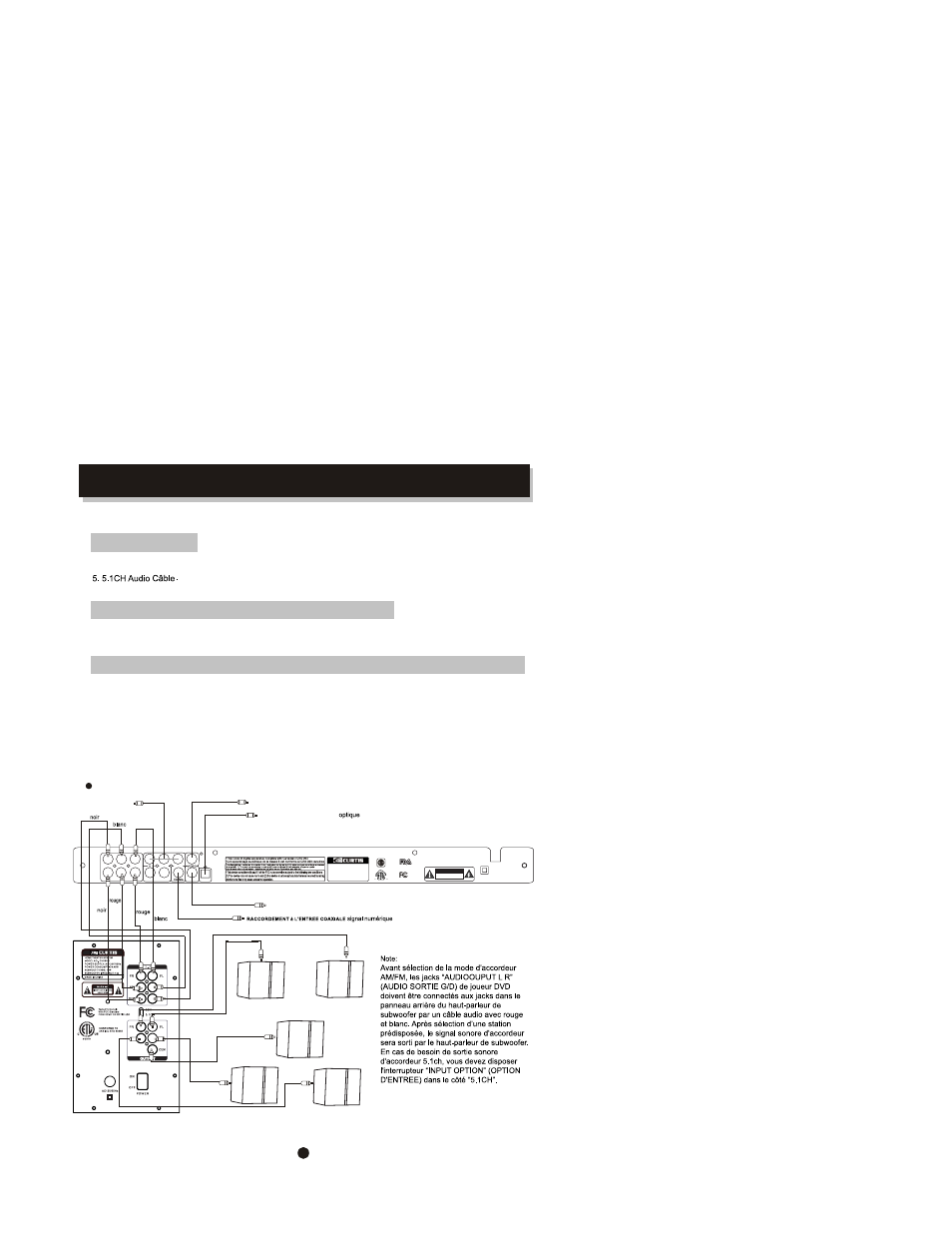

3. Schéma de branchement
BRANCHEMENT CANAL 5.1
RACCORDEMENT à L'ENTREE VIDEO TV
RACCORDEMENT à L'ENTREE S-VIDEO
RACCORDEMENT à L'ENTREE
Vers l'ENTREE Y/Pb/Pr
FR
SR
SW
CEN
SL
FL
Pb Cb
Pr Cr
S VIDEO
R
L
OPTICAL
9a
+]
Model No DVD5091
POWER SUPPLY AC100 240V
50 60Hz
~
POWER CONSUMPTION 15W
MADE
IN
CHINA
WARNING
RISK OF ELECTRIC SHOCK
DO NOT OPEN
SR NO
Manufactured date November 2007
Tested To Comply
With FCC Standard
FOR HOM E OR OFFICE USE
C
US
C
C ONF ORMS TO UL ST D. 6 0065
C ERT IF IE D T O C SA ST D. C22. 2
N o. 600 65
3132411
0710714 000
Speaker rear panel output
