Connection Externe

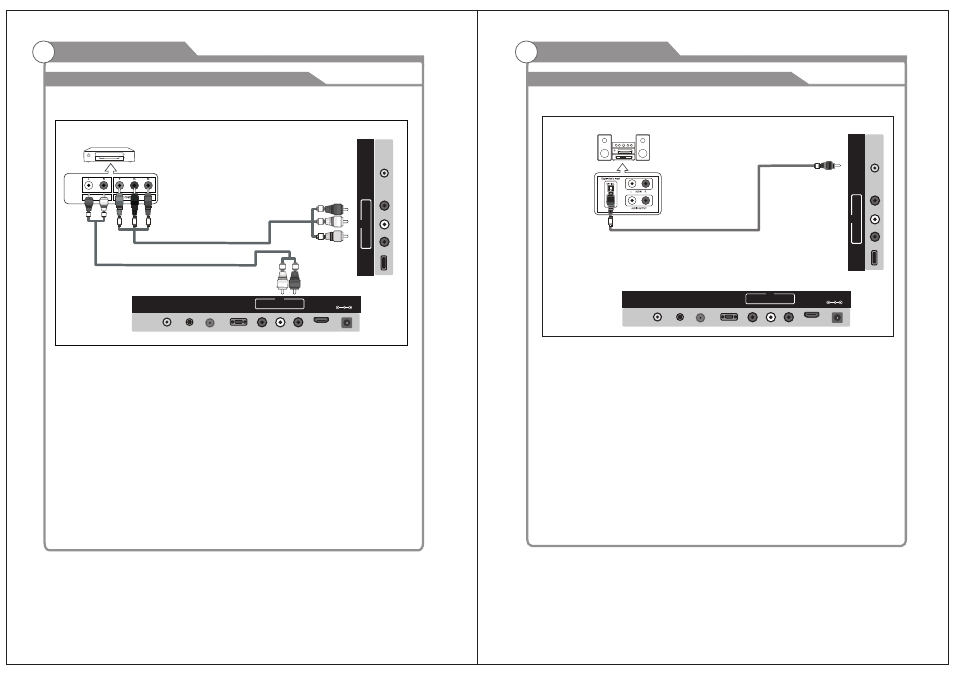

Raccordement Lecteur DVD/Boîtier Décodeur
Câble Composant (Non fourni)
Lecteur DVD/Boîtier Décodeur
56
Câble Audio (Non fourni)
Raccordement du Système Audio Numérique
Câble COAXIAL (Non fourni)
Système Audio Numérique
POWER INPUT
DC 12V
HDMI
EARPHONE
OUT
PC
AUDIO
IN
VGA
RF
IN
VIDEO
R
IN
L
Y
P
b
P
r
IN
C
O
A
X
IA
L
O
U
T
POWER INPUT
DC 12V
HDMI
EARPHONE
OUT
PC
AUDIO
IN
VGA
RF
IN
VIDEO
R
IN
L
Y
P
b
P
r
IN
C
O
A
X
IA
L
O
U
T
S
E
R
V
IC
E
P
O
R
T
S
E
R
V
IC
E
P
O
R
T
Connection Externe
Les prises du panneau arrière de votre TV, il est facile de connecter un lecteur
DVD à votre TV.
La composante vidéo sépare la vidéo entre Y (luminance (luminosité)), Pb (Bleu) et
Pr (Rouge) pour une qualité vidéo améliorée.
Veuillez à faire correspondre la connection de vidéo composante et audio.
Par exemple, si vous connectez le câble vidéo à COMPONENT IN, branchez le
câble audio à COMPONENT IN aussi.
Chaque lecteur DVD/STB possède une configuration de panneau arrière différente.
Lors de la connexion d'un lecteur DVD/STB, correspondez à la couleur de la borne
de connexion au câble.
Nous recommandons l'utilisation de câbles avec un Noyau de Ferrite
1. Branchez un câble composant entre les prises COMPONENT IN [Y, PB, PR] du
téléviseur et les prises COMPONENT [Y, PB, PR] du lecteur DVD.
2. Branchez les câbles audio entre les prises COMPONENT IN [R-AUDIO-L]
situées à l'ATV et les prises AUDIO OUT du lecteur DVD.
Les prises du panneau arrière de votre TV permettent de connecter facilement un
Système Audio Numérique à votre TV.
Audio 5.1 CH est possible lorsque le téléviseur est connecté à un appareil externe
supportant 5.1 CH.
Nous recommandons l'utilisation de câbles avec un Noyau de Ferrite
1. Branchez un câble COAXIAL entre les prises SPDIF du téléviseur et les prises
Audio Numériques sur le Système Audio Numérique. Lorsqu'un Système Audio
Numérique est connecté à la borne d'entrée SPDIF: Diminuer le gain (volume) du
téléviseur et réglez le niveau de volume avec la commande de volume du système.
