X Manuel d'Instruction de l'Assemblage du Support

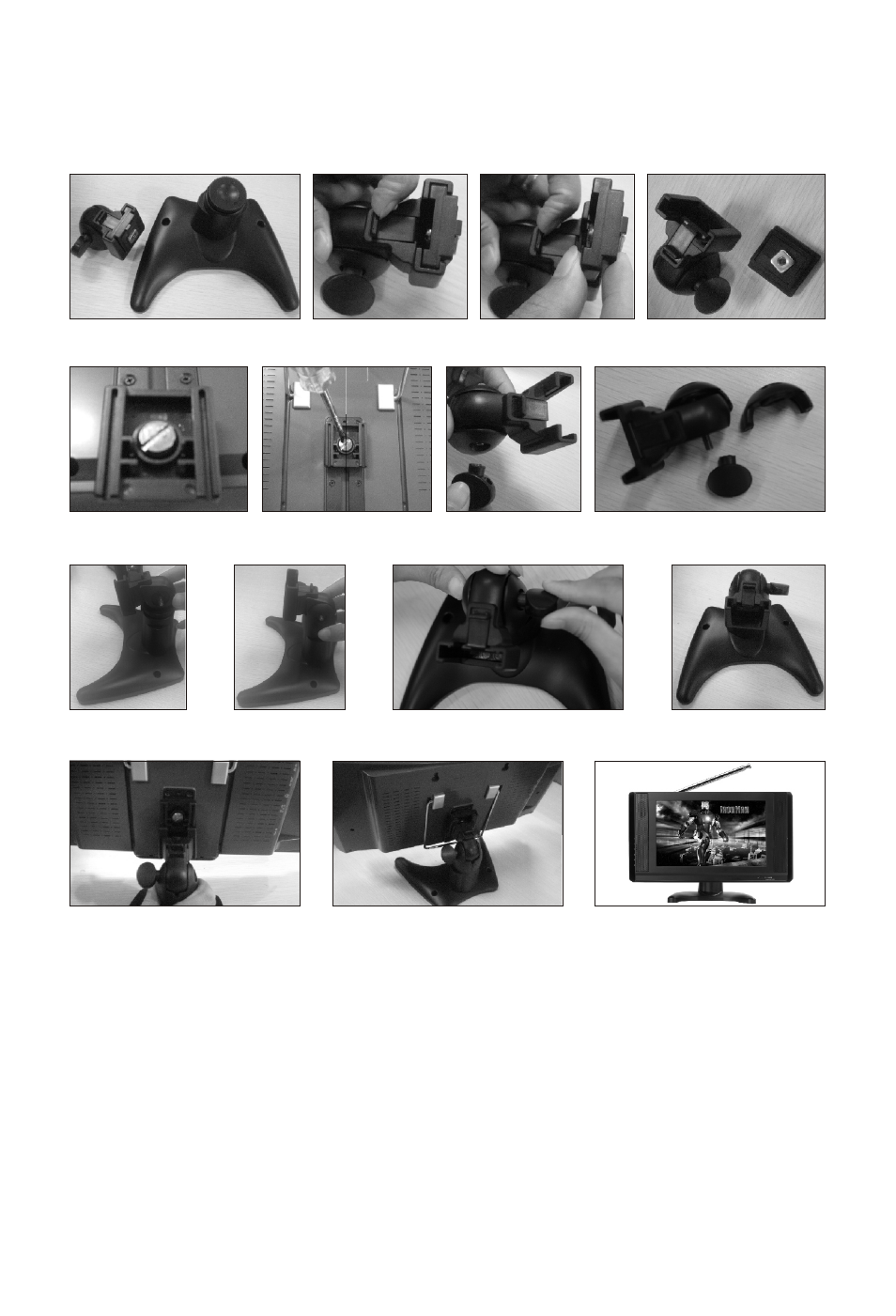

Figure-1 Figure-2 Figure-3 Figure-4
Figure-5 Figure-6 Figure-7 Figure-8
Figure-9 Figure-10 Figure-11 Figure-12
Figure-13 Figure-14 Figure-15
Erape un: choissez l'accessoire principal comme le montre la Fig.-1.
Etape deux: Retirez le rectangle du support de base comme sur les Fig.-2, Fig.-3
et Fig.-4.
Etape trois: desserrez les vis du rectangle puis serrez-les à l'arrière de l'unité,
comme sur les figures Fig.-5 et Fig.-6.
Etape quatre: desserrez les vis et ouvrez le support de base comme sur les
images Fig.-7 et Fig.-8.
Etape cinq: Verrouillez les 2 pièces lorsqu'elles sont toutes les deux réunies au
centre, comme sur les Fig. -9 et Fig.-10.
Etape six: Société la vis en adaptant l'angle comme la fig. 11 et 12.
Etape sept: Fermez la pièce dans l'unité comme sur les fig. 13 et 14.
Etape huit: Complété Comme sur la figure 15.
