Ne reliez au secteur aucun élément de l’installation tant que vous n’avez pas
branché tous les câbles.
1 *REMARQUE ! Connectez-vous uniquement à un
réseau local (LAN) dédié à l’appartement, la maison
ou l’immeuble.
Mises à jour
logicielles
Pour recevoir les mises à jour logicielles et N.RADIO, le BeoMaster 5 doit être
connecté à Internet.

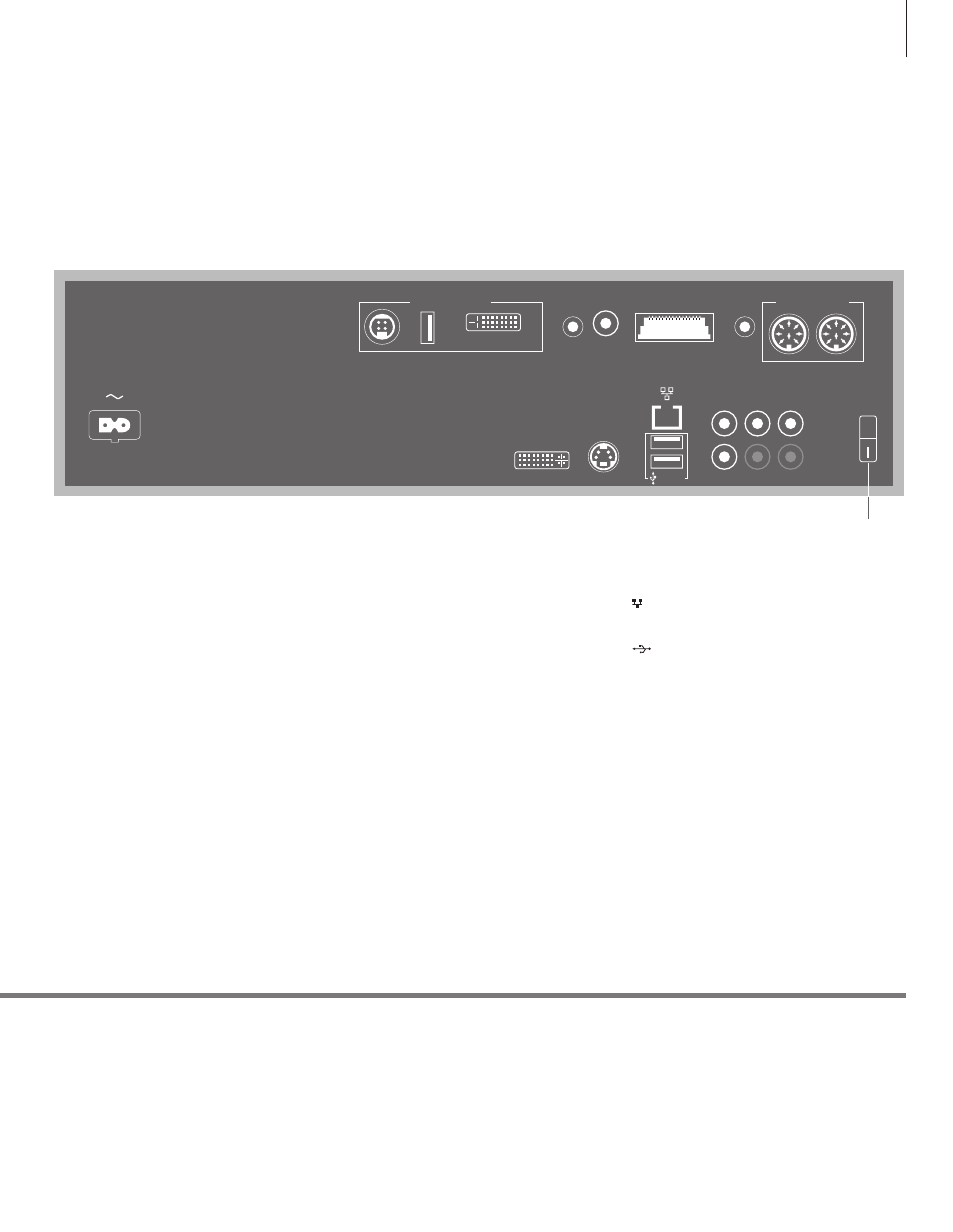

~ – Alimentation secteur
Connexion à l’alimentation secteur.
MASTER UNIT
Connexions au BeoSound 5 (POWER, USB et VIDEO)
IR
Récepteur IR externe.
SPDIF
Enceintes disposant d’une prise d’entrée numérique.
MASTER LINK
Connexion pour la distribution de BeoLink dans
toute la maison.
LINE OUT
Sorties sonores gauche et droite vers le téléviseur.
POWER LINK
Connexions pour enceintes.
DVI–I
Connexions vidéo au téléviseur.
Ethernet
Connexion Ethernet.* 1
Interface audio au format USB
Connexion d’une carte réseau USB sans fil.
S–VIDEO
Connexions vidéo au téléviseur.
Y – Pb – Pr
Autres connexions au téléviseur.
VIDEO
Autres connexions au téléviseur.
ST.BY (veille)
Bouton de mise en veille.
MASTER UNIT IR
Y Pb Pr
VIDEO
S-VIDEO DVI-I
R 5 V DC
0.5 A
12 V DC 1.2 A
5 V DC 0.35 A
5 V DC
0.15 A
L
SPDIF MASTER LINK
LINE
OUT
POWER LINK
19
ST.BY
