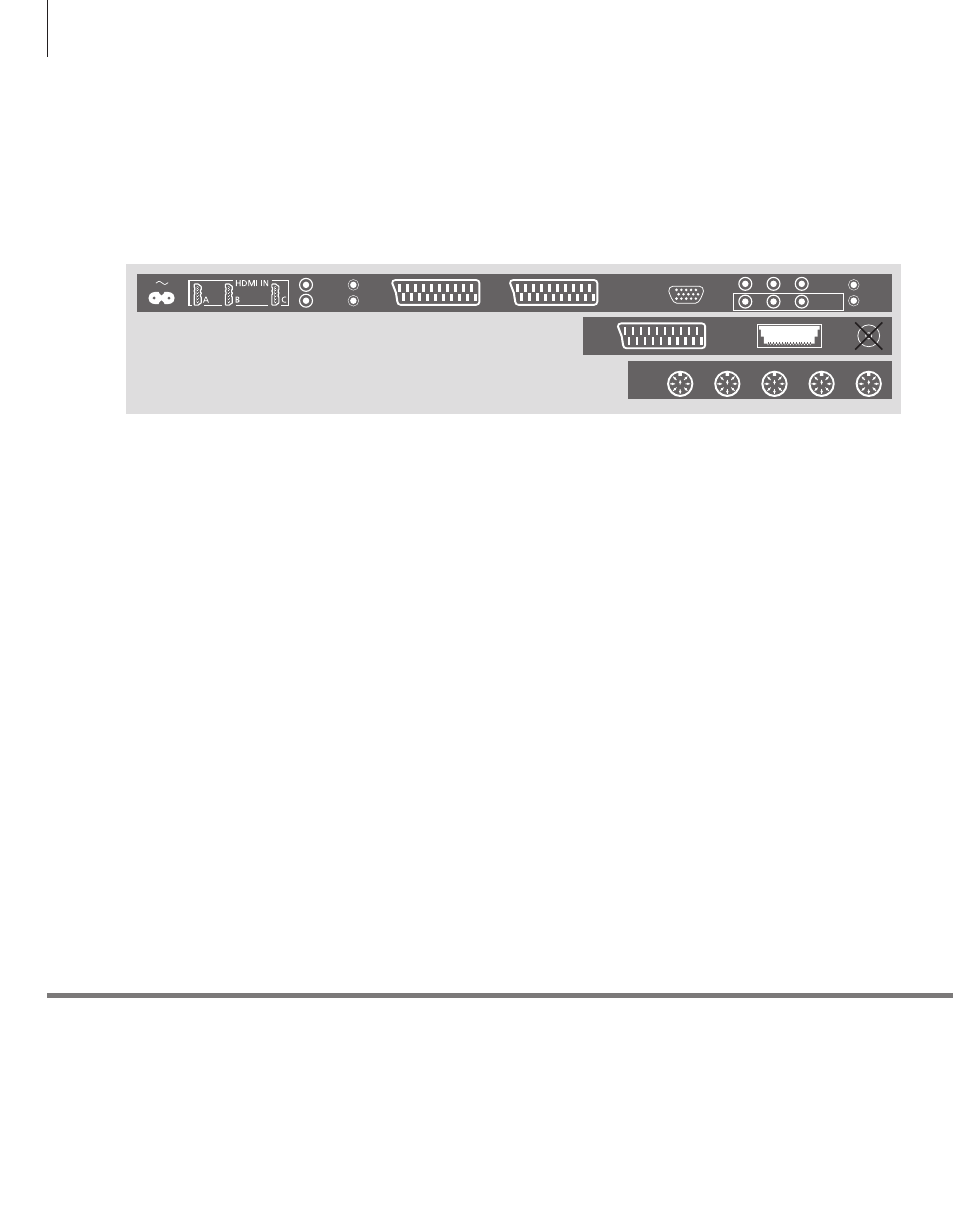

Panneaux de connexion
Tout équipement connecté au panneau de connexion principal doit être enregistré
dans le menu CONNEXIONS. Voir p. 29.
~ – Secteur
Connexion à l’alimentation secteur.
HDMI IN (A–C)
Pour PC ou source vidéo High Definition
Multimedia Interface. Les sources peuvent être
enregistrées sur n’importe quel groupe de prises
AV. Pour augmenter le nombre de prises HDMI,
connecter un boîtier d’extension HDMI à la
prise HDMI C.
SPDIF (1–2)
Prise d’entrée audio numérique, par exemple un
lecteur de DVD. La prise peut être utilisée en
conjonction avec une prise AV.
PUC (1–4)
Pour des signaux de contrôle IR vers des
équipements externes connectés à une prise AV.
AV 1 AV 2
SPDIF 1 PUC 1
SPDIF 2
Pr Pb Y
AV 3 R L V PUC 2
PUC 3
PUC 4
VGA
RF
OUT
AV 4
POWER
LINK
MASTER
LINK
FRONT SUB REAR
32
Prises du module système
Prises de module de son surround
Prises standard
