3.5 Couvert de protection supérieur
Les modèles de variateur de vitesse 2A0004 à 2A0081, 4A0002 à 4A0044 et 5A0003 à 5A0032 sont conçus selon les
spécifications IP20/NEMA type 1 avec un couvert de protection sur le dessus. Le retrait de ce couvert de protection supérieur
ou du support de conduit inférieur d’un variateur de vitesse à boîtier IP20/NEMA type 1 annule la protection NEMA type 1
tout en maintenant la conformité IP20.
u
Retrait du couvert de protection supérieur
Insérer la pointe d’un tournevis à lame plate dans la petite ouverture située sur le rebord avant du couvert de protection supérieur.
Appliquer une légère pression comme l’illustre la figure ci-dessous pour dégager le couvert du variateur de vitesse.
Note:
le retrait du couvert de protection supérieur ou du support de conduit inférieur d’un variateur de vitesse à boîtier IP20/NEMA type 1 annule
la protection NEMA type 1 tout en maintenant la conformité IP20.

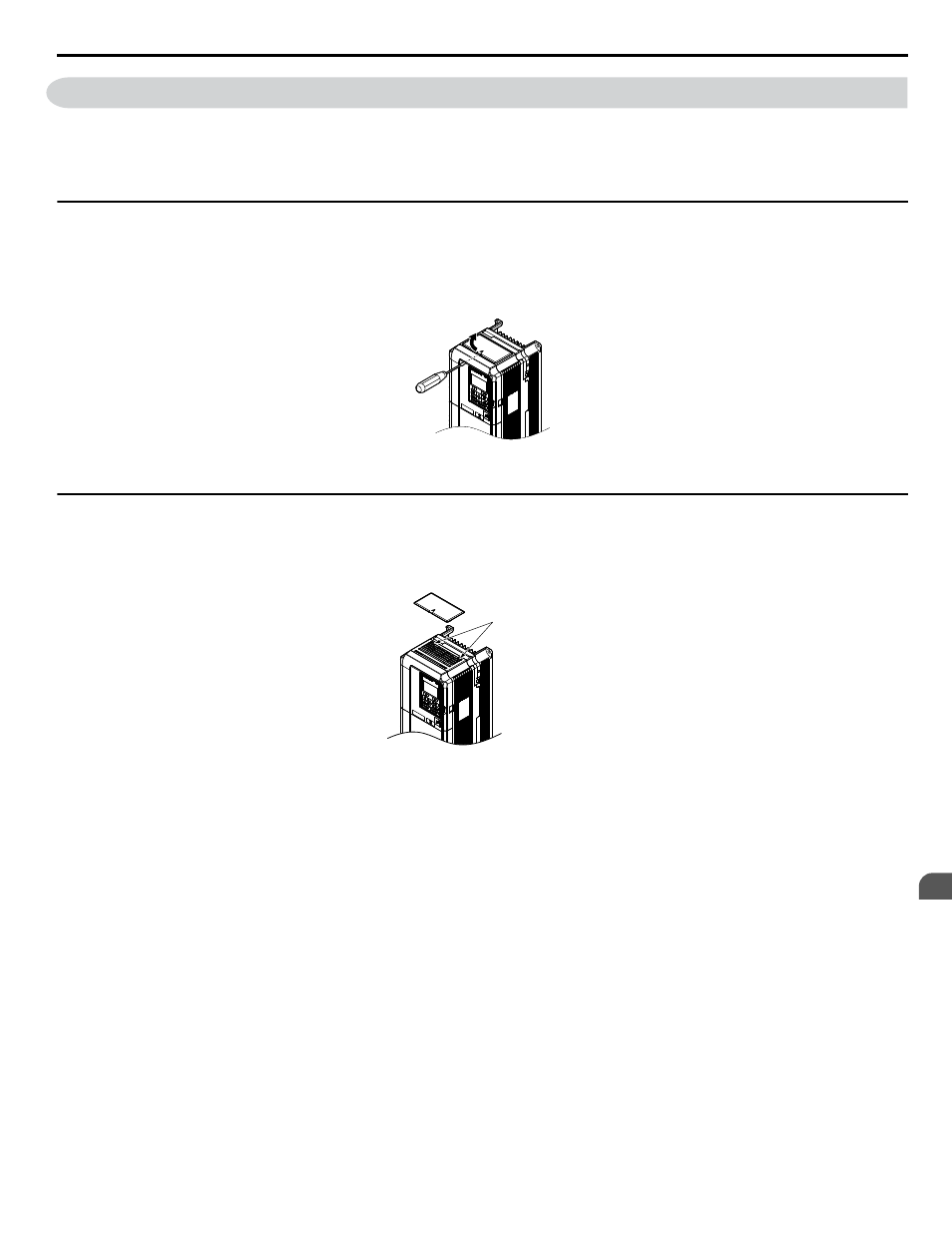

Figure 3.21 Retrait du couvert de protection supérieur
u
Réinstallation du couvert de protection supérieur
Insérer les deux petits crochets en saillie du côté arrière du couvert de protection supérieur dans les orifices de montage prévus
à cet effet près de la partie arrière du variateur de vitesse, puis appuyer du côté avant du couvert de protection supérieur pour
fixer le couvert en place.
Couvert de protection
Trous de montage
Figure 3.22 Réinstallation du couvert de protection
3.5 Couvert de protection supérieur
