u

Sous-diagramme A-1: configuration simple du moteur à l'aide du contrôle V/f

Le diagramme A1 de la

Figure 4.5

décrit la configuration simple du moteur pour le contrôle V/f, avec ou sans

rétroaction PG. Le contrôle V/f convient aux applications de base, comme les ventilateurs et les pompes. Cette procédure

illustre les économies d'énergie et la recherche de vitesse par estimation de la vitesse.

Exécuter le réglage
automatique stationnaire pour

la résistance du stator (T1-01 = 2)

NON

OUI

Économie d'énergie

(b8-01 = 1) ou recherche

de vitesse par estimation de vitesse

(b3-24 = 1) activée

lorsque b3-01 = 1

ou L2-01 = 1.2?

La longueur du câble du

moteur est-elle supérieure à

50 mètres?

Retour au

diagramme

A

Exécuter le réglage
automatique en rotation pour le contrôle V/f
(T1-01 = 3)

Y a-t-il un

encodeur PG

sur le moteur?

Définir ou vérifier les réglages du profil V/f E1-11

.

Entrer le nombre de pôles du moteur en E2-04 (ou E4-04 pour le moteur 2).

Définir les paramètres de la rétroaction de vitesse PG (F1-11).

Définir ou vérifier les paramètres
du profil V/f E1-11.

NON

OUI

OUI

NON

Faire tourner le moteur sans charge; vérifier la direction de la rotation et le fonctionnement.
Vérifier que les commandes de signal externe au variateur fonctionnent comme souhaité.

Coupler la charge ou l'appareil au moteur.
Faire tourner l'appareil et vérifier le fonctionnement souhaité.

Du

diagramme

A

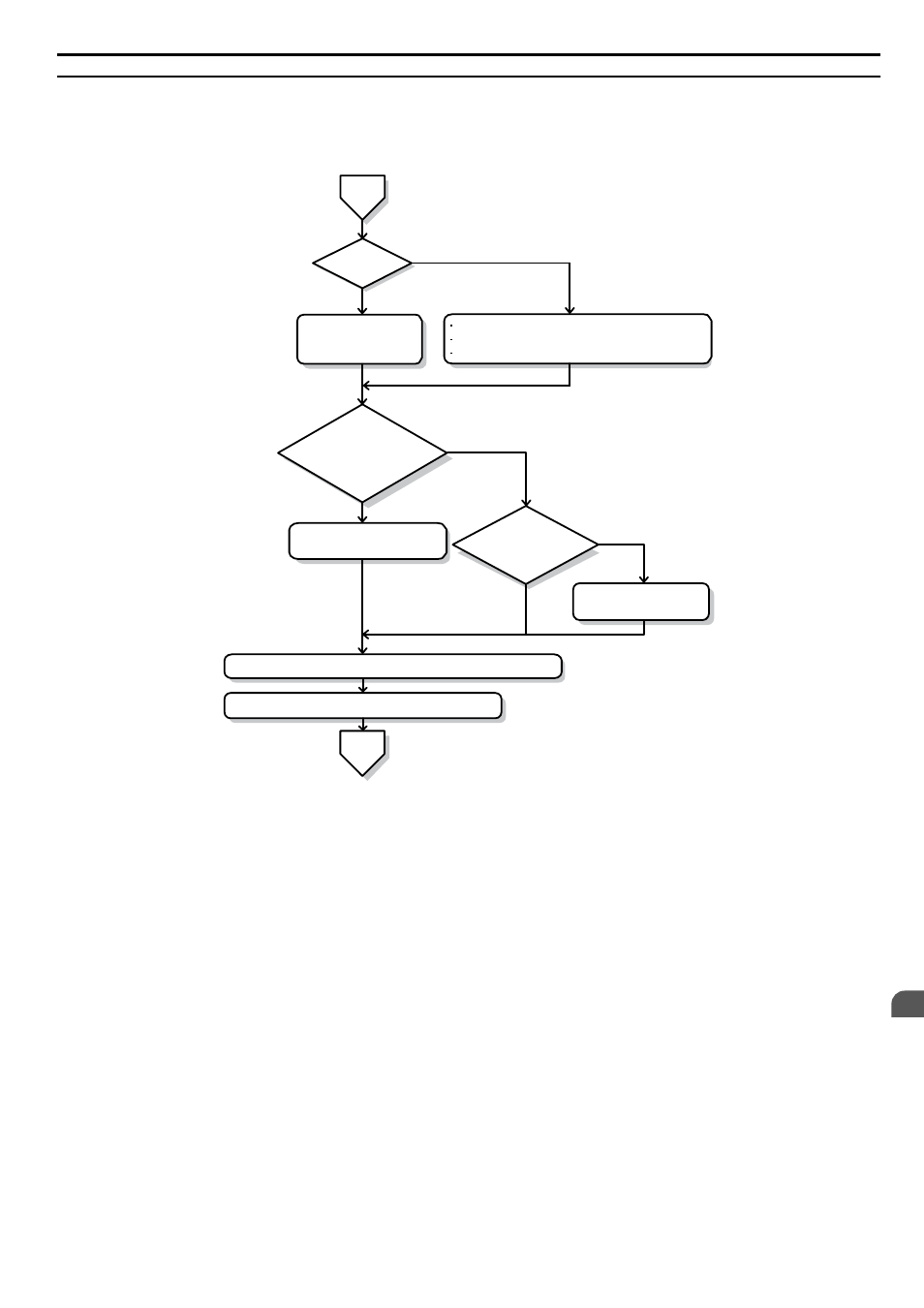

Figure 4.5 Configuration simple du moteur avec économie d'énergie ou recherche de vitesse

4.3 Diagrammes de démarrage

YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C)

91

4

Prog. démarrage et fonctionnement
