Raccordement électrique

SMA Solar Technology AG

42

SMC46-60A11-IA-fr-81

Instructions d’installation

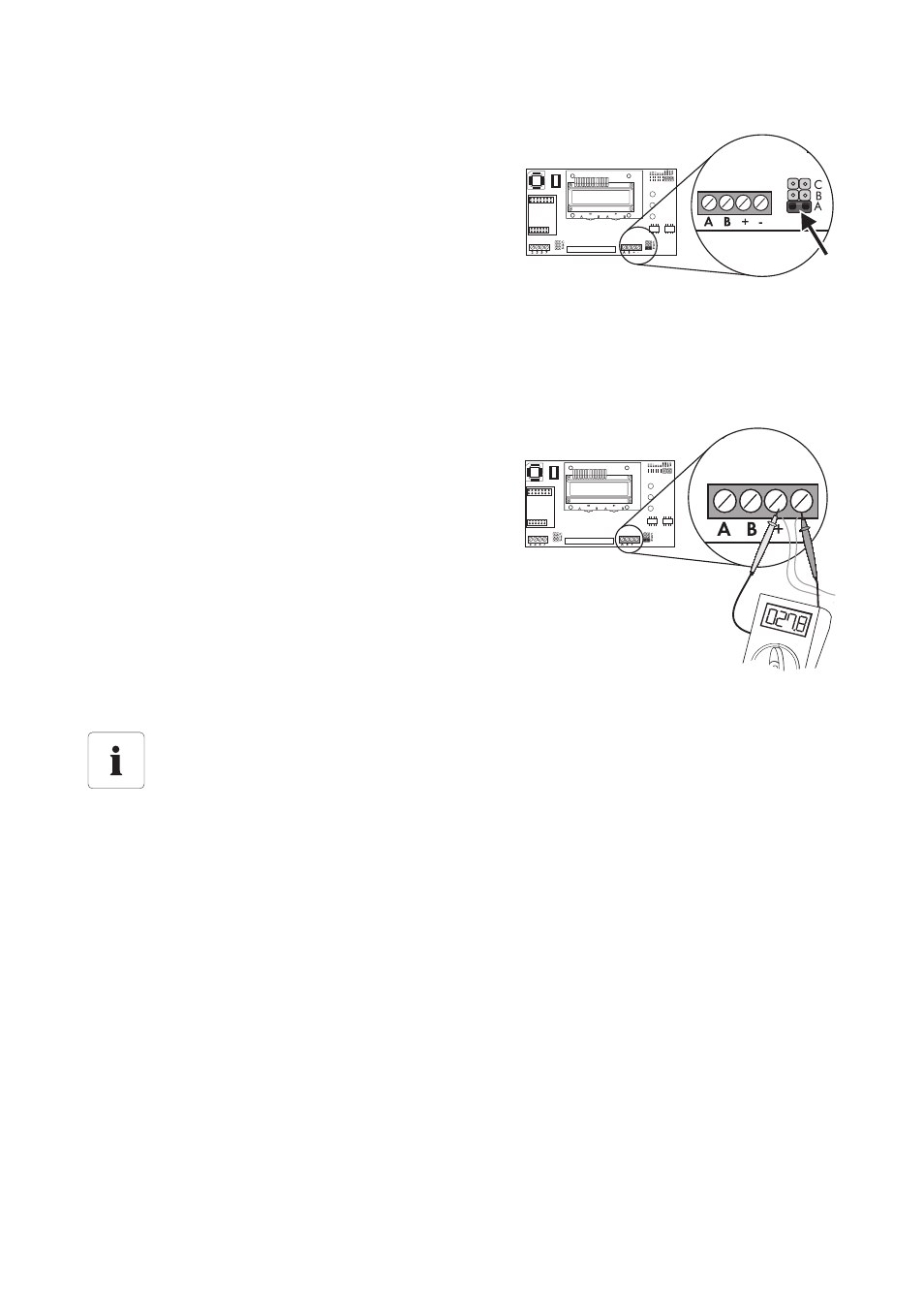

8. Sur l’onduleur du milieu uniquement, (celui doté

de deux fils par borne), enfichez l’un des cavaliers
fournis sur le plus bas des ports représentés à
droite.
N’enfichez pas les cavaliers sur le port le plus bas
des deux autres onduleurs.
ou
Pontez les bornes à vis A et B sur l’onduleur du

milieu à l’aide d’un cavalier.
Ne pontez pas les bornes à vis « A » et « B » des
deux autres onduleurs !

9. Dans l’onduleur du milieu, mesurez la résistance

entre le pôle positif et le pôle négatif du répartiteur.
☑ Si la résistance est d’environ 27,8 k Ω

(± 370 Ω ), cela signifie que le SMA Power
Balancer est correctement raccordé. Dans le
cas contraire, vérifiez le câblage.

10. Fermez tous les onduleurs comme décrit au chapitre 7.3 « Fermeture de l’onduleur » (page 53).

Raccordement aux Sunny Mini Central 9000TL, 10000TL ou 11000TL
Pour pouvoir raccorder un SMA Power Balancer avec un Sunny Mini Central 9000TL,
10000TL ou 11000TL, le Sunny Mini Central 4600A, 5000A ou 6000A doit être équipé
d’un connecteur spécial. Le raccordement de trois onduleurs se fait alors avec un câble de
connexion spécial.
Vous pouvez vous procurer la fiche de raccordement et le câble de raccordement auprès
de SMA Solar Technology AG ou de votre commerçant. Vous trouverez au chapitre 12
« Accessoires » (page 82) l
es numéros de commande SMA.
