Surveillance de l'installation
SUNNY MATRIX
Guide rapide - comment créer un diaporama
FR

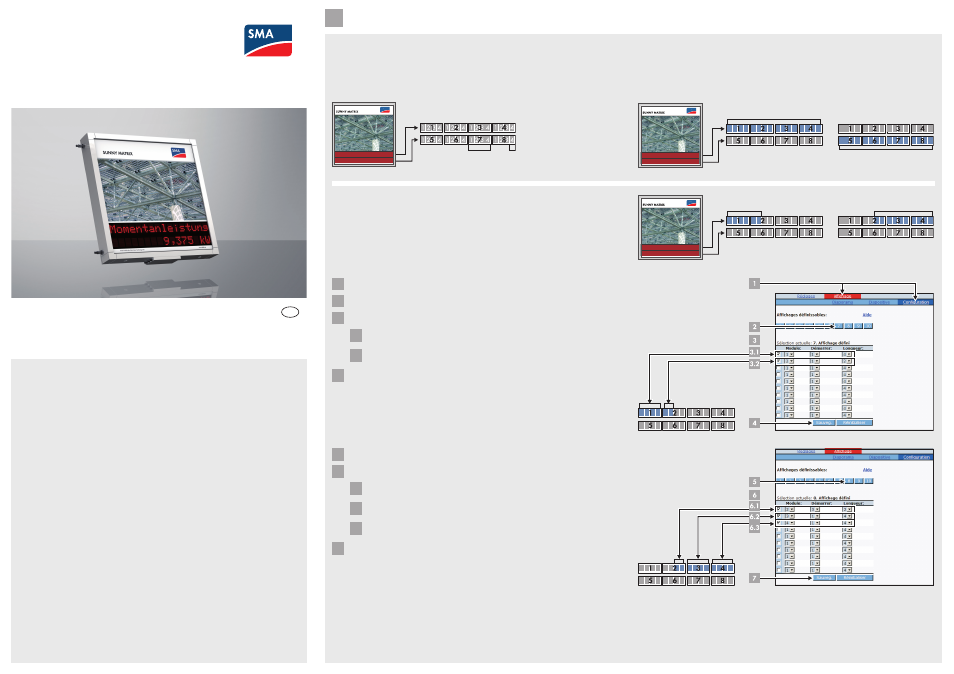

Signification des zones d'affichage :
Chaque zone d'affichage de la Sunny Matrix est composée de modules. Chaque module est
composé de quatre positions. La Sunny Matrix peut montrer un caractère dans chaque position.
Avec les modules et positions vous pouvez composer des zones d'affichage avec des longueurs
différentes. Les modules de la Sunny Matrix sont toujours numérotés de gauche à droite et de
haut en bas. Vous en aurez besoin de cette numérotation pour composer les zones d'affichage.
La Sunny Matrix est livrée avec des zones d'affichage prédéfinies et marquées sur la feuille de
configuration incluse.
En général, chaque ligne de modules est prédéfinie comme une zone d'affichage. Le prochaine
exemple montre la zone d'affichage généralement prédéfinie d'une Sunny Matrix avec deux
lignes ayant chacune quatre modules :
Définition d'une zone d'affichage (exemple) :
Les prochaines zones d'affichage doivent être définies :
• Une zone d'affichage doit être enregistrée à [7] et composée de ces modules : module 1
avec positions 1 jusqu'à 4 et module 2 avec positions 1 et 2.
• Une zone d'affichage doit être enregistrée à [8] et composée de ces modules : module 2
avec positions 3 jusqu'à 4; module 3 avec positions 1 jusqu'à 4 et module 4 avec positions
1 jusqu'à 4.
1 Sélectionnez « Affichage > Configuration ».
2 Dans « Affichages définissables » sélectionnez [7].
3 Définir une zone d'affichage :
3.1
Activez le premier champ et sélectionnez les configurations suivantes dans les menus
déroulants : « Module » : 1 ; « Démarrer » 1 et « Longueur » 4.
3.2
Activez le prochain champ et sélectionnez les configurations suivantes dans les menus
déroulants : « Module » 2 ; « Démarrer » 1 et « Longueur » 2.
4 Cliquez sur [Sauveg.].
5 Sélectionnez [8] sur le champ « Affichages définissables ».
6 Définir une zone d'affichage :
6.1 Activez le premier champ et sélectionnez les configurations suivantes dans les menus
déroulants : « Module » 2 ; « Démarrer » 3 et « Longueur » 2.
6.2 Activez le prochain champ et sélectionnez les configurations suivantes dans les menus
déroulants : « Module » 3 ; « Démarrer » 1 et « Longueur » 4.
6.3 Activez le prochain champ et sélectionnez les configurations suivantes dans les menus
déroulants : « Module » 4; « Démarrer » 1 et « Longueur » 4.
7 Cliquez sur [Sauveg.].
SMA France S.A.S.
Le Parc Technologique de Lyon
240 Allée Jacques Monod - Bât. M2
69791 Saint Priest cedex
www.SMA-France.com
Service en Ligne de SMA
Onduleur: +33 4 72 09 04 40
Communication: +33 4 72 09 04 41
Fax: +33 4 72 22 97 10
E-mail: [email protected]
En cas de problèmes techniques concernant nos produits, prenez contact avec le Service
en Ligne SMA. Nous avons besoin des données suivantes afin de pouvoir vous aider de
manière ciblée :
• Type d'onduleur
• Type d'interface de communication entre la Sunny WebBox et les onduleurs
• Version du micrologiciel de la Sunny Matrix
• Numéro de série de la platine système de la Sunny Matrix
• Numéro de série de la Sunny Matrix
CoNTACT
DÉFINITIoN D'UNE ZoNE D'AFFICHAGE
A
Numérotation des modules et positions :
Module
Zone d'affichage [1]
Zone d'affichage [7]
Zone d'affichage [2]
Zone d'affichage [8]
Position
