SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
PModul-IFR094510
13

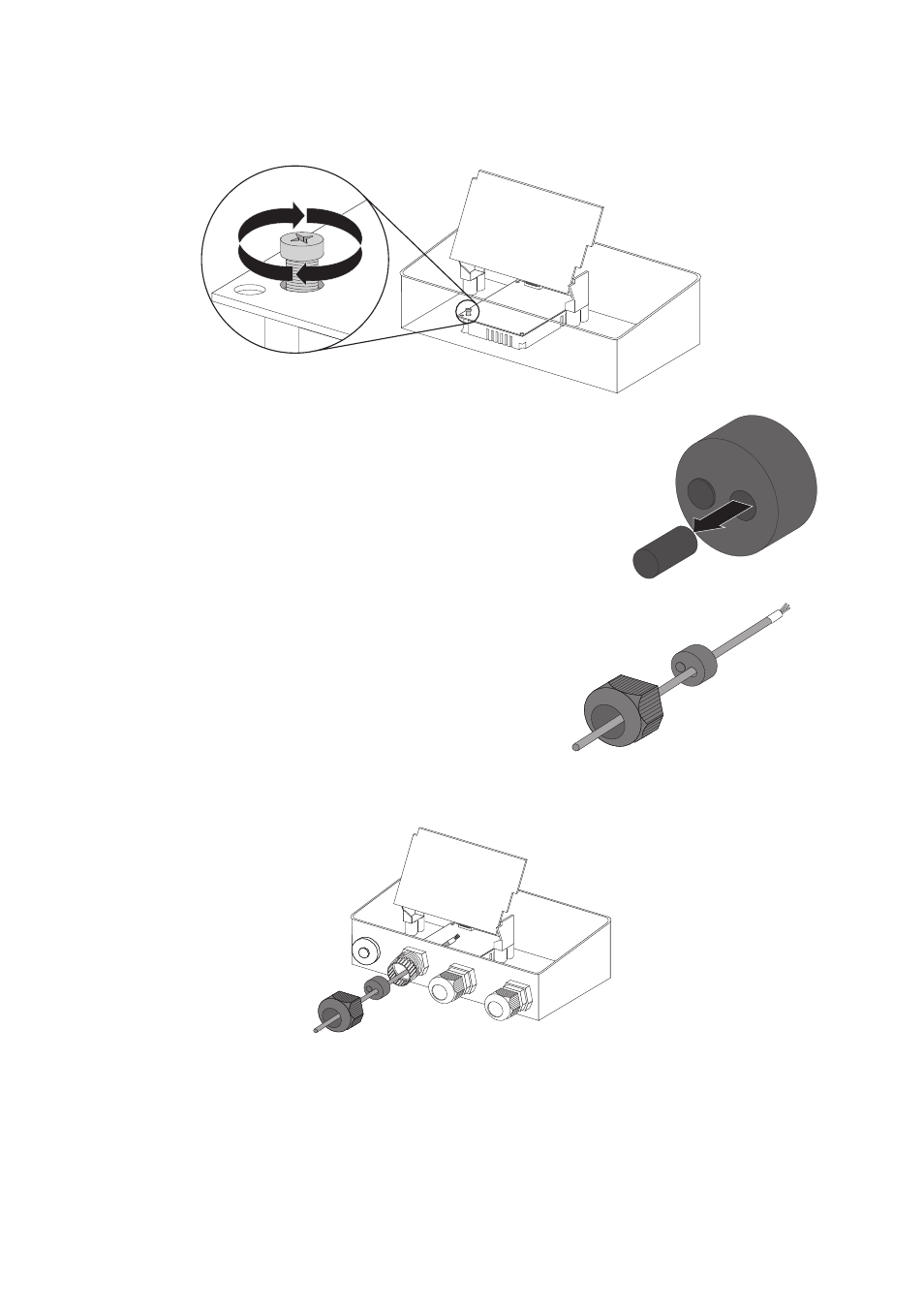

13. Vissez le Power Modul avec la vis.
14. Retirez un des plots de remplissage.
15. Insérez le câble dans l'écrou et le joint.
16. Faites passer l'extrémité du câble dans l'onduleur par le presse-étoupe.
17. Insérez le joint dans le presse-étoupe.
18. Vissez l'écrou du presse-étoupe sans trop serrer.
19. Reliez les fils aux bornes à vis du connecteur. La polarité est arbitraire.
20. Fermez les bornes à ressort.
