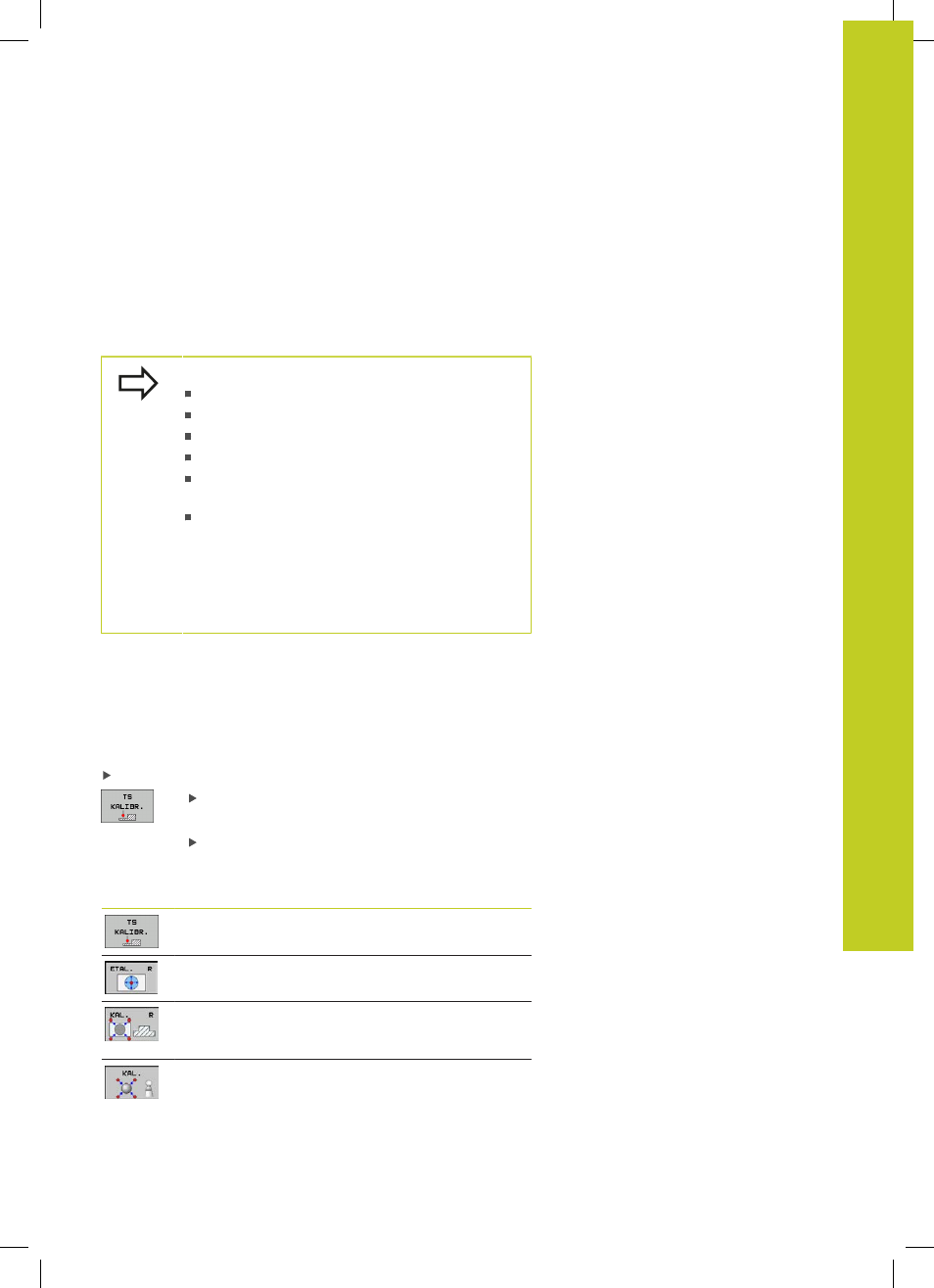

Etalonner un palpeur 3D (option de logiciel Fonctions Touch probe) 14.7
14
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
467
14.7
Etalonner un palpeur 3D (option de
logiciel Fonctions Touch probe)
Introduction
Pour déterminer exactement le point de commutation réel d'un
palpeur 3D, vous devez l'étalonner. Sinon, la TNC n'est pas en
mesure de fournir des résultats de mesure précis.
Vous devez toujours étalonner le palpeur lors :
de la mise en service
d'une rupture de la tige de palpage
du changement de la tige de palpage
d'une modification de l'avance de palpage
d'instabilités dues, par exemple, à un
échauffement de la machine
d'une modification de l'axe d'outil actif
Si vous appuyez sur la softkey OK après une
opération d'étalonnage, les valeurs d'étalonnage sont
prises en compte pour le palpeur actif. Les données
d'outils actualisées sont actives immédiatement, un
nouvel appel d'outil n'est pas nécessaire.
Lors de l'étalonnage, la TNC calcule la longueur „effective“ de la
tige de palpage ainsi que le rayon „effectif“ de la bille de palpage.
Pour étalonner le palpeur 3D, fixez sur la table de la machine une
bague étalon ou un tenon d'épaisseur connue et de rayon connu.
La TNC dispose de cycles d'étalonnage pour l'étalonnage de
longueur et de rayon :
Sélectionner la softkey FONCTION DE PALPAGE.
Afficher les cycles d'étalonnage : appuyer sur
ETAL. TS.
Sélectionner le cycle d'étalonnage
Cycles d'étalonnage de la TNC
Softkey
Fonction
Page
Etalonner la longueur
Déterminer le rayon et l'excentrement
avec une bague d'étalonnage
Déterminer le rayon et l'excentrement
avec un tenon ou un tampon de
calibration
Déterminer le rayon et l'excentrement
avec une bille d'étalonnage
