13.6 Etalonner un palpeur 3D (option de logiciel Fonctions Touch probe)
13
438
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
Etalonner le rayon effectif et compenser le désaxage
du palpeur
HEIDENHAIN ne garantit le bon fonctionnement
des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
Vous ne pouvez déterminer le désaxage qu'avec le
palpeur approprié.
Si vous exécutez un étalonnage extérieur, vous devez
prépositionner le palpeur au centre et au dessus de
la bille d'étalonnage ou du tampon de calibration.
Veillez à ce que les positions soit accostées sans
risque de collision.

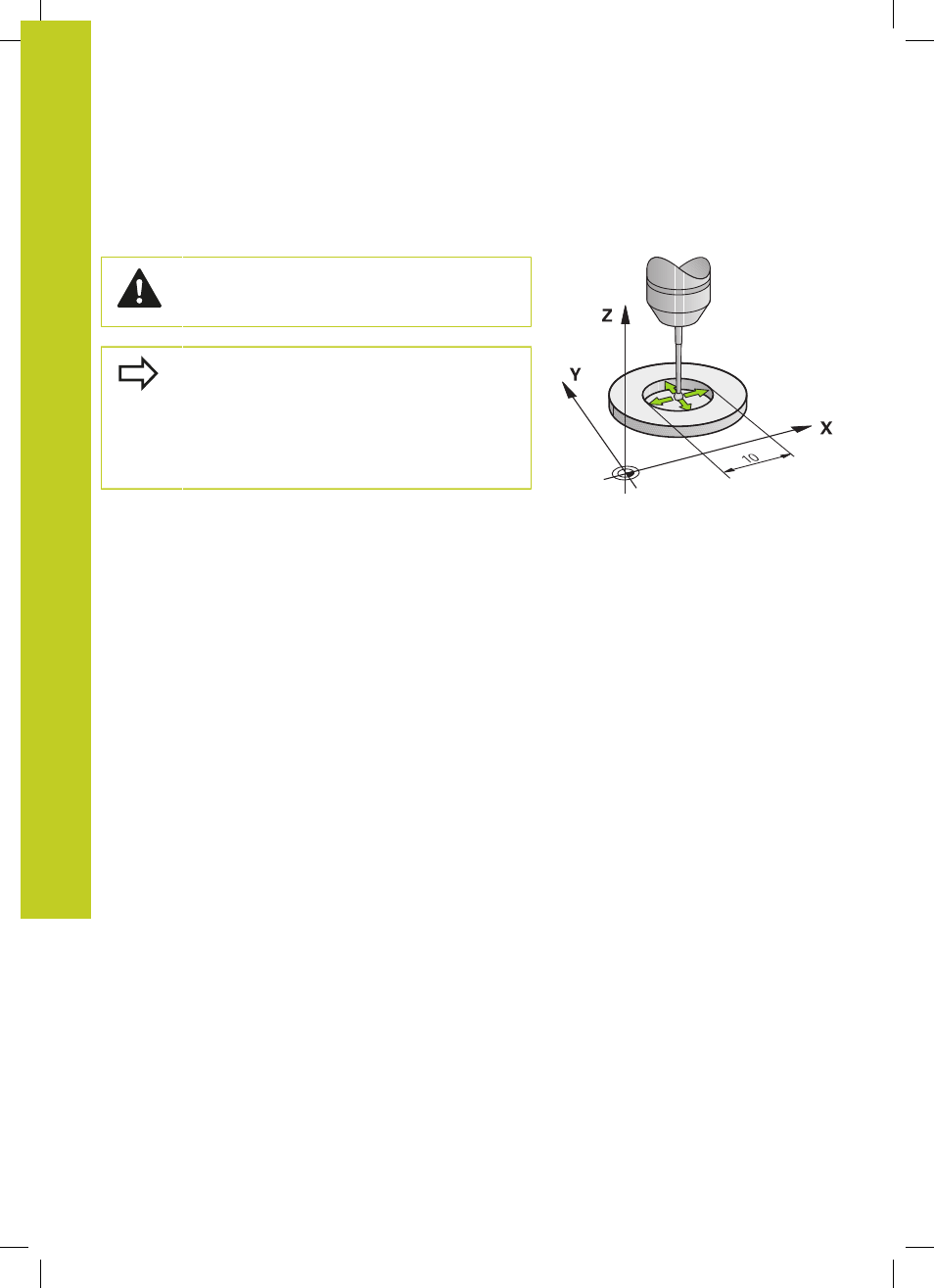

La TNC exécute une routine de palpage automatique lors de
l'étalonnage du rayon de la bille. Lors de la première opération, la
TNC détermine le centre de la bague d'étalonnage ou du tenon
(mesure grossière) et positionne le palpeur au centre. Le rayon
de la bille est ensuite déterminé lors de l'opération d'étalonnage
(mesure fine) proprement dit. Dans le cas où le palpeur permet une
mesure avec rotation à 180°, le désaxage est alors déterminé dans
une opération ultérieure.
Les caractéristiques d'orientation de votre palpeur sont déjà
prédéfinies pour les palpeurs HEIDENHAIN. D'autres palpeurs
peuvent être configurés par le constructeur de la machine.
Normalement, l'axe du palpeur n'est pas aligné exactement sur
l'axe de broche. La fonction d'étalonnage peut déterminer et
compenser par calcul le décalage entre l'axe du palpeur et l'axe de
broche au moyen d'une mesure avec une rotation de 180°.
