Principes de base
4
+Y
+X
+Z
–Z
–Y
–X
Z
X
Principes de base
Si les termes suivants vous sont familiers (système de
coordonnées, mesure incrémentale, mesure absolue, position
effective et chemin restant), sautez ce chapitre.
1) d'après le mathématicien et philosophe français René
Descartes, en latin Renatus Cartesius (1596 à 1650)
Division

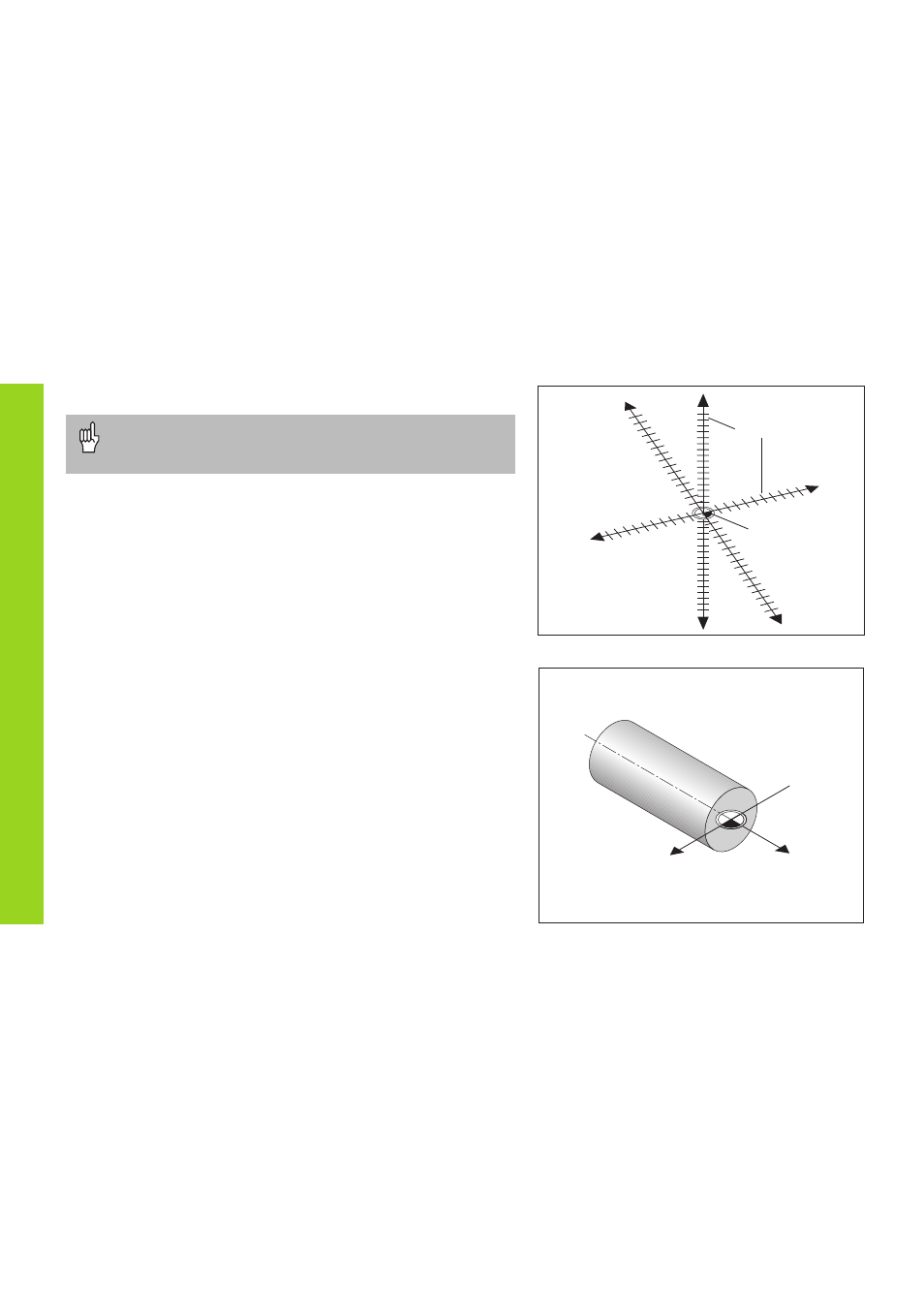

Système de coordonnées
Pour décrire la géométrie d'une pièce, on utilise un système de
coordonnées rectangulaires (système de coordonnées cartésiennes
1) .
Le système de coordonnées se compose des trois axes de
coordonnées X, Y et Z perpendiculaires entre eux et qui se rejoignent
en un point appelé point zéro du système de coordonnées.
Les axes de coordonnées comporte une division (dont l'unité est en
général le mm) permettant de déterminer des points -relatifs au point
zéro- dans l'espace.
Pour déterminer les positions sur la pièce, on pose de manière abstraite
le système de coordonnées sur celle-ci.
Avec des pièces de tournage, (pièces avec rotation symétrique), l'axe Z
coïncide avec l'axe de rotation. L'axe X est dirigé dans le sens du rayon
ou du diamètre. Les données de l'axe Y ne sont pas nécessaires pour
les pièces de tournage dans la mesure où elles décriraient les mêmes
valeurs que celles de l'axe X.
Point zéro ou origine
