Principes de base
9
Z

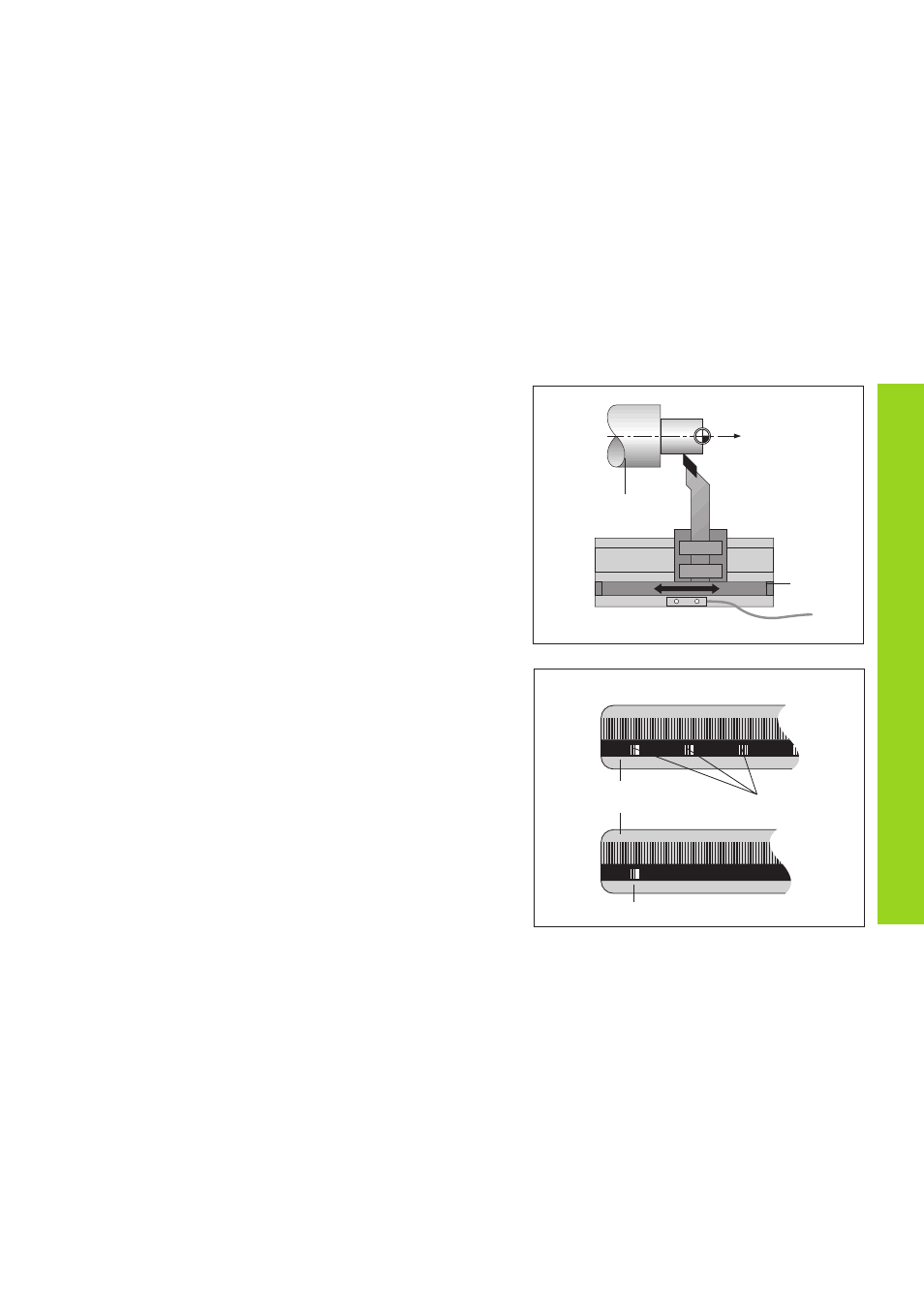

Systèmes de mesure de déplacement
Les systèmes de mesure de déplacement transforment les déplace-
ments des axes de la machine en signaux électriques. La visualisation
de cotes ND traite ces signaux, communique la position effective des
axes de la machine et affiche cette position sous forme numérique.
Lors d'une coupure de courant, la relation entre la position des
chariots de la machine et la position effective calculée est perdue.
Grâces aux marques de référence des systèmes de mesure de
déplacement et à l'automatisme REF de la visualisation de cotes ND,
vous pouvez rétablir sans problème cette relation après la remise sous
tension. Pièce
Marques de référence
Les systèmes de mesure de déplacement comportent une ou
plusieurs marques de référence. A leur franchissement, ces marques
génèrent un signal qui définit pour la visualisation de cotes ND la
position de la règle comme point de référence (point de référence
règle = point de référence machine).
Lors du franchissement de ces points de référence, la visualisation de
cotes ND retrouve à l'aide de l'automatisme REF les relations entre les
positions des chariots d'axes et les valeurs d'affichage que vous avez
définies précédemment. Grâce aux systèmes de mesure linéaire avec
marques de référence à distances codées, il vous suffit pour cela de
déplacer les axes de la machine sur 20 mm max.
Système de
mesure de
déplacement
Règle de mesure à l'intérieur du
système de mesure linéaire
Marque de référence
Marques de référence
à distances codées
