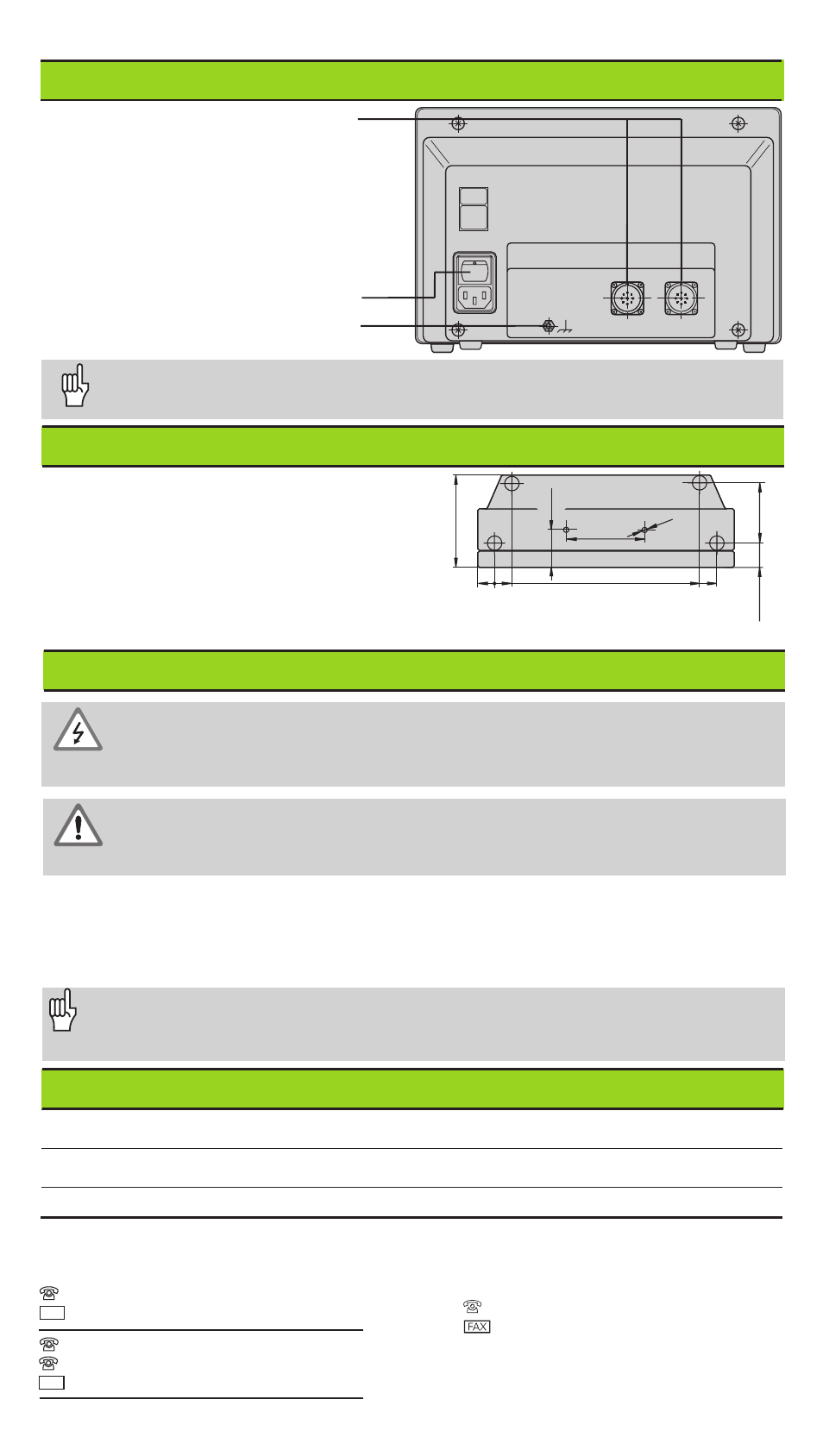

Face arrière
X 2 X 1
Mise à la terre
Commutateur secteur
Entrées pour deux systèmes de mesure
linéaire HEIDENHAIN
avec signaux de sortie sinusoïdaux
(7µA
CC
à 16 µA
CC
),
câble de raccordement
longueur 30 m max.,
fréquence d'entrée max. 100 kHz
Tension d'alimentation et raccordement secteur
Pose et fixation
Vous pouvez fixer la visualisation à plat ou
sur un pied orientable de HEIDENHAIN
(Id.-Nr. 281 619 01) au moyen de vis M4.
Risque de décharge électrique!
Avant l'ouverture du boîtier, retirer la prise secteur.
Raccorder à la terre! La mise à la terre ne doit jamais être interrompue.
Alimentation à découpage à sélection automatique de la tension au primaire.
Plage de tension 100 V à 240 V (– 15 % à + 10 %), fréquence 48 Hz à 62 Hz,
Consommation 9 W typ., fusible secteur F 1 A dans l'appareil.
Section min. du câble secteur: 0,75 mm
2
Pour améliorer l'antiparasitage, reliez la prise de terre sur la face arrière de
l'appareil au point de terre central de la machine (section min. du câble de
liaison: 6 mm
2
)
Conditions d'environnement
Plage température Travail: 0 °C à + 45 °C; stockage –30 °C à +70 °C
Humidité Moyenne annuelle: F
rel
< 75 %; humidité max.: F
rel,max
< 90 %
Poids 2,3 kg
Danger pour les composants internes!
Ne brancher ou débrancher les connecteurs qu'après mise hors tension.
N'utiliser que des fusibles de rechange conformes aux fusibles d'origine.
56
± 0.2
2.204
± .008"
93+2
3.66+.08"
29+0.5
1.14+.02"
20
.79"
0
21
± 0.2
1
± .008"
209
± 0.2
8.228
± .008"
230
± 0.2
9.055
± .008"
92
3.622"
M4
43.3
1.704"
Les interfaces X1 et X2 sont conformes à l'"isolation électrique du secteur"
selon EN 50 178.
