Sortie des données
Vous disposez de deux possibilités pour restituer les données:
➤ Fonction PRINT: appuyez sur la touche MOD (cette fonction peut être bloquée à
l'aide du paramètre de P86); ou
➤ introduisez l'instruction STX (CTRL B à partir de l'entrée RXD).
Un câble de liaison (ex. vers un PC) est livrable par HEIDENHAIN
(Id.-Nr. 274 545 ..); longueurs du câble jusqu'à 20 m.
Paramètres de fonctionnement pour la sortie des données: P50, P51

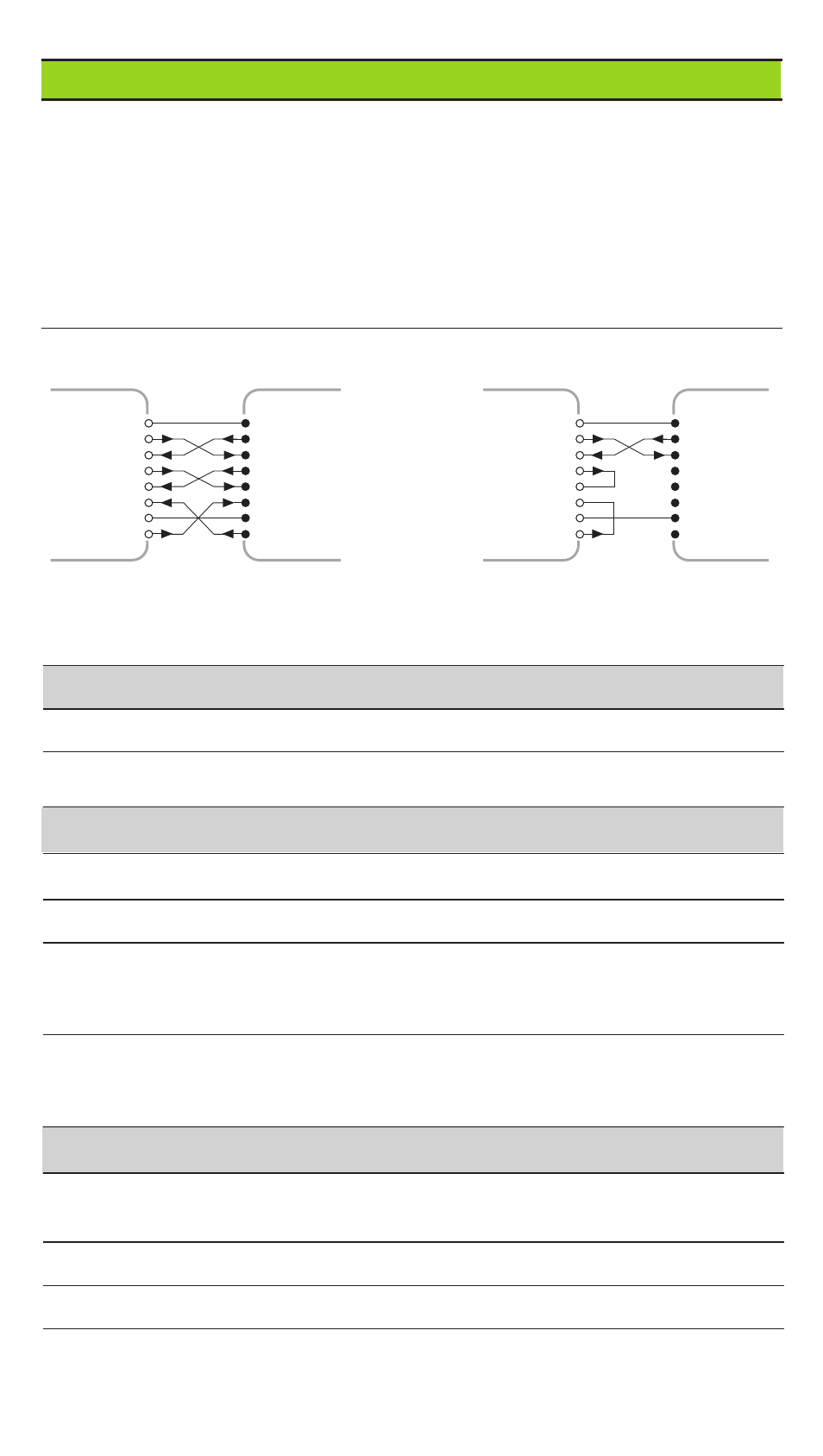

Câblage et distribution des raccordements
Le câble est soit complet (à gauche), soit partiel seulement (à droite)
CHASSIS GND: masse boîtier, TXD: données émission, RXD: données réception,
RTS: demande émission, CTS: prêt à émettre, DSR: unité de transmission prête,
SIGNAL GND: masse 0V, DTR: appareil réception des données prêt
Signaux Niveau signal „actif“ Niveau signal „inactif“
TXD, RXD –3V à –15V +3V à +15V
RTS, CTS, DSR, DTR +3V à +15V –3V à –15V
Format de transmission et caractères de contrôle
Transmission en code ASCII
Mot de données 1 bit start, 7 bits données, bit parité (par. paire), 2 bits de stop
Caractère Appeler valeur mesure: STX (CTRL B), interrupt. DC3 (CTRL S),
de contrôle poursuite DC1 (CTRL Q),
éloigner message d'erreur: ENQ (CTRL E)
Suite chronol. • Signe • Val. numérique avec point décimal • Espace
• Unité (espace = mm, " = pouce, ? = perturbation)
• 2 signes vides • Retour chariot • Nb d'interlignes
Durées de mémorisation et de transmission
La durée de transmission des données dépend de la vitesse en baud choisie et du
nombre d'interlignes supplémentaires insérés.
Signal mémorisation Mémorisation après Transmission après
STX (CTRL B)
≤
1 ms
≤
23 ms
PRINT
≤
22 ms
≤
44 ms
