Entretien
Entretien
Inspection de la tension de la courroie d’entraînement
6. Notez le trait de division sur la règle qui est aligné avec le
rebord inférieur de la courroie. Cette position correspond à la
force nulle.
7. Placez la base du calibre de tension contre la surface
inférieure de la courroie, la plus près possible de la règle ou
du ruban.

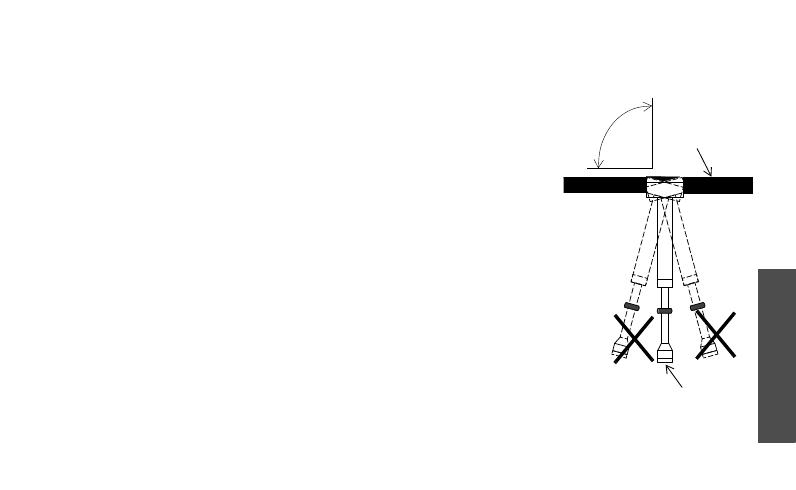

8. En gardant le calibre de tension perpendiculaire à la surface
de la courroie et parallèle à sa longueur, poussez le plongeur
vers le haut jusqu’à ce que le petit joint torique entre en
contact avec le corps du calibre de tension.
9. Assurez-vous que le calibre de tension est appuyé contre la
courroie et notez le trait de division sur la règle qui est
maintenant aligné avec le rebord inférieur de la courroie.
Cette position correspond à une force de 4,5 kg (10 lb).
10. Pour calculer la tension de la courroie (fléchissement),
soustrayez la plus petite mesure de la plus grande mesure et
enregistrez-la.
Poussez le plongeur
intérieur.
90°
Courroie
d’entraînement
