DAC-1721 - Double Convertisseur AES vers Analogique
Notice d’installation et d’Utilisation
M698-9910-100
juillet 2002
DAC-1721
Introduction
Le DAC-1721 est un double convertisseur audio de haute
qualité. Il permet la conversion numérique vers analogique de
deux signaux numériques AES en deux signaux audio
analogique stéréo. Le taux d’échantillonnage d’entrée peut
varier de 32 à 96 kHz. Un générateur de tonalité EBU interne
facilite l’alignement des niveaux audio. Les niveaux de sortie
audio analogiques sont configurables individuellement. Un
étage de dé-accentuation 50/15 µs est sélectionnable en
manuel ou automatique en fonction du bit d’état de voie. Une
DEL visualise l’état du module. Le DAC-1721 s'intègre dans
un châssis (DENSITÉ) avec un module connecteur arrière
double correspondant au standard audio numérique utilisé :
AES3 ou AES3-id.
Caractéristiques
•
Double entrée numérique AES3, AES3-id ou S/PDIF
•
Double sortie stéréo analogique
•
Réglage du 0 dBFS de 0 à +24 dBu
•
Conversion numérique analogique 24 bits
•
Taux d’échantillonnage de 32 à 96 kHz
•
Réglage des niveaux de -96 à +12 dB (pas de 0.5 dB)
•
Coupure du signal douce
•
Seuils présence et surcharge réglables
•
Générateur de tonalité EBU
•
Désaccentuation numérique 50/15 µs
•
Paramétrage des alarmes
•
DEL de signalisation d’état
Microcontroller
Rem Control
Select
Status
SORTIES
ANALOGIQUE
ENTREES
AES
(110 ou 75 Ohm)
Tone
Generator
AES 1
R1
AES
Receiver
L1
24-bit
DAC
R2
L2
AES 2

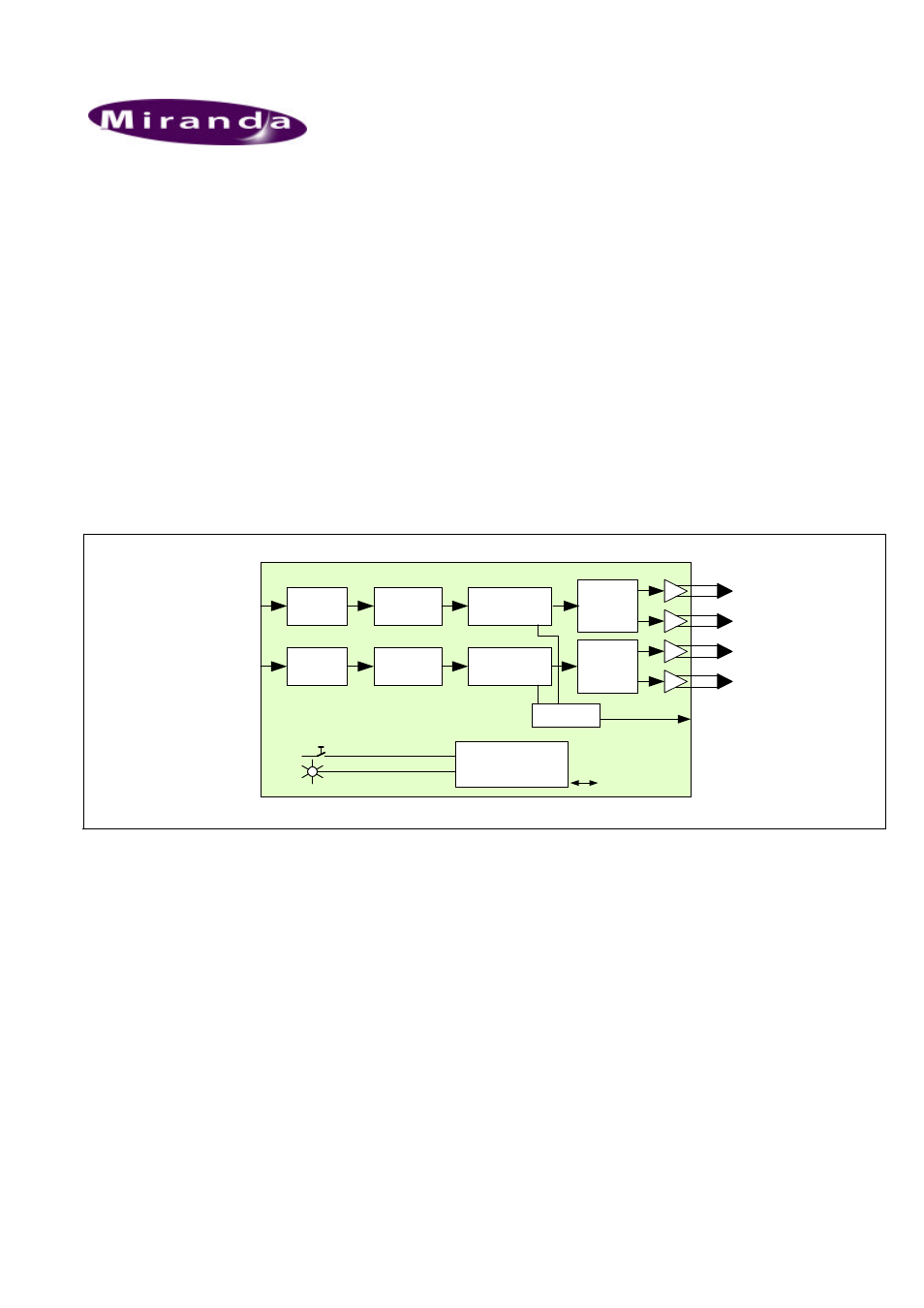

DAC-1721 Synoptique
AES
Receiver
24-bit
DAC
Level & Mute
Level & Mute
Tone
Generator
MNTR Monitoring
Interne
Spécifications
Entrées (2)
AES3
Niveau: ................ 0,2 à 7 Vcc
Terminaison: ............. 110 O symétrique
AES3-id (S/PDIF compatible)
Niveau: ...................... 0,2 à 2 Vcc
Impédance:................ 75 O asymétrique
Désadaptation : ......... > 15 dB jusqu’à 12 MHz
Sorties (4)
Signal: ...................... audio analogique symétrique
Impédance:................ < 50 O
Niveau Max:............... +24 dBu / 600 O
Traitement du signal
Quantification: ........... 24 bits
Echantillonnage: ........ 20 à 50 kHz (sur-échantillonnage x128)
.................................. 50 à 100 kHz (x64)
Rapport S/B: .............. 116 dB pondéré A
Distorsion: ...........................- 96 dB
Diaphonie: ...........................-100 dB (20 Hz to 20kHz)
0 dBFS: ...............................0 to +24 dBu (pas de 1 dB)
Réponse en fréquence: ......± 0,2dB (20 Hz to 20 kHz)
Désaccentuation: ................± 0,3dB (50/15
µ
sec)
Temps de propagation: ......670
µ
sec @ 48 kHz (˜ 32/FS)
Générateur: .........................1 kHz canal gauche haché
EBU R49 (250 ms/3 s)
Divers
Seuil présence signal .........de –72 à –54 dBFS (pas 6 dB)
Temps absence signal : ......de 0 à 255 s (pas 1 s)
Sorties GPI .........................< 40 mA
Consommation : ..................4,3 W
Les caractéristiques ci-incluses peuvent être modifiées sans préavis et ne correspondent pas à des obligations contractuelles.
