6
Alimentation
4VAC
STP AWG #4
Capteur
entrée alarme
jusqu’à 8
Sirène
Gyrophare
sortie alarme
jusqu’à 4
BNC
Sortie alarme
 ~
Entrée alarme
 ~ 4
Alimentation
4VAC
Dome+
Dome–
Sortie alarme
3 ~ 4
Entrée alarme
5 ~ 8
Moniteur
RS-485
Mode Semi-Duplex: RX+(TX+), RX–(TX–)
RS-4
Mode Simplex: (RX+), (RX–)
Mode Duplex: RX+(TX+), RX–(TX–), (RX+), (RX–)
Panneau arrière
J-Box Dome
RS485(+) DOME + RX+(TX+)
RS485(-)
DOME - RX-(TX-)
Panneau arrière
Pupitre de commande maître Pupitre de commande esclave
3.2 Configuration principale du système de la caméra dôme Fastrax III

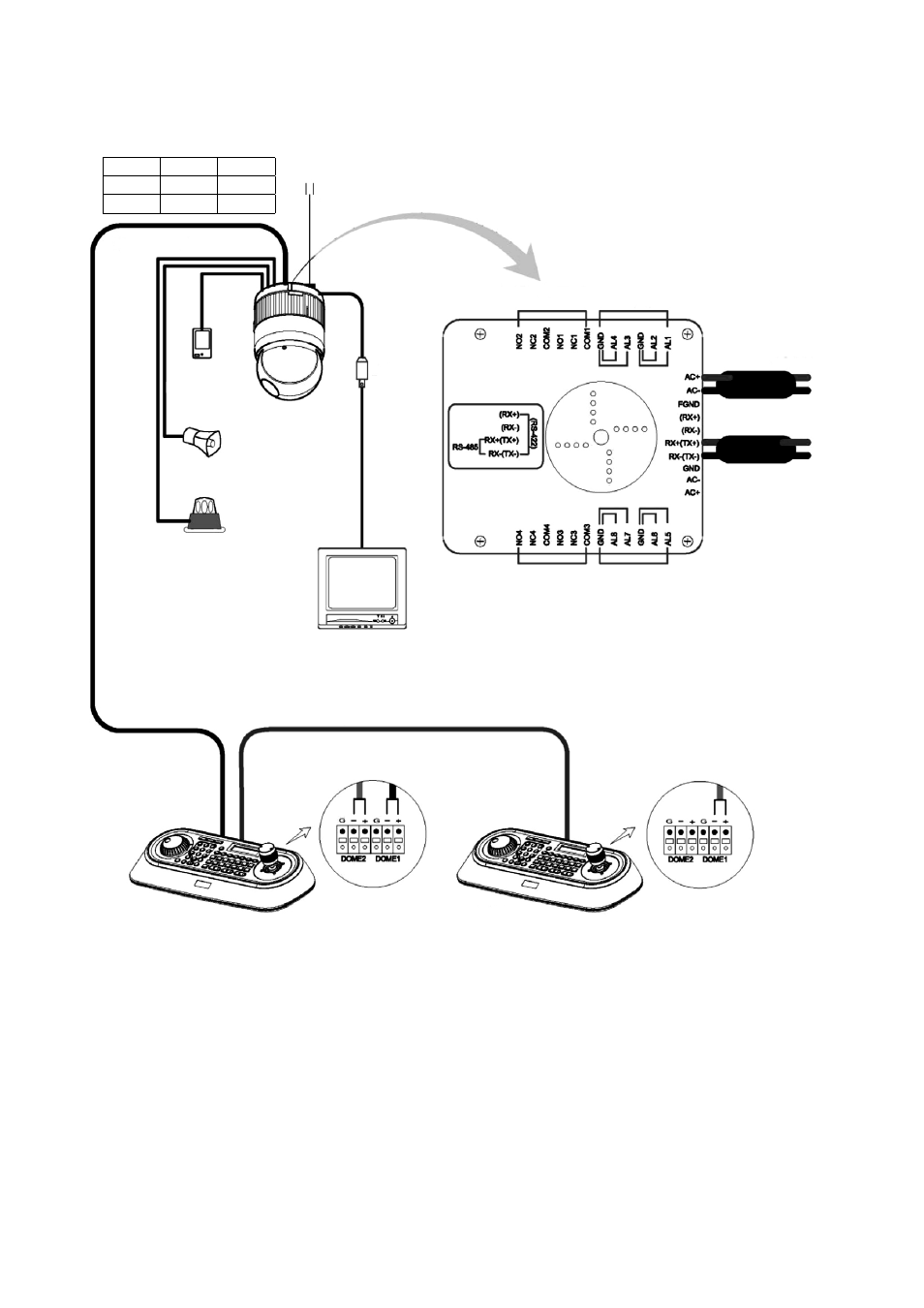

Schéma 4 - Installation principale
L’installation de la caméra dôme ne doit être effectuée que par un personnel qualifié conformément aux exigences électriques et mécaniques en vigueur sur
le lieu de l’installation. L’installation du système est décrite dans les schémas 4 à 9.
