1 DESCRIPTION DU PRODUIT
DigiWolf est un débitmètre à palettes alimenté par une batterie capable de mesurer le débit d'un fluide dans un circuit hydraulique, et de visualiser
les résultats de la mesure sur l'afficheur dont il est doté.
1.1 Utilisation prévue
Dispositif conçu pour être monté sur des machines agricoles de désherbage et pulvérisation.
L’appareillage est conçu et fabriqué conformément à la norme EN ISO 14982 (Compatibilité électromagnétique - machines agri-
coles et équipements forestiers), harmonisée à la Directive 2004/108/CE.
Le débitmètre ne doit absolument pas être utilisé pour mesurer le passage d'hydrocarbures, de liquides inflammables, explosifs
ou toxiques. Le débitmètre n'est pas adapté pour un contact avec des liquides alimentaires.
2 MONTAGE DU DÉBITMÈTRE
Installez le débitmètre à au moins 20 cm des éléments qui peuvent provoquer des turbulences à l’intérieur du conduit (vannes, courbes, goulots, etc.).
Le débitmètre peut être installé en position horizontale ou verticale.
ATTENTION :
- Ne montez pas le débitmètre avec le connecteur tourné vers le bas (Fig. 1).
- L’installation doit prévoir un système de filtration avec un filtre d'au moins 50 mesh, et une vanne de sécurité qui limite la pres-
sion d'utilisation à la maximum prévue (Tabl. 2 - Par. 2.3.1).
OK NO! OK OK
Montez le débitmètre en utilisant les fixations prévues à cet effet (Fig. 2) : insérez les boulons (M8) aux endroits prévus, puis bloquez-les de telle
façon qu'ils ne puissent pas sortir.
Le corps du débitmètre devra être monté avec la flèche de l'étiquette tournée dans la direction du flux.
APPROXIMATE CONSTANT
XXX
APPRO XIMAT E CON STANT XXX
INTRODUCTION

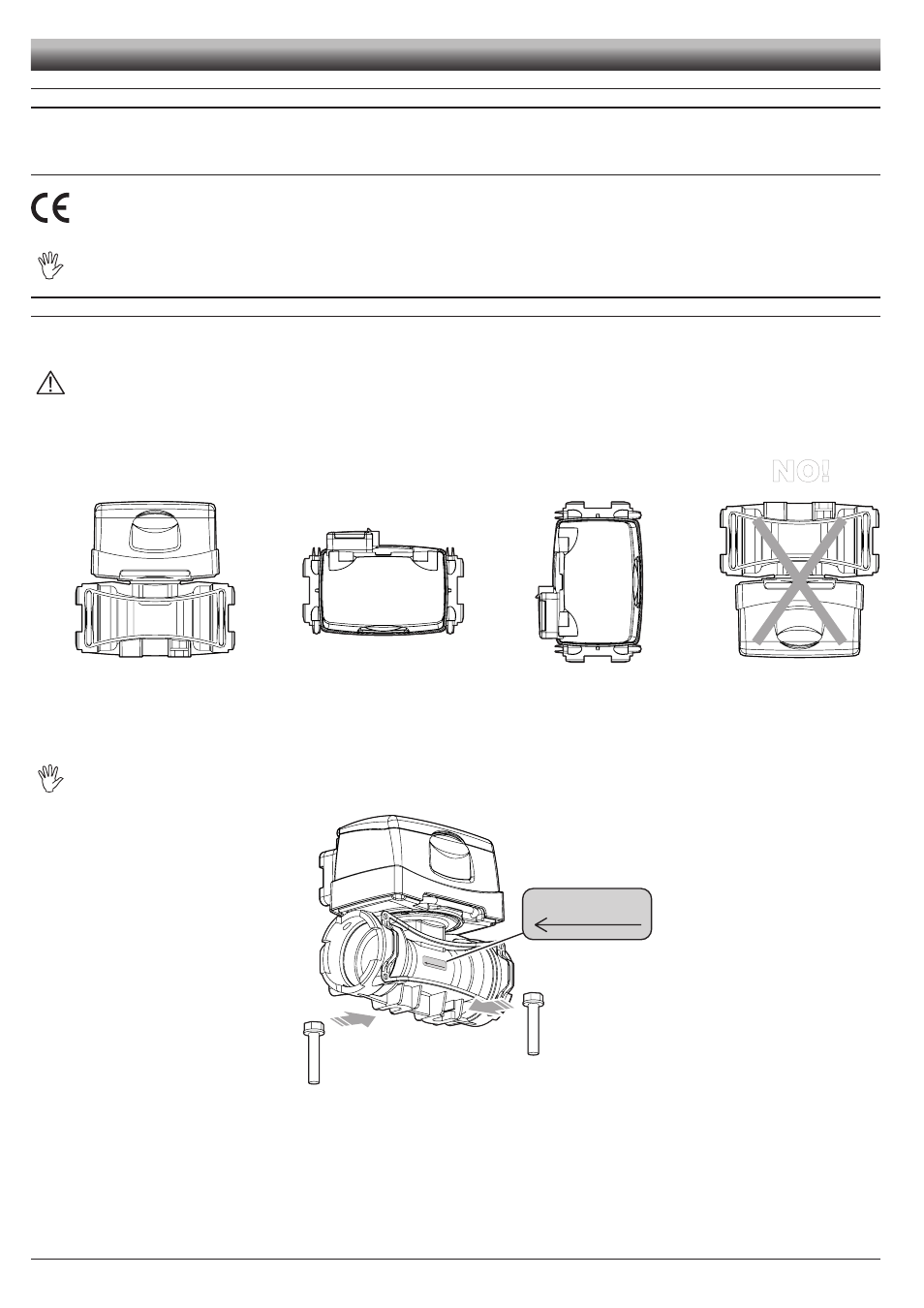

Fig. 1
Fig. 2
