3
1 DESCRIPTION DU PRODUIT
Le débitmètre électromagnétique Orion est un dispositif qui permet de mesurer la quantité de
liquide qui le traverse.
En utilisant un principe de mesure électromagnétique (aucun organe mécanique en mouvement
n'est présent à l'intérieur), le débitmètre envoie à l'ordinateur un signal proportionnel au flux de
liquide qui le traverse ; Orion affiche la valeur du débit en la calculant selon la donnée reçue par le
débitmètre et la valeur de la constante débitmètre configurée précédemment.
1.1 Utilisation prévue
Dispositif conçu pour être monté sur des machines agricoles de désherbage et pulvérisa-
tion.
L’appareillage est conçu et fabriqué conformément à la norme EN ISO 14982 (Compatibili-
té électromagnétique - machines agricoles et équipements forestiers), harmonisée à la
Directive 2004/108/CE.
Le débitmètre ne doit absolument pas être utilisé pour mesurer le passage
d'hydrocarbures, de liquides inflammables, explosifs ou toxiques. Le débitmètre n'est pas
adapté pour un contact avec des liquides alimentaires. Est interdite toute utilisation pour
les transactions commerciales.
2 INSTALLATION
Installez le débitmètre à au moins 20 cm des éléments qui peuvent provoquer des turbulences à
l’intérieur du conduit (vannes, courbes, goulots, etc.).
Le débitmètre peut être installé en position horizontale ou verticale.
ATTENTION :
Pour une bonne étanchéité du débitmètre, utilisez UNIQUEMENT le kit de montage ARAG
(Réf. Catalogue général ARAG - Accessoires pour vannes modulaires série 463/473).
ARAG ne répond pas de dégâts matériels à l’équipement ou à des biens ni de blessures
à des personnes ou animaux découlant d’un montage erroné ou inadéquat du débitmètre.
A SUIVRE

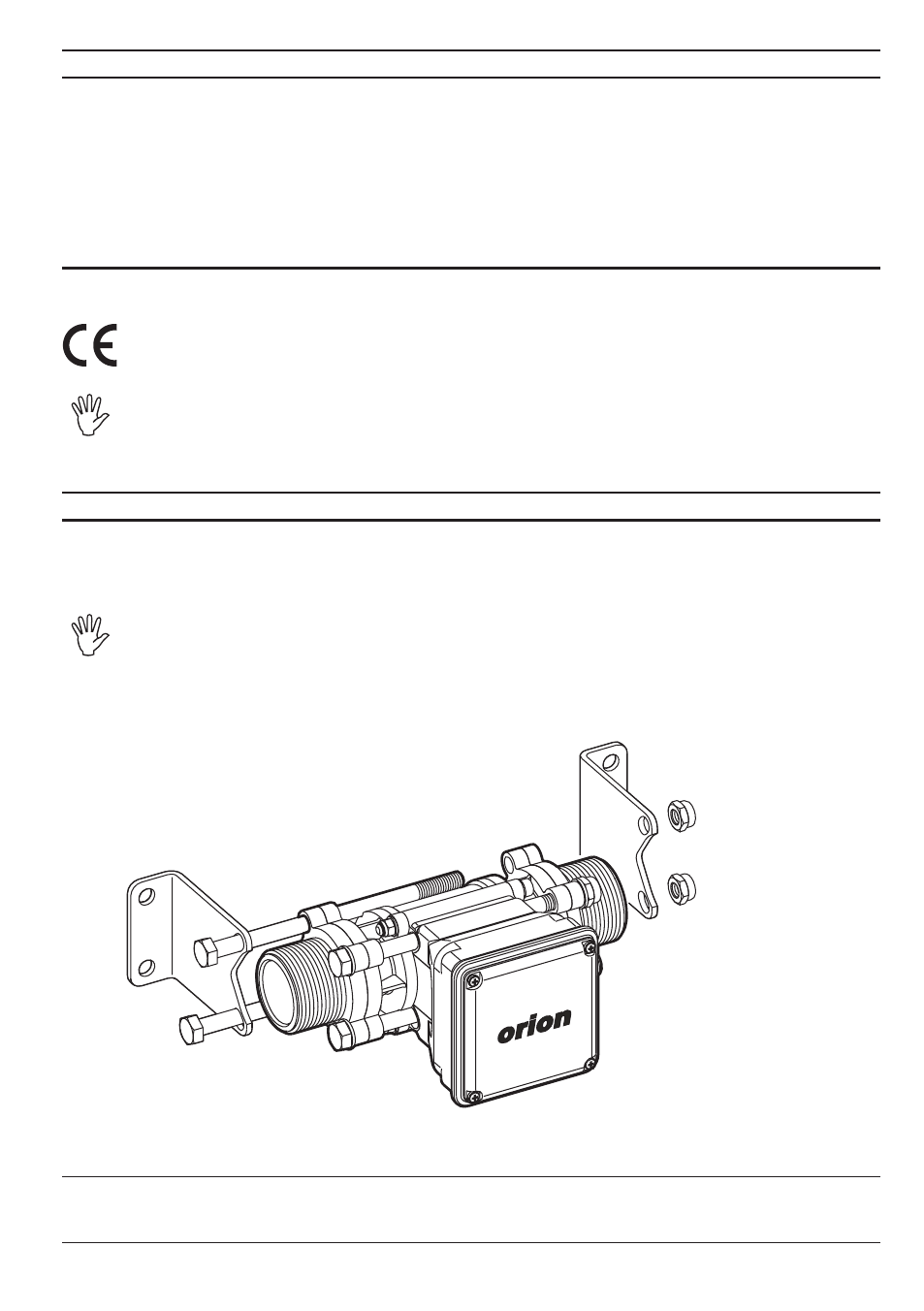

Fig. 1
