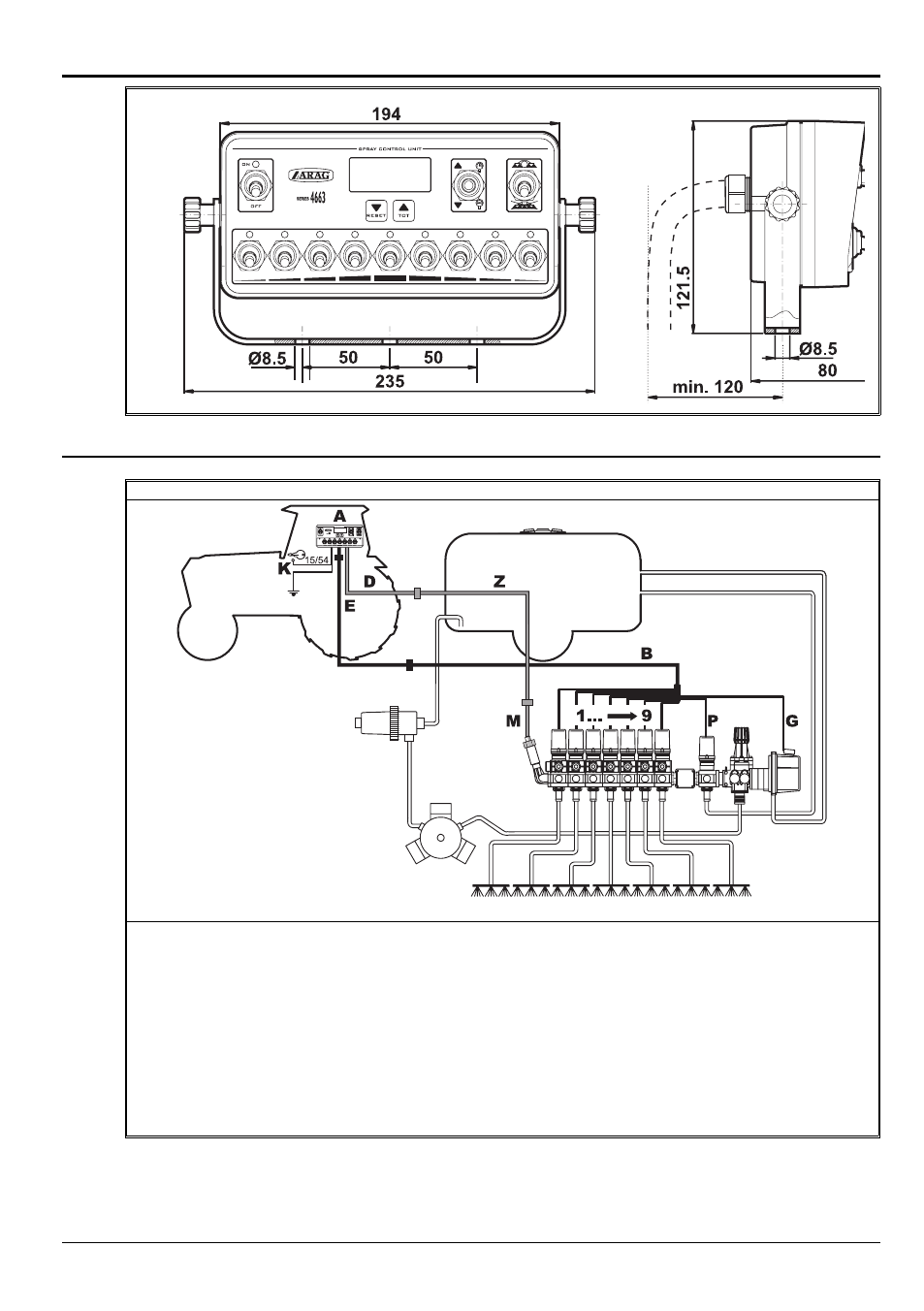

4.2 Dimensions d’encombrement
Fig. 2
4.3 Composition d’équipements conseillée
Schéma de montage pour pulvérisateur avec pompe à membrane
Tab. 1
Légende:
A Boîtier de commandes
B Câble fi nal
D Branchement afficheur
E Câble intermédiaire
G Vanne générale
K Clé de contact
M Capteur de pression
P Vanne proportionnelle
Z Rallonge
1÷9
Vannes de section
