Sonde de profondeur traversante, affleurante
Sonde

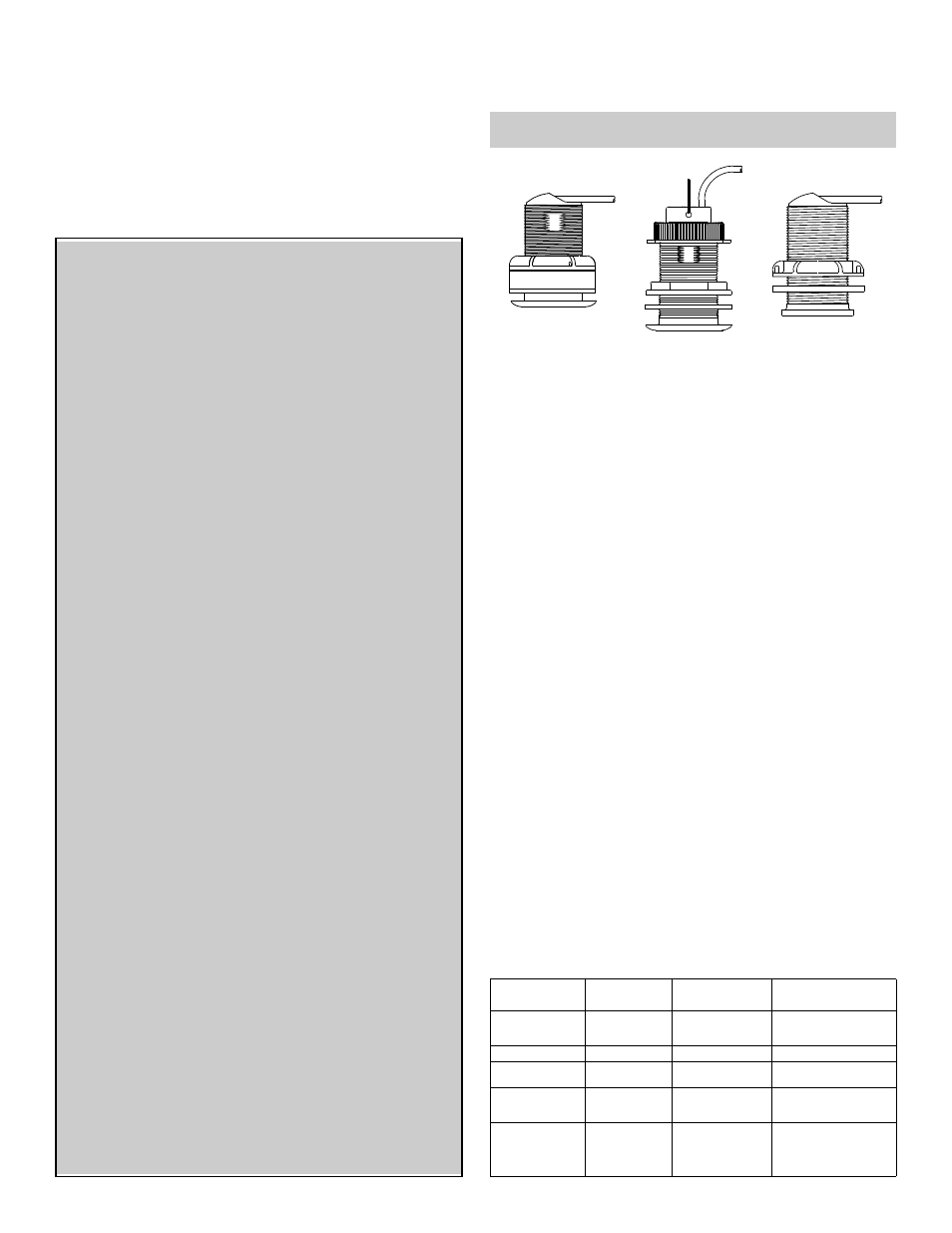

Modèles: Extra-plate, affleurante, rétractable
Applications
• Passe-coque plastique recommandé uniquement pour les coques
en fibre de verre ou métalliques. Ne jamais installer une sonde
plastique sur une coque en bois au risque que le gonflement du
bois la fissure.
• Passe-coque bronze recommandé pour les coques en fibre de
verre ou en bois. Ne jamais installer un passe-coque bronze sur
une coque en aluminium en raison des risques de corrosion élec-
trolytique.
• Passe-coque acier inox compatible avec tous les matériaux de
construction de coque.
Recommandé pour prévenir les risques de corrosion électrolytique sur
les coques en aluminium sous réserve de veiller à isoler le passe-
coque inox de la coque métallique.
• Accepte jusqu’à 20° d’angle d’inclinaison.
Outillage et matériaux
Lunettes de sécurité
Masque à poussière
Perceuse électrique avec mandrin 10 mm (3/8") ou supérieur
Foret: ø
3 mm ou 1/8"
Scie cloche (voir tableau ci-dessous)
Fraise (pour passe-coque affleurant)
Papier abrasif
Détergent neutre ou solvant peu agressif (alcool, par ex.)
Lime (installation sur une coque métallique)
Mastic d’étanchéité marine (compatible avec installation immergée)
Rondelle supplémentaire [pour coque aluminium de moins de 6 mm (1/4”]
Pinces motoriste (pinces deux positions) (pour l’installation d’un passe-co-
que métallique)
Passe-fil (pour certaines installations)
Attache-câble
Antifouling en base aqueuse (obligatoire en eau de mer)
Installation sur une coque en sandwich de stratifié de fibre de verre (cf. p. 4):
Scie cloche pour peau intérieure: (voir tableau sur ci-dessous)
Tissu de verre et résine
ou cylindre, cire, ruban adhésif et époxy de moulage
Sélection du modèle
Le nom du modèle est imprimé sur l’étiquette du câble.
Modèle
(Passe-coque)
Espace libre
minimum au-
dessus
Ø scie cloche
pour peau
extérieure
Coque en sandwich
Ø scie cloche
pour peau intérieure
Extra-plat:
B22, B117,
P19, P319
95 mm (3-3/4") Ø 51 mm ou 2" Ø 60 mm ou 2-3/8"
P5 161 mm (6-3/8”) Ø 51 mm ou 2" Ø 60 mm ou 2-3/8"
Affleurant:
B21, P219, P269
100 mm (4") Ø 51 mm ou 2" Ø 60 mm ou 2-3/8"
Rétractable:
B17, B21
P17, P217, P314
200 mm (8") Ø 51 mm ou 2" Ø 60 mm ou 2-3/8"
Rétractable:
SS577
200 mm (8")
51 mm ou 2" sur
coque fibre de verre
ou bois
57 mm ou 2-1/4"
sur coque métallique
Ø 60 mm ou 2-3/8"
Recopiez ci-dessous le contenu de l’étiquette du câble pour une future utilisation.
Réf._________________date___________fréquence________kHz
GUIDE DU PROPRIÉTAIRE& INSTRUCTIONS D’INSTALLATION
Respectez les consignes de sécurité ci-dessous pour
atténuer les risques d’altération des performances de
l’instrument, de dommages matériels, de blessures cor-
porelles et/ou de mort.
AVERTISSEMENT: Portez toujours des lunettes de sé-
curité et un masque à poussière pendant l’installation.
AVERTISSEMENT: Vérifiez immédiatement l’absence
d’infiltration d’eau lors de la mise à l’eau du bateau. Ne
laissez pas le bateau sans surveillance pendant plus de
trois heures. Toute infiltration même faible, crée une im-
portante accumulation d’eau.
AVERTISSEMENT: Sondes rétractables — Les joints
toriques doivent être intacts et correctement lubrifiés
pour assurer une parfaite étanchéité.
AVERTISSEMENT: Sondes rétractables — Fixez tou-
jours le fil de sécurité pour prévenir tout risque d’extrac-
tion inopinée de la sonde ou de l’obturateur dans le cas
improbable d’une rupture ou d’un vissage inapproprié de
l’écrou-capuchon.
AVERTISSEMENT: B117 et P319 — N’utilisez pas l’en-
tretoise si l’espace est insuffisant pour permettre le ser-
rage de l’écrou ou si elle est à moins de 11 mm (1/2") du
haut du passe-coque.
AVERTISSEMENT: Passe-coque acier inox sur une
coque métallique — Veillez à ce que la rondelle soit au
contact de la coque. Ne serrez pas l’écrou de passe-co-
que avec la rondelle contre la bague isolante au risque
de ne pas immobiliser fermement le passe-coque. Si né-
cessaire, poncez la bague isolante de sorte que la ron-
delle s’appuie contre la coque.
ATTENTION: Ne jamais extraire, transporter ou tenir la
sonde par le câble au risque d’endommager les con-
nexions internes.
ATTENTION: Ne jamais utiliser de solvants. Les net-
toyants, carburants, mastics d’étanchéité, peintures, et
autres produits peuvent contenir de puissants solvants,
tels que l’acétone, qui attaquent de nombreux plastiques
et en altèrent la résistance.
ATTENTION: Passe-coque plastique — Ne jamais utiliser
une cale profilée avec un passe-coque plastique au risque
d’exposer la sonde saillante à des chocs.
ATTENTION: Passe-coque métallique — Ne jamais
installer un passe-coque métallique sur une coque avec
polarité positive à la masse.
ATTENTION: Passe-coque acier inox sur une coque
métallique — L’acier inox doit être isolé de la coque mé-
tallique pour écarter tout risque de corrosion électrolyti-
que. Utilisez la bague isolante fournie.
IMPORTANT: Veuillez lire intégralement les instructions
avant d’entreprendre l’installation. Ces instructions annu-
lent et remplacent toutes les instructions contenues dans
le manuel de l’appareil si celles-ci sont différentes.
extra-plate
P319
extra-plate
rétractable
B17
P219
affleurante
