Spécifications
Vitesse maximum de rotor 55 tr/min, 220 tr/min
Tension/fréquence 100-120V/220-240V 50/60Hz
Couple sur arbre
2.2Nm
Rapport de régulation 110:1
Consommation électrique 100VA
Température de fonctionnement 5C à 40C
Température de stockage -40C à 70C
Niveau Sonore <70dB(A) à 1m
Poids 7,7Kg
Normes EN60529 (IP31)
Directives Concernant les Machines 98/37/EC EN60204-1
Directives Concernant les Basses Tensions 73/23/EEC EN61010-1
Directives Concernant les EMC 89/336/EEC EN50081-1/ EN50082-1
Tête de pompe 501RL
La tête de pompe 501RL est équipée de deux galets à ressort dont la fonction est de compenser automatiquement les légères
fluctuations d’épaisseur des tuyaux flexibles ou d’augmentation du diamètre sous la pression, augmentant ainsi leur durée de vie.
Le modèle 501RL est fabriqué de manière à pouvoir être utilisé avec des tuyaux flexibles dont l'épaisseur de paroi se situe entre 1,6mm
et 2,0mm, et dont le diamètre interne peut aller jusqu'à 8,0mm. Elle est équipée d'un capot verrouillable qui offre une sécurité
supplémentaire et qui doit être verrouillé pendant le fonctionnement de la pompe.
La tête de pompe fonctionne dans le sens des aiguilles d'une montre (pour une durée de vie maximale des tubes) ou dans le sens
contraire des aiguilles d'une montre (en cas d'utilisation pour des pressions plus élevées).
Débits
Les débits de la 505U ont été obtenus en utilisant des tuyaux flexibles en silicone montés sur une pompe tournant dans le sens
horaire, pompant de l'eau à une température de 20C, à des pressions d'aspiration et de refoulement nulles. Pour des applications
critiques, déterminez les débits en fonction des conditions de fonctionnement.
Installation de la 501RL
Montez la tête de pompe sur l'arbre d'entraînement et le bossage de centrage, en choisissant l'une des trois orientations possibles. Fixez
la tête de pompe en serrant la vis de centrage. Vérifiez que l'arbre d'entraînement n’est pas gras avant d’y centrer le rotor à l'aide de la
douille fendue. Tourner le rotor jusqu'à ce que les guides latéraux de tube (rouleaux blancs) ne dépassent plus à l'extérieur du stator.
Vissez la vis de rotor à un couple de 3Nm pour empêcher que la douille ne glisse pendant le fonctionnement de la pompe.
Pour repositionner la tête de pompe, faites apparaître la vis de fixation du rotor en débloquant la manette. Faites tourner la vis dans le
sens contraire des aiguilles d'une montre pour libérer la douille et retirez le rotor de l'arbre. Desserrez complètement la vis de fixation de la
tête sur le corps de pompe. Faites-la pivoter vers sa nouvelle position et revissez la vis de fixation dans le taraudage correspondant. Cette
méthode de dépose et de remontage est également valable lors du nettoyage.

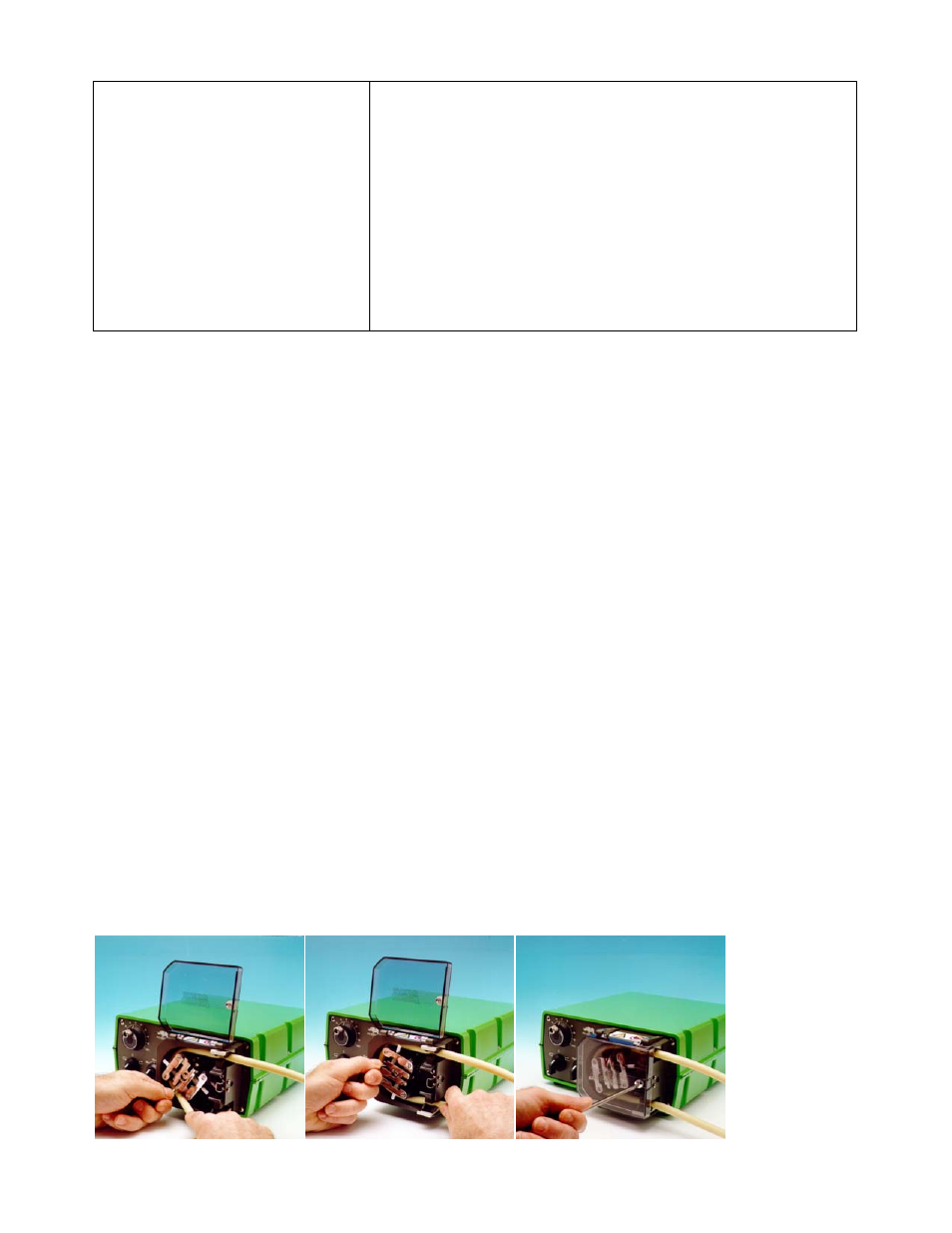

Pose de tuyau flexible
Arrêtez la pompe avant toute intervention. Déverrouillez et ouvrez le couvercle de protection, puis faites basculer la manette du rotor.
Choisissez la longueur de tuyau flexible requise en prenant en compte les quelques 240 mm de tuyau flexible nécessaires à la tête de
pompe.
Faites passer l'une des extrémités du tuyau flexible à travers l'une des pinces à ressort, puis, tout en faisant tourner le rotor avec la
manette, continuez à faire passer le tuyau flexible entre les galets et le corps de tête de pompe, en l'alignant bien entre les guides du
rotor. Le tuyau flexible doit rester plaqué contre la tête de pompe et ne doit être ni vrillé ni étiré.
Faites passer l'autre extrémité du tuyau flexible à travers l'autre pince à ressort, en vérifiant que le tuyau flexible n'est pas lâche dans la
tête de pompe, ce qui réduirait sa durée de vie.
