6
Repliez la manette, puis fermez et verrouillez la porte de la tête de pompe. Après le démarrage de la pompe, desserrez la pince
côté refoulement pendant quelques instants. Ceci permettra au tuyau flexible de recouvrer sa longueur naturelle.

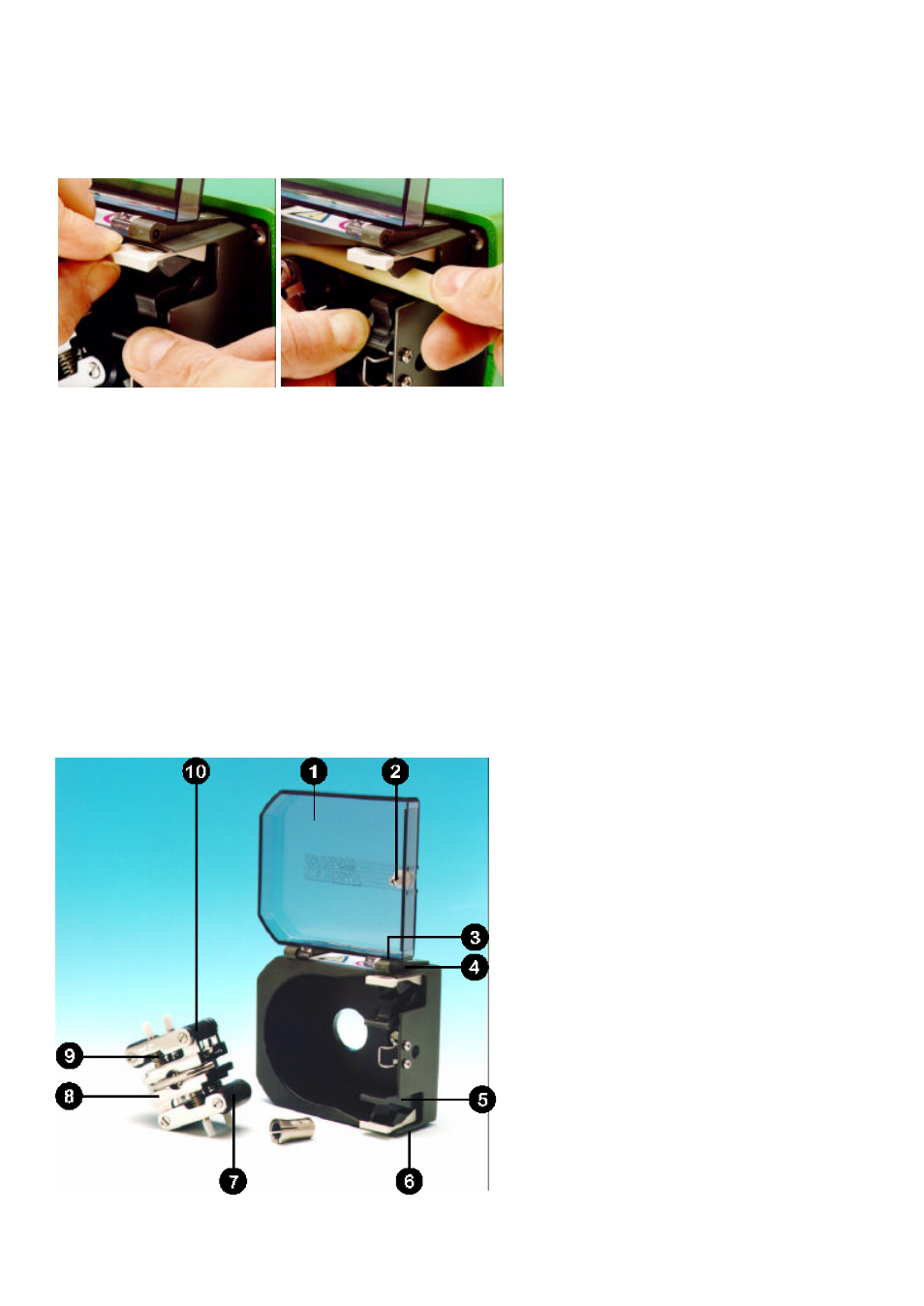

La tête de pompe 501RL est équipée de pinces à tuyau flexible à quatre positions qui permettent d'utiliser des tuyaux flexibles
de diamètres variés. Procédez au réglage en poussant ou en retirant les barrettes qui se trouvent au-dessus de la pince
supérieure et sous la pince inférieure. Fixez les pinces pour que les tuyaux flexibles soient soumis au minimum de serrage
nécessaire.
Réglage des galets
L'écartement de 2,6 mm entre les galets de la 501RL est réglé en usine. L'utilisation d'un tuyau flexible dont l'épaisseur est
inférieure à 1,6 mm nécessite une modification de cet écartement. Chaque bras de galet est équipé de deux vis de réglage à
cet effet. L'écartement correct est égal à deux fois l'épaisseur du tuyau flexible moins 20%. Le réglage correct est très important:
une occlusion trop importante réduirait la durée de vie du tuyau flexible, alors qu'une occlusion trop faible réduirait l'efficacité de
pompage.
Pour modifier l'écartement, faites tourner chacune des vis de réglage dans le sens des aiguilles d'une montre pour l'augmenter,
ou dans le sens contraire des aiguilles d'une montre pour le réduire. Un tour complet modifie l'écartement de 0,8 mm.
Pour rétablir l'écartement d'origine de 2,6 mm, faites tourner la vis de réglage jusqu'à ce que les galets frôlent le corps de tète,
puis vissez chacune des vis de trois tours et un quart. Un écartement de 3,8 mm entre la paroi et le corps de la tête de pompe
501RL2 est réglé en usine. Ce réglage permet l'utilisation de tuyaux flexibles d'une épaisseur comprise entre 2,1 et 2,5 mm.
Vérifiez de temps en temps que les pièces mobiles du rotor se déplacent librement. Lubrifiez les pivots et les galets de temps en
temps à l'aide d'une huile au Téflon.
Las performances de chaque entrainement telles que les varations de la vitesse par rapport aux fluctuations de tension de
l'alimentation et la stabilité de celui-ci de son démarrage à froid à sa température normale d'utilisation sont disponibles sur
simple demande.
Pièces détachées pour la tête de pompe
