3
Conditions d’installation
S’ASSURER que les circuits d’aspiration et de refoulement soient les plus courts possible et qu'ils comportent un minimum de
coudes.
UTILISER des conduites d'aspiration et de refoulement ayant un diamètre intérieur supérieur ou égal au diamètre intérieur du
tuyau flexible dont est équipée la tête de pompe. Dans le cas de fluides visqueux, l’utilisation de conduites d’aspiration et de
refoulement ayant une section plusieurs fois supérieure à celle de l’élément pompant pourra compenser l’augmentation des
pertes de charge.
POMPER les liquides visqueux à vitesse réduite. Pour obtenir les meilleurs résultats avec une tête de pompe 501RL, il est
préférable d’utiliser un fléxible ayant un diamètre intérieur de 4,8mm ou de 6,4mm et une épaisseur de 1,6mm. Un diamètre
inférieur entrainerait une perte de charge et donc une réduction de débit. L'aspiration en charge augmente le rendement de la
pompe dans n'importe quel cas et particulièrement lorsqu'il s'agit de produits visqueux. Les tuyaux flexibles en silicone et de
type Marprene d'une épaisseur de 2, 4mm sont disponibles pour des vitesses de 200tr/min.
MAINTENIR le corps de la tête de pompe et les galets propres.
EQUIPER le système d'une longueur supplémentaire de tuyau flexible de pompe afin de permettre le transfert de tuyau. Ceci
aura pour effet d'augmenter sa durée de vie et de réduire le temps d'arrêt du circuit de pompage.
Conçues sur un principe d'auto-amorçage, les pompes péristaltiques n'ont pas besoin de vanne. Toute vanne installée doit
l'être de manière à ne pas restreindre le débit du circuit de pompage.
Dans les cas où des tuyaux flexibles de type Marprene ou Bioprene sont utilisés , retendez le tuyau flexible de la tête de
pompe après 30 minutes de service en le tirant du coté refoulement après avoir un peu desserré la pince de maintien de celui-
ci. Ceci a pour effet de compenser l'effet normal d'allongement des tuyaux de ce type, effet qui peut passer inaperçu mais
réduire la durée de vie du tube.
Sélection du tuyau flexible La liste des compatibilités chimiques publiée dans le catalogue Watson-Marlow ne peut servir
que de guide. En cas de doute en ce qui concerne la compatibilité d'un type de tuyau flexible avec le liquide à pomper,
demander une carte à échantillons de tube pour procéder à des tests d'immersions.
Installation
Le 504S ne peut être utilisée qu'en monophasé.
Pendant son fonctionnement, l’installation de la pompe sur une surface horizontale est très importante pour garantir une
lubrification correcte du réducteur.
Mettez le sélecteur de tension sur 120V pour une alimentation entre 100-120V 50/60Hz ou sur 240V pour une alimentation entre
220-240V 50/60Hz. Retirez la plaque transparente du panneau arrière pour avoir accès au sélecteur de tension et au bloc de
connexion.
Faites passer le câble d'alimentation secteur par l'orifice d'entrée à droite de la fenêtre et raccordez le câble au bloc de
connexion comme le montre l'illustration du panneau arrière.
L'orifice d'entrée de câble est conçue pour un cable 3 fils de 0,75 mm
2 gainé plastique (à travers le presse-étoupe) ce qui
permet l'utilisation d'un câble d'alimentation secteur. Vérifiez que le serre-câble maintient le câble d'alimentation secteur
fermement en place, pour assurer une étanchéité conforme aux termes du IP55.
Remontez la plaque transparente et le joint fermement sur l'ouverture.

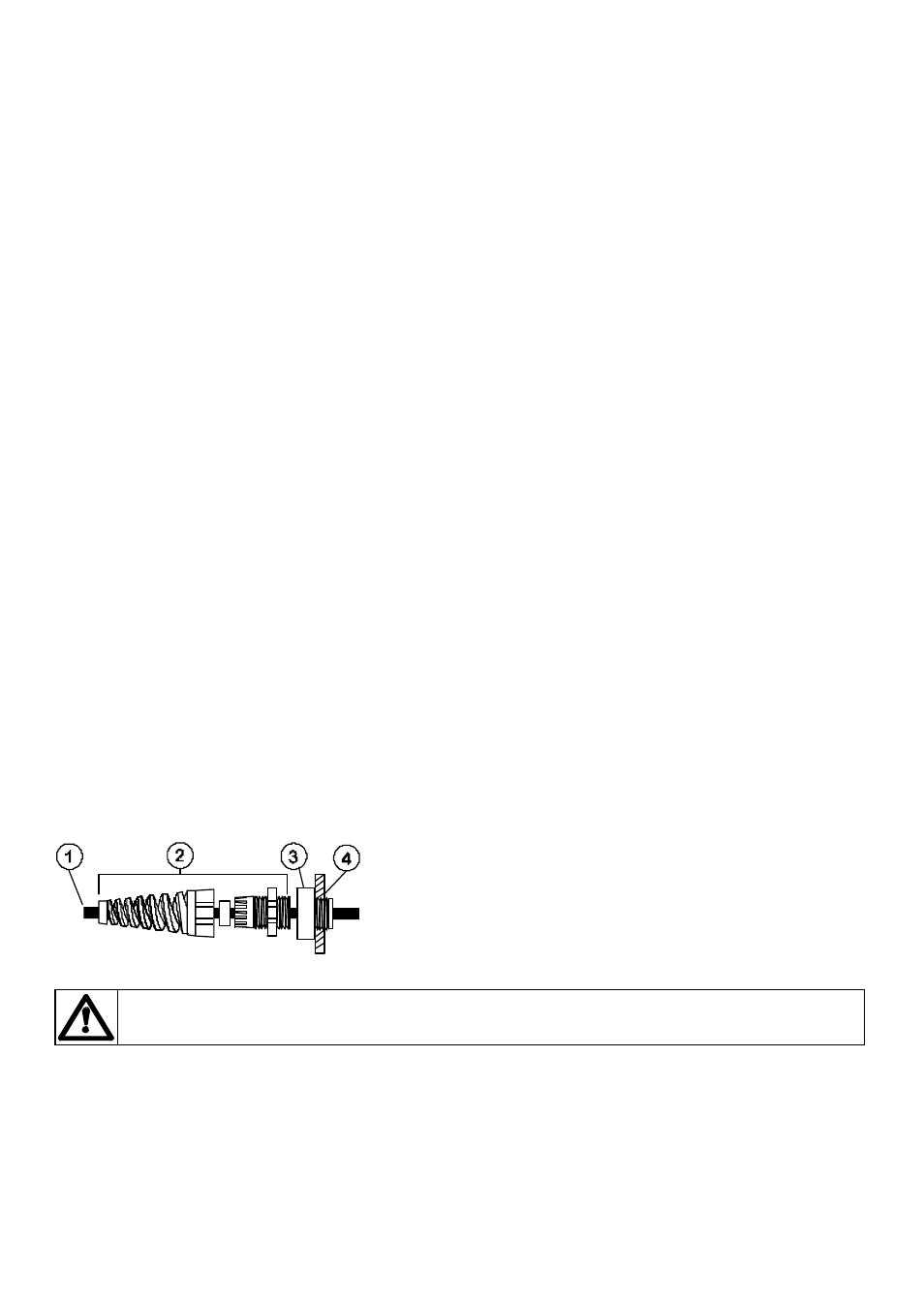

1 Câble d'alimentation 5-8mm D.E. (diamètre extérieur)
2 Garniture de détente SL 0020
3 Adaptateur MR0678T
4 M20 Filetage de conduit, pour connexion directe du conduit à travers le
panneau arrière
L'étanchéité dépend de la remise en place correcte des pièces démontées.
