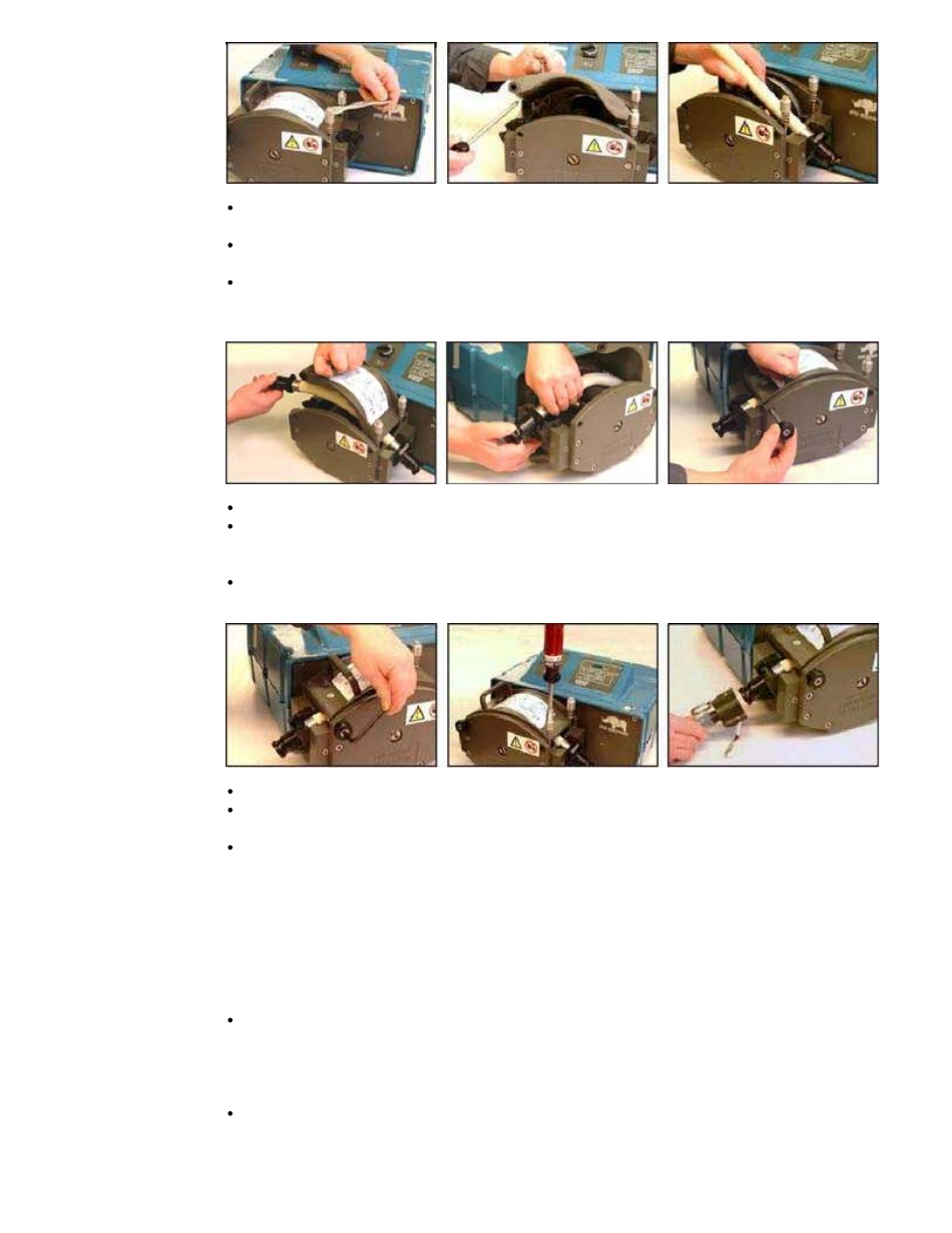

Desserrez les écrous à ressort de compression du rail à l'aide d'une clé tricoise A/F de
10 mm en tournant six fois dans le sens inverse des aiguilles d'une montre.
Libérez le rail en dévissant complètement le boulon de fixation. Soulevez le rail par sa
poignée et retirez-le en le glissant sous les ressorts.
Placez la bride en forme de D installée au bout de l'élément de tube dans le collier de
refoulement (droit) coulissant. (La bride en forme de D assure une parfaite installation
de l'élément).
Glissez l'extrémité droite du rail sous les ressorts.
Placez la seconde bride en forme de D dans le collier (gauche) coulissant du côté
d'aspiration (en soulevant le collier de serrage de tube coulissant, vous faciliterez
l'installation).
Placez l'extrémité gauche du rail de sorte que le boulon de fixation du rail puisse être
inséré.
Serrez le boulon de fixation du rail en utilisant la clé Allen 6 mm fournie.
Serrez les deux écrous à ressort à compression de rail avec un couple de serrage de
3 Nm en utilisant une clé tricoise A/F de 10 mm.
Reliez les deux extrémités de l'élément du tube à la conduite de fluide en utilisant une
came femelle standard et des raccords rainurés.
19 Installation d'une tête de pompe d'extension
La procédure d'installation d'une tête de pompe d'extension est la même pour les têtes de
pompe principales 701R et 701RE. La procédure pour le modèle 701R est illustrée ci-
dessous.
Sur la première tête de pompe, ôtez le bouchon du trou taraudé situé dans le coin
supérieur droit de la plaque avant de la tête de pompe, le boulon de fixation du rail ainsi
que le rail lui-même, le bouchon du trou taraudé situé sur l'arbre central, la vis
d'assemblage à tête creuse M8 x 16 située au niveau de la partie inférieure gauche de la
première tête de pompe.
Lubrifiez le crabot de l'arbre de transmission de la tête de pompe d'extension avec la
graisse fournie.
