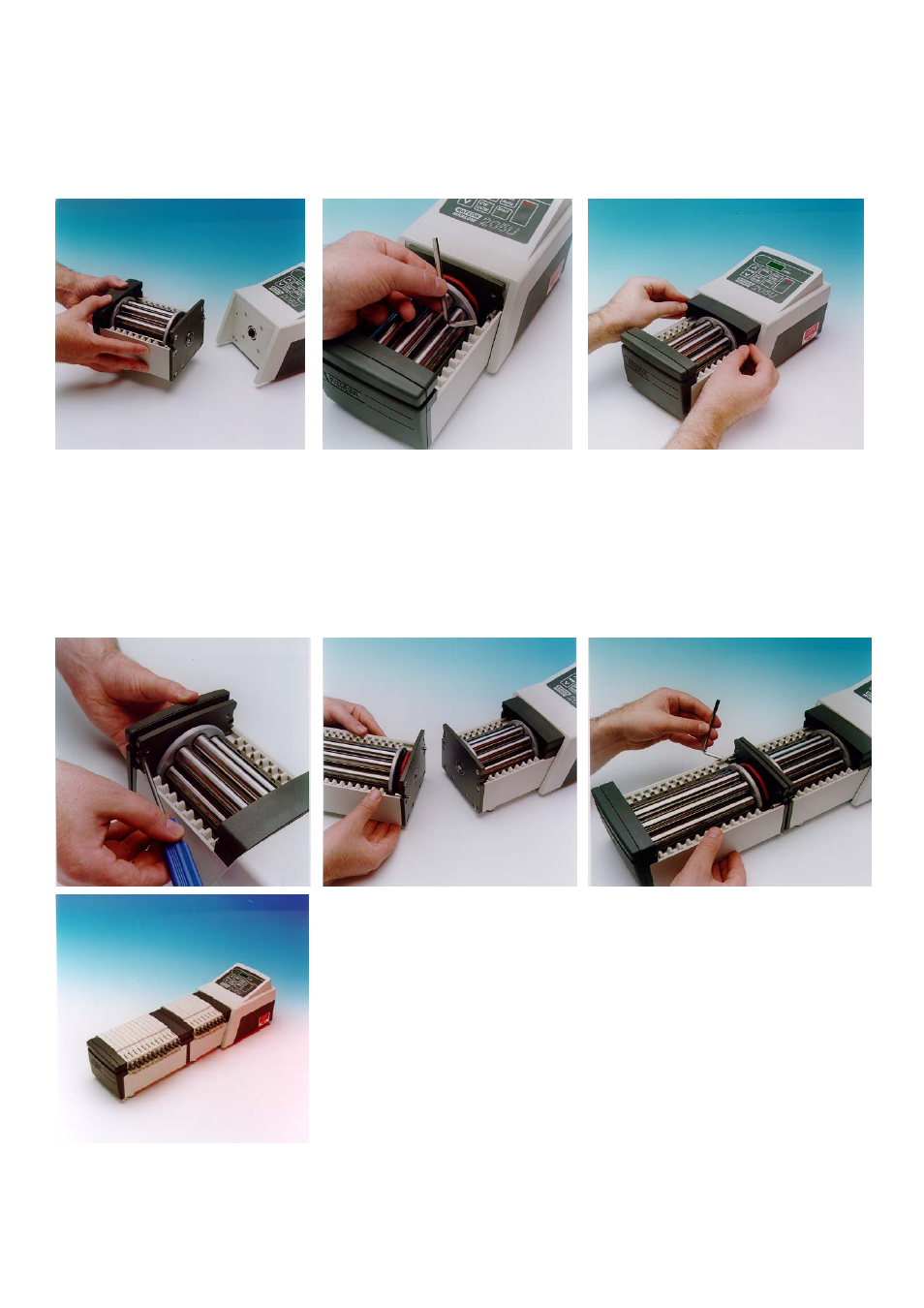

Installation de têtes de pompe à cassettes
Si la tête de pompe est installée, ignorer cette section (applicable pour toutes les têtes de pompe à cassette).

Retirer le couvercle du système d'engrenage planétaire en tirant doucement vers l'avant de la tête de pompe.

Appliquer de la graisse sur la languette d'entraînement, l'aligner sur l'axe de la tête de pompe et les assembler.

Serrer les vis de maintien de part et d'autre de la tête de pompe avec une clé Allen de 5mm A/F. Remettre en
place le couvercle.
Installation d'une extension de tête de pompe

Retirer la plaque du carter avant.

Retirer la plaque arrière avec un tournevis guxiforme Pozidriv No.2 de la première tête de pompe pour pairrer
apparaitie les deux goupilles de positionnement et la fente de l'axe d'entraînement.

Retirer le couvercle du système d'engrenage planétaire de l'extension de la tête de pompe.

Installer l'extension de la tête de pompe sur les deux goupilles de positionnement, en vérifiant que la languette de
son axe d'entraînement s'aligne avec l'axe de la tête de pompe.

Serrer les vis de maintien de part et d'autre de l'extension de la tête de pompe. Installer la plaque arrière sur la
dernière tête de pompe et remettre en place les carters.
