Manuel d'utilisation des pompes Watson-Marlow qdos60 Universal et Universal+ 37
15.5 Mode Analogique 4-20 mA
Dans ce mode de fonctionnement à distance, le débit est proportionnel au
signal externe en milliampères reçu par la pompe. La pompe Universal tourne à
0 tr/min lorsque le signal reçu est 4,1 mA et à 125 tr/min lorsque le signal est
19,8 mA.

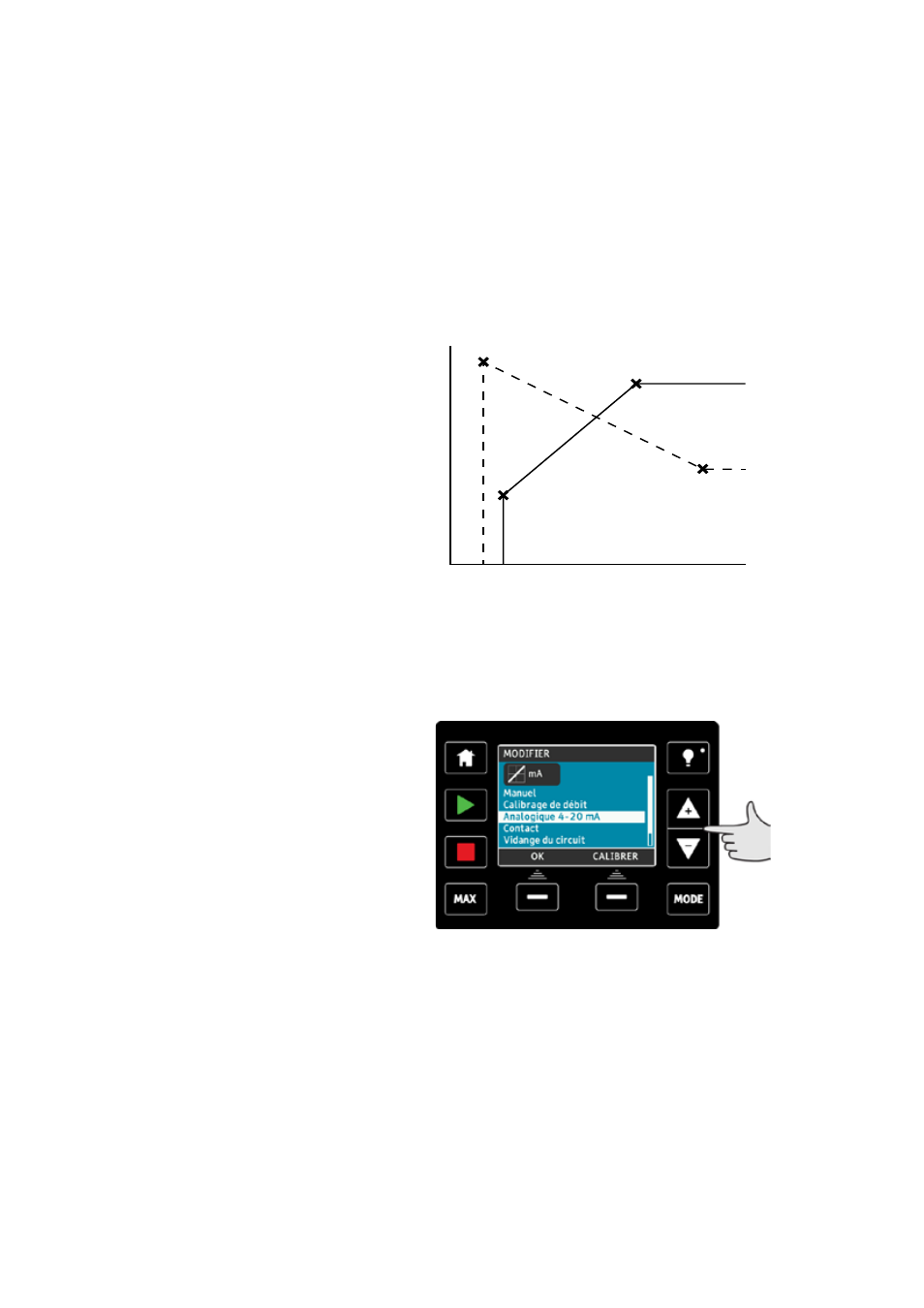

Avec la pompe Universal+, le rapport entre le signal externe en milliampères et le
débit est déterminé en configurant les deux points A et B, comme illustré dans le
diagramme ci-dessous. Le débit peut être proportionnel ou inversement proportionnel
à l'entrée analogique en milliampères.
Les valeurs par défaut enregistrées dans la pompe sont A (4,1 mA, 0 tr/min) et B
(19,8 mA, 125 tr/min).
B
mA
Débit
A
Lorsque le signal mA reçu est supérieur au niveau défini par le point A, la sortie
d'état de marche sera activée lors du fonctionnement de la pompe.
Pour sélectionner le mode analogique 4-20 mA :
• Appuyez sur MODE.
• À l'aide des touches +/- faites défiler les modes jusqu'à Analogique 4-20 mA,
puis appuyez sur SÉLECTIONNER.
Le signal actuel reçu par la pompe s'affiche sur l'écran ACCUEIL à titre d'information.
