ENTRETIEN
50

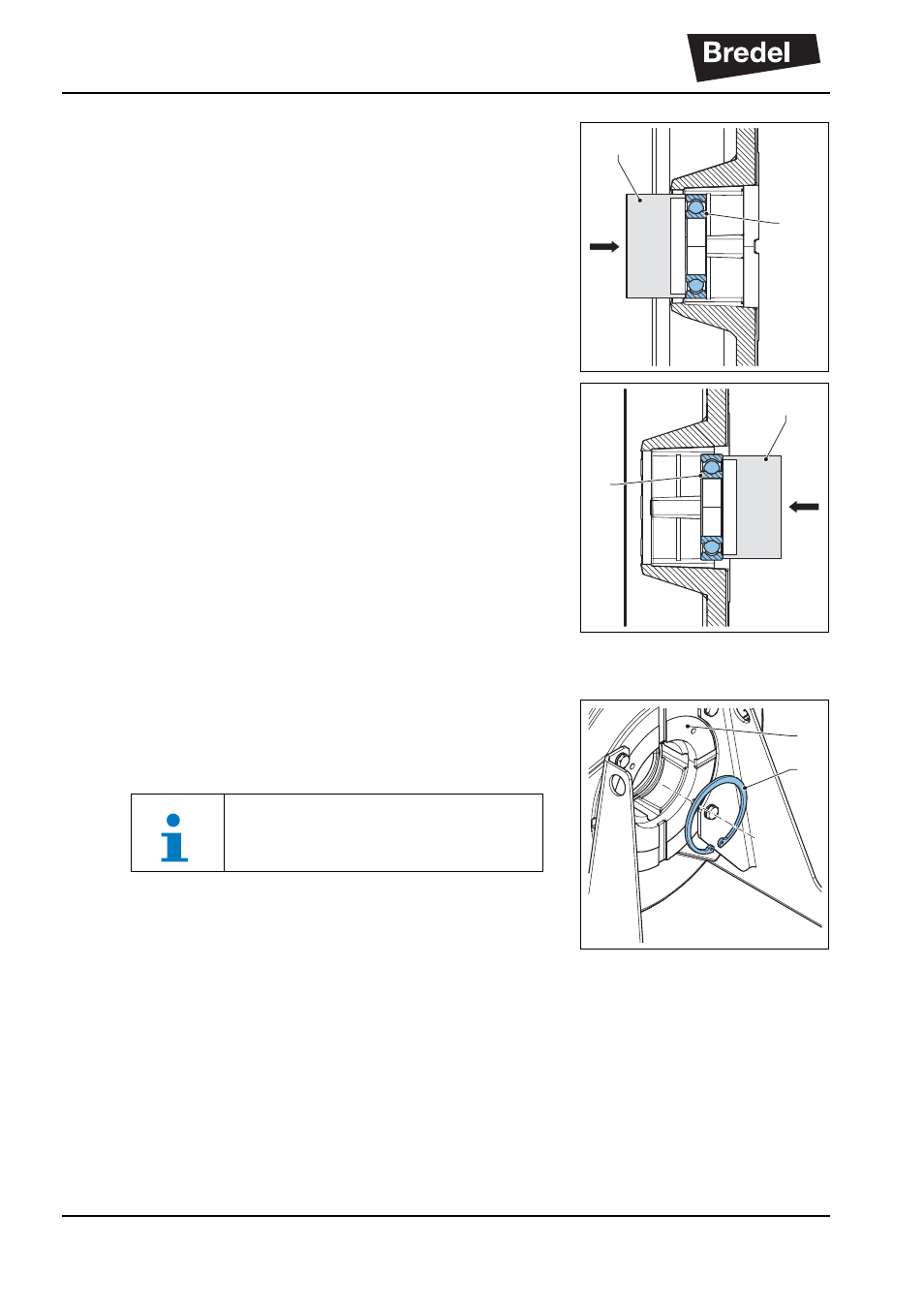

9. À l'avant du carter de pompe, placez une bague
adaptée (A) contre la bague extérieure (B) du
roulement. Le diamètre extérieur de la bague
(A) doit être de 103 ±1 mm. Utilisez un marteau
en plastique pour chasser doucement le
roulement.
10. Assurez-vous que toutes les pièces sont
propres avant de remonter.
11. À l'arrière du carter de pompe, positionnez le
(nouveau) roulement dans l'alésage. Placez
une bague adaptée (A) contre la bague
extérieure (B) du roulement. Le diamètre
extérieur de la bague (A) doit être de 109 ±1
mm. Utilisez un marteau en plastique pour
enfoncer doucement le roulement jusqu'en
position finale contre le bord du carter de
pompe.
12. De l'arrière du carter de pompe, utilisez la pince
à circlip pour installer le circlip (A) dans la
rainure du carter de pompe (B).
A
B
A
B
B
A
Le circlip (A) verrouille la bague
extérieure du roulement.
