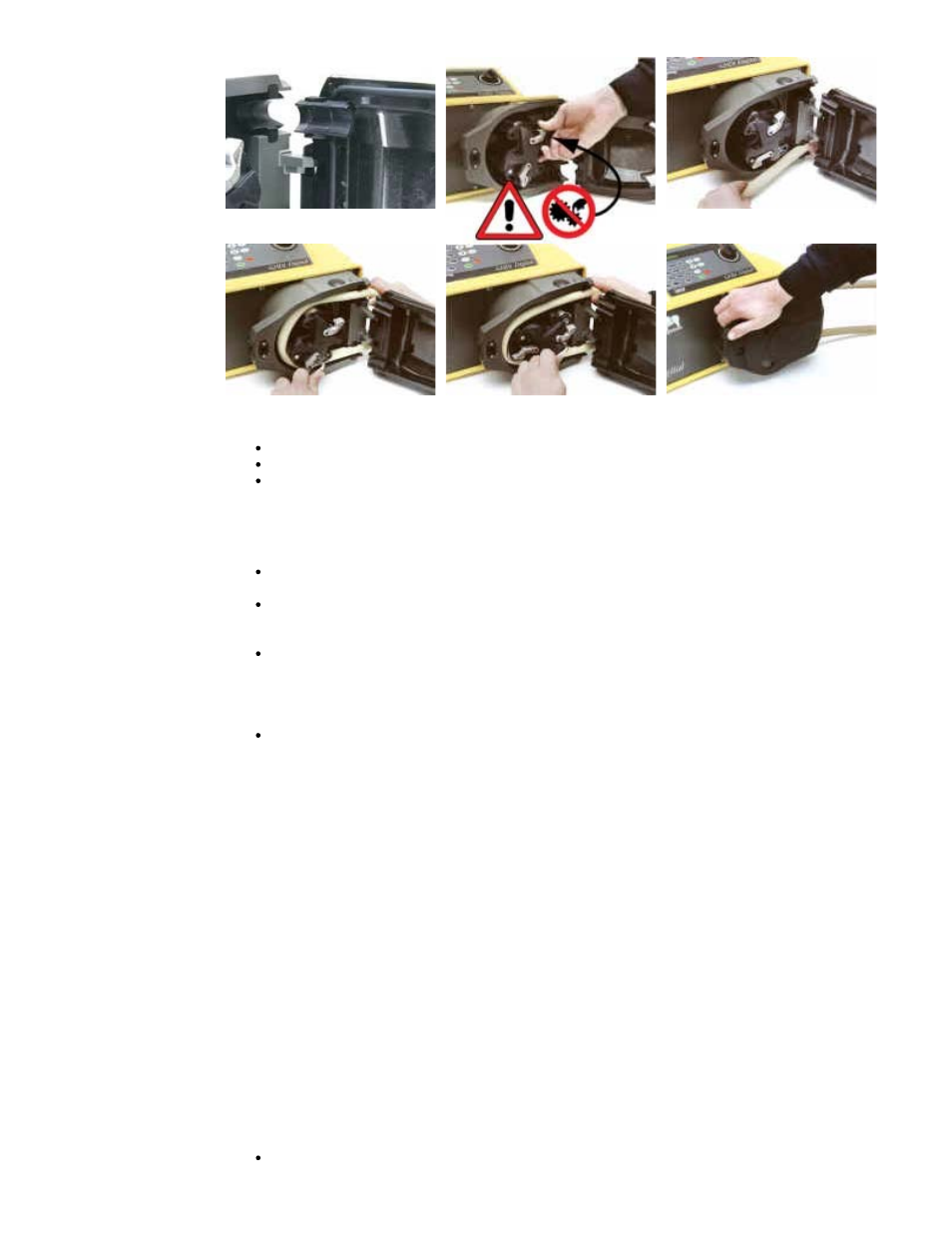

620RE, 620RE4, 620R Démontage d’un élément de tube ou du tube continu
Déverrouillez le capot de protection et dégagez les galets.
Déconnectez le tube ou l’élément de la pompe de la de la tuyauterie.
Retirez le tube ou le élément de tube de la tête de pompe.
620RE, 620RE4, 620R Entretien
Entretien de routine
Les galets de pompe, en acier inoxydable sont montés sur des roulements étanches
et n’ont pas besoin d’être lubrifiés.
Déposez le rotor et lubrifiez les galets suiveurs et leur mécanismes d’engagement
avec une graisse au molybdène. Effectuez cette opération tous les six mois en cas de
service intermittent et tous les trois mois en cas de service 24 sur 24.
En cas d’écoulement du fluide pompé à l’intérieur de la tête de pompe, lavez la tête
de pompe avec de l’eau additionnée de détergent doux dès que possible. Si vous
devez utiliser des produits de nettoyage particuliers pour cette opération, consultez
le service d’assistance technique de Watson-Marlow au préalable, afin de vous
assurer de la compatibilité chimique des produits.
Si le rotor doit être déposé, reportez-vous aux consignes ci-dessous.
Dépose et remise en place du rotor
Déposez le couvercle du rotor et la vis d’arrêt central à l’aide d’une clé Allen de 5 mm.
Retirez le rotor de l’arbre claveté, ôtez la clavette et nettoyez soigneusement. N’utilisez pas
d’outils pour faire levier afin de dégager la face arrière du rotor de l’intérieur du stator :
vous devez pouvoir la dégager à la main.
Pour remettre le rotor en place, placez la clavette dans sa rainure et appliquez une mince
couche de graisse au molybdène sur l’arbre et la clavette. Alignez la rainure de clavette du
rotor sur la clavette de l’arbre et mettez le rotor en place en le faisant glisser, en veillant à
parvenir à une butée franche et en vérifiant que toute la longueur de l’arbre
d’entraînement est engagée dans le rotor.
L'ajustement des rouleaux
Les têtes de pompe 620 sont équipées d’un système de réglage permettant de réinitialiser
l’écartement de la glissière de galet afin de compenser le phénomène d’usure après un
usage prolongé lors d’applications difficiles.
L’écartement de la glissière de galet peut être mesuré avec précision uniquement en
l’absence de tube dans la tête de pompe. L’écartement doit être de 4,6 mm pour un tube
de paroi 3,2 mm et de 5,5 mm pour des éléments LoadSure.
Si l’écartement dépasse ces dimensions de plus de 0,2 mm, procéder comme suit :
Sur le levier à galet, noter le numéro auquel correspond la rainure sur l’axe de galet
