21 Têtes de pompe 313D et 314D
La tête de pompe 313D comprend trois rouleaux et vise à offrir des débits plus élevés. La tête
de pompe 314D comprend quatre rouleaux pour offrir une plus grande exactitude de pompage
et des pulsations réduites dans le flux. Les deux modèles sont disponibles pour des tubes à
paroi de 1,6 mm et 2,4 mm.
Le nouveau tube se charge facilement dans la pompe grâce à un couvercle basculant. En se
refermant, le couvercle fixe en place et étire le tube, pour le positionner à l'endroit correct et
avec la tension nécessaire.
Les têtes de pompe standard et d'extension sont montées sur baïonnette. Ceci facilite le
nettoyage et l'installation.
21.1 Installation et dépose des têtes de pompe 313D et
314D

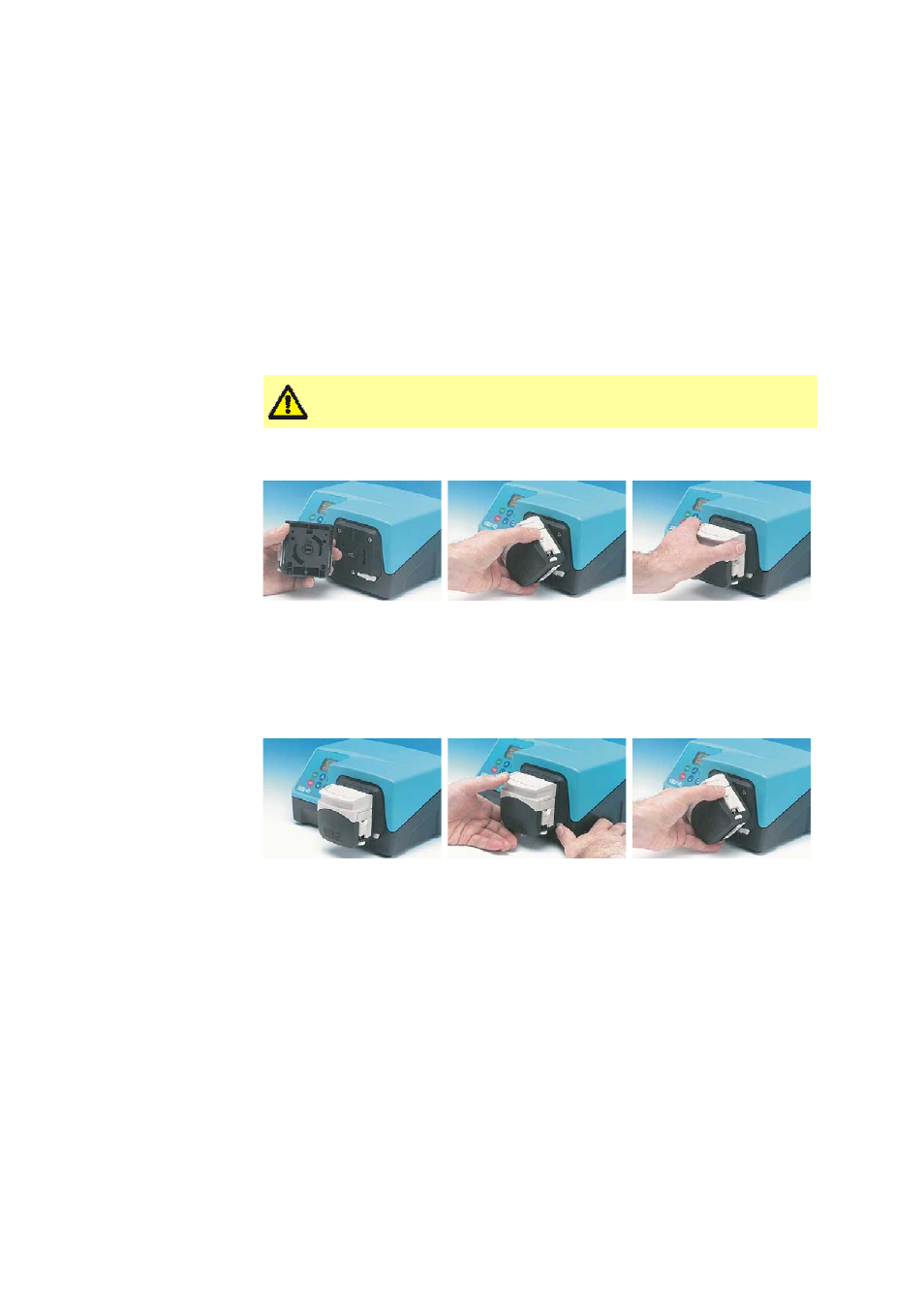

Installation

Placez la fente de l'extrémité de l'arbre de la pompe sur l'arbre d'entraînement du module
moteur. Poussez la tête de pompe jusqu'à ce que la baïonnette s'engage dans la plaque de
fixation. Faites tourner la tête de pompe dans le sens horaire jusqu'à ce qu'elle se bloque
en position verticale.
Dépose

Tirez sur le levier de verrouillage et tournez la tête de pompe dans le sens anti-horaire
jusqu'à ce qu'elle sorte de la plaque de fixation.
Toujours isoler la pompe du secteur avant d'ouvrir le dispositif de
protection et d'effectuer le positionnement, la dépose ou la maintenance
de la pompe.
