Manuel d’utilisation des pompes Watson-Marlow 520SN IP66/NEMA 4X 33
17 Dépose et réinstallation du
module 520N

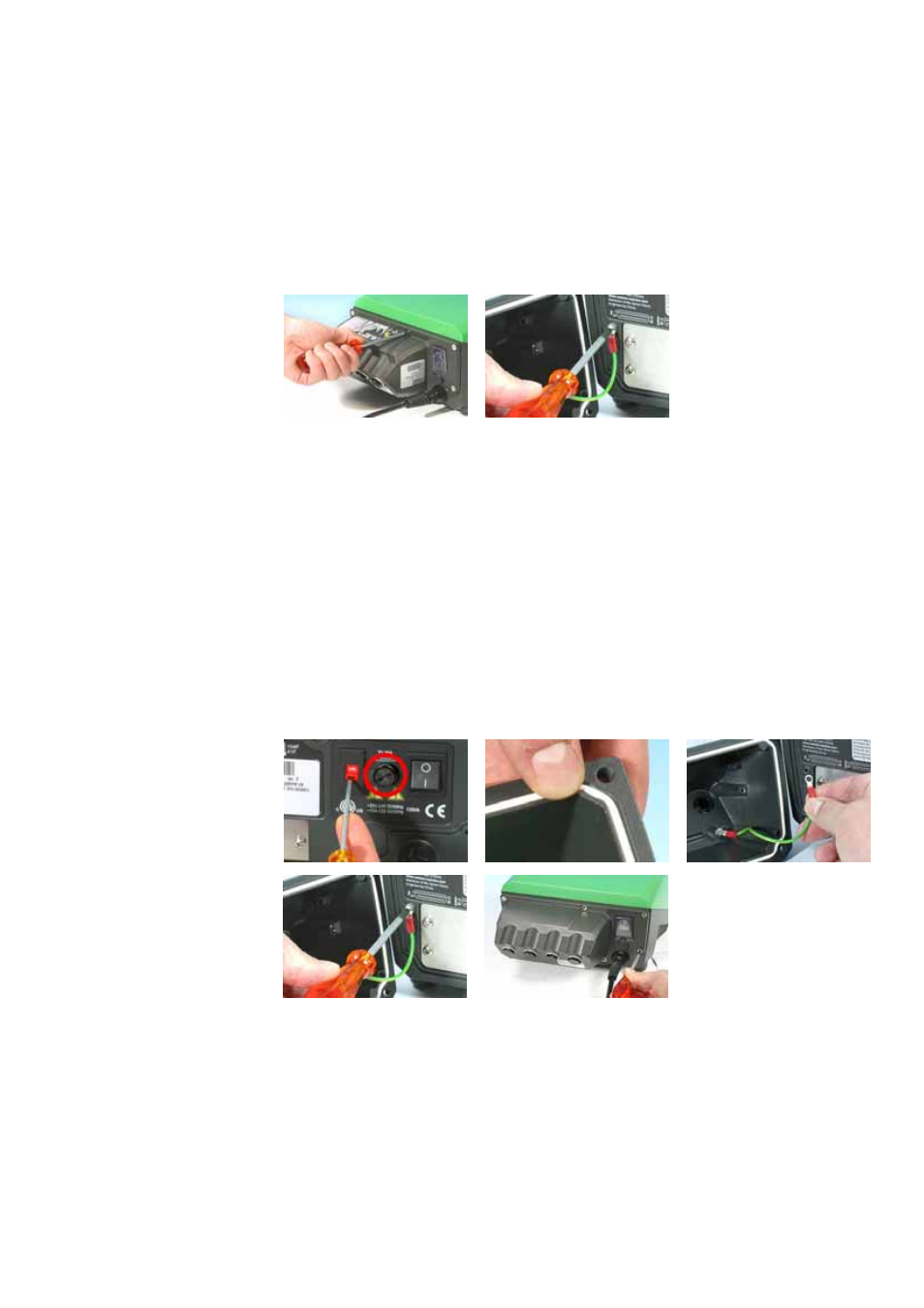

Pour déposer le module étanche 520N :
Le module est fixé à l’arrière de l’entraînement par six vis en inox M5x12 Pozidriv à
tête noyée.
Retirez les six vis à l’aide d’un tournevis cruciforme, en procédant en dernier
lieu avec la vis centrale du haut. Même si toutes les vis ont été retirées, la
bande d’étanchéité risque de faire adhérer le module à l’entraînement. Dans ce
cas, il suffit de taper doucement pour le dégager. N’utilisez pas d’outil pour le
dégager de force.
La bande d’étanchéité doit être conservée dans sa rainure, sur la face du mod-
ule. Le capot transparent du commutateur marche/arrêt doit rester sur sa
bride, sur la face du module. Vérifiez que le joint d’étanchéité est intact, ainsi
que le capot transparent du commutateur marche/arrêt. Si l’un ou l’autre est
endommagé, il convient de le(s) remplacer afin de garantir une étanchéité opti-
male.
Le cas échéant, retirez la prise de terre du module, à l’arrière de
l’entraînement. Cependant, cette liaison est assez longue pour permettre de
replier le module afin d’avoir accès à l’arrière de la commande.
Pour replacer le module étanche 520N :
Vérifiez que le fusible dans le porte-fusible (encerclé) au centre de la plaque de
commutation n’a pas besoin d’être remplacé. Vérifiez que le commutateur de
sélection de tension est réglé correctement pour l’alimentation.
